Description

Testeur de câbles polyvalent pour systèmes vocaux, de données et vidéo, qui localise et vérifie les câbles coaxiaux, de données et téléphoniques. Les unités distantes fournies vous permettent d'identifier plusieurs chemins de câbles simultanément. Ce kit garantit à tout moment des installations de câbles précises.

• Vérifie les câbles coaxiaux voix (RJ11/12), données (RJ45) et vidéo connectés (connecteur F) avec des résultats clairement définis
• Détecte et vérifie l'alimentation PoE
• Vérification du schéma de câblage, recherche d'erreurs de câblage/paires séparées, de courts-circuits, de coupures et de blindage
• Mesure des longueurs de câble jusqu'à 610m
• Écran LCD affichant la longueur du câble, l'affectation des conducteurs, l'ID du câble et les résultats du test
• Localisation des câbles, des paires et des conducteurs individuels à l'aide du générateur de tonalités multiples (nécessite une sonde analogique réf. VDV500-123, vendue séparément)
• Mode clignotant du concentrateur pour identifier l'emplacement des prises sur un concentrateur ou un commutateur
• Unités distantes LanMap™ et CoaxMap™ (5 chacune) pour attribuer et identifier plusieurs chemins de câbles en une seule étape
• Arrêt automatique pour prolonger la durée de vie de la pile 9 volts (incluse)

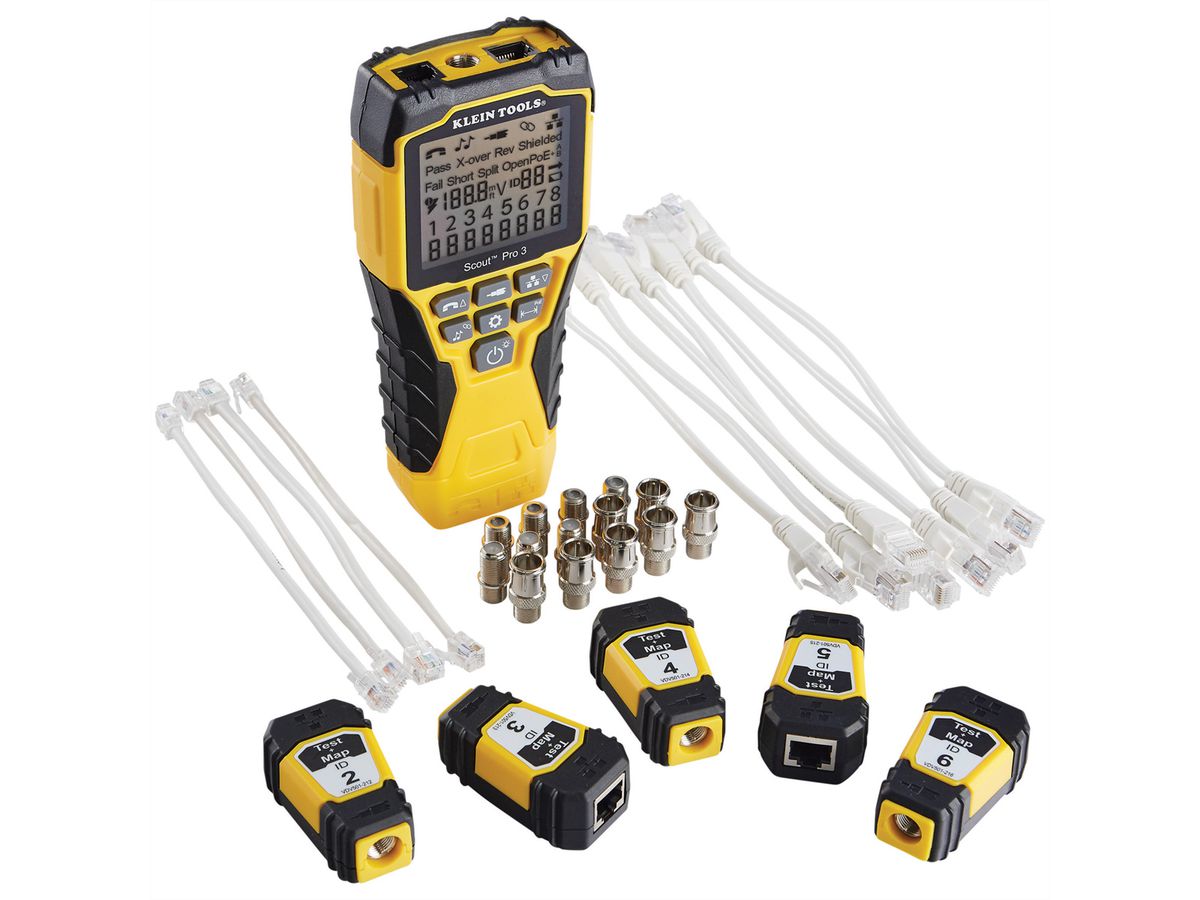

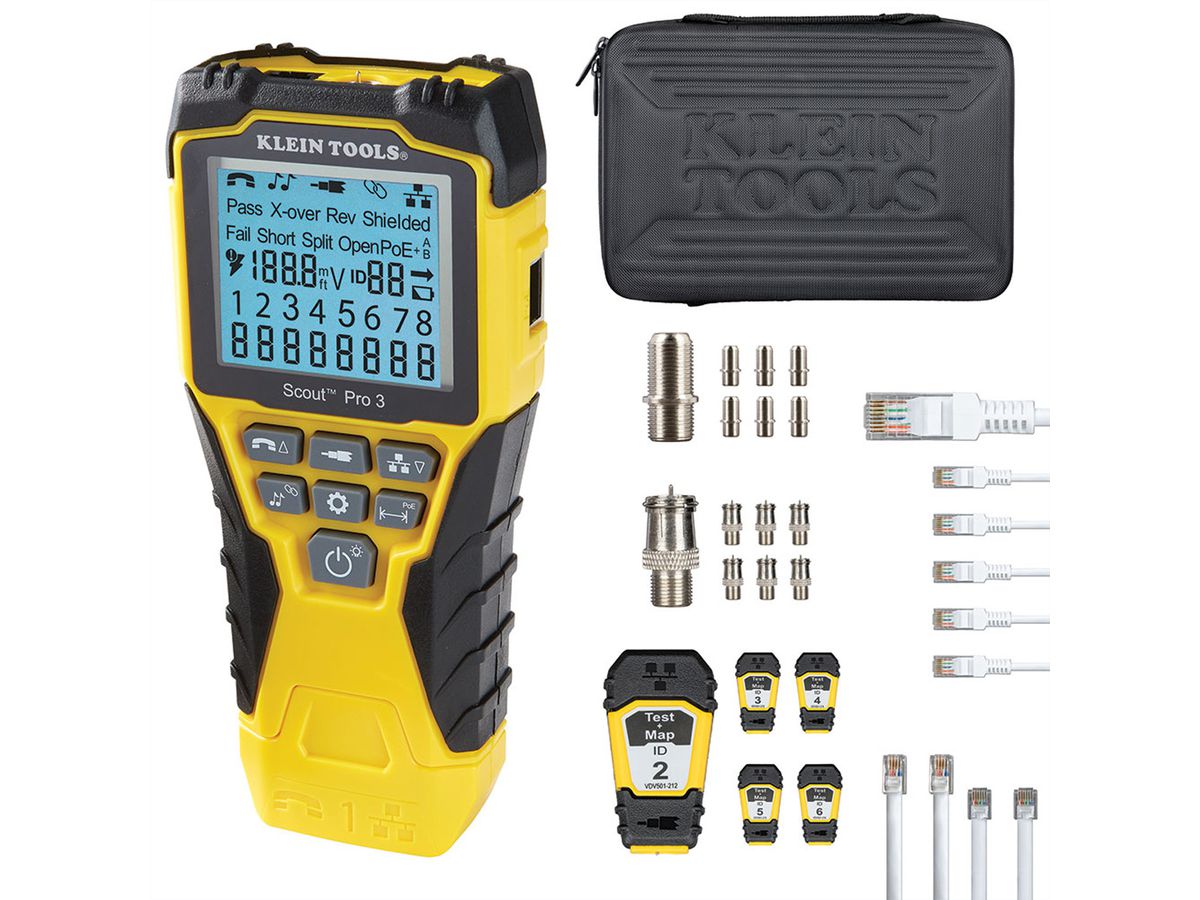

• Avec 1 unité distante Test-n-Map à rangement automatique #1, 5 unités distantes Test-n-Map #2-6, 7 adaptateurs coaxiaux F/F, 7 adaptateurs coaxiaux M/F, 7 câbles de raccordement RJ45 (1,8 m), 2 câbles RJ11 et 2 câble RJ12 (1,8m)

Caractéristiques :

Application : tests de câbles
Caractéristiques spéciales : mesure la longueur du câble ; écran LCD rétroéclairé ; clignotement de la course
Type de câble : DONNÉES : blindé ou non blindé, CAT3, CAT5E, CAT6, CAT6A, CAT7, CAT8 ; COAXIAL : RG59, RG6/6Q
Erreurs détectées : interruption de ligne, court-circuit, erreur de câblage

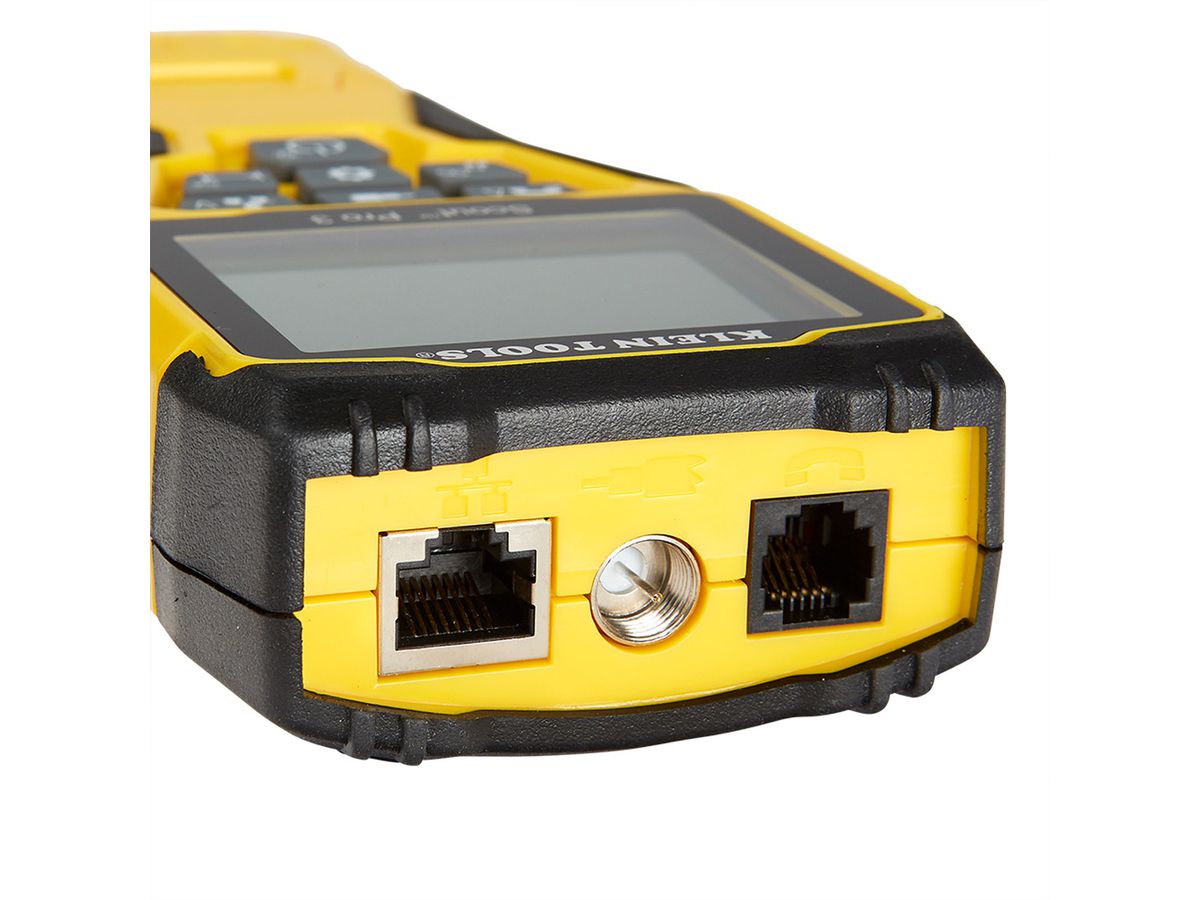

Types de connecteurs et d'adaptateurs : RJ11, RJ12, RJ45, coaxial avec connecteur F
Générateur de tonalités multiples : oui (5) ; sonde de localisation requise (réf. VDV500-123) ; vendue séparément
Matériau : plastique et métal
Unités distantes prises en charge : 18
Unités distantes Test-n-Map ID : (1) à rangement automatique
Identifiant de l'emplacement : (5) données RJ45 et (5) connecteurs coaxiaux F Unités de localisation distantes
Longueur totale : 17,8 cm
Hauteur totale : 8 cm
Largeur totale : 3,8 cm
Poids : 0,5 kg

Consignes de sécurité

Toutes les instructions, précautions et avertissements apposés sur les appareils de test et de mesure et/ou fournis dans leur emballage doivent être lus, compris et respectés avant chaque utilisation.

Portez toujours des lunettes de protection homologuées.

NE PAS utiliser sur des circuits sous tension.
