Connecteurs modulaires RJ45 Pass-Through – une confection simple et contrôlée des câbles

Quelle est la différence avec un connecteur RJ45 traditionnel ?

Avec un connecteur modulaire RJ45 classique, les différents conducteurs sont disposés selon l'affectation souhaitée, coupés à la longueur appropriée, puis insérés ensemble dans le connecteur. Comme leurs extrémités se trouvent ensuite à l'intérieur du connecteur, il faut s'assurer avant l'insertion qu'ils sont dans le bon ordre et positionnés aussi régulièrement que possible.

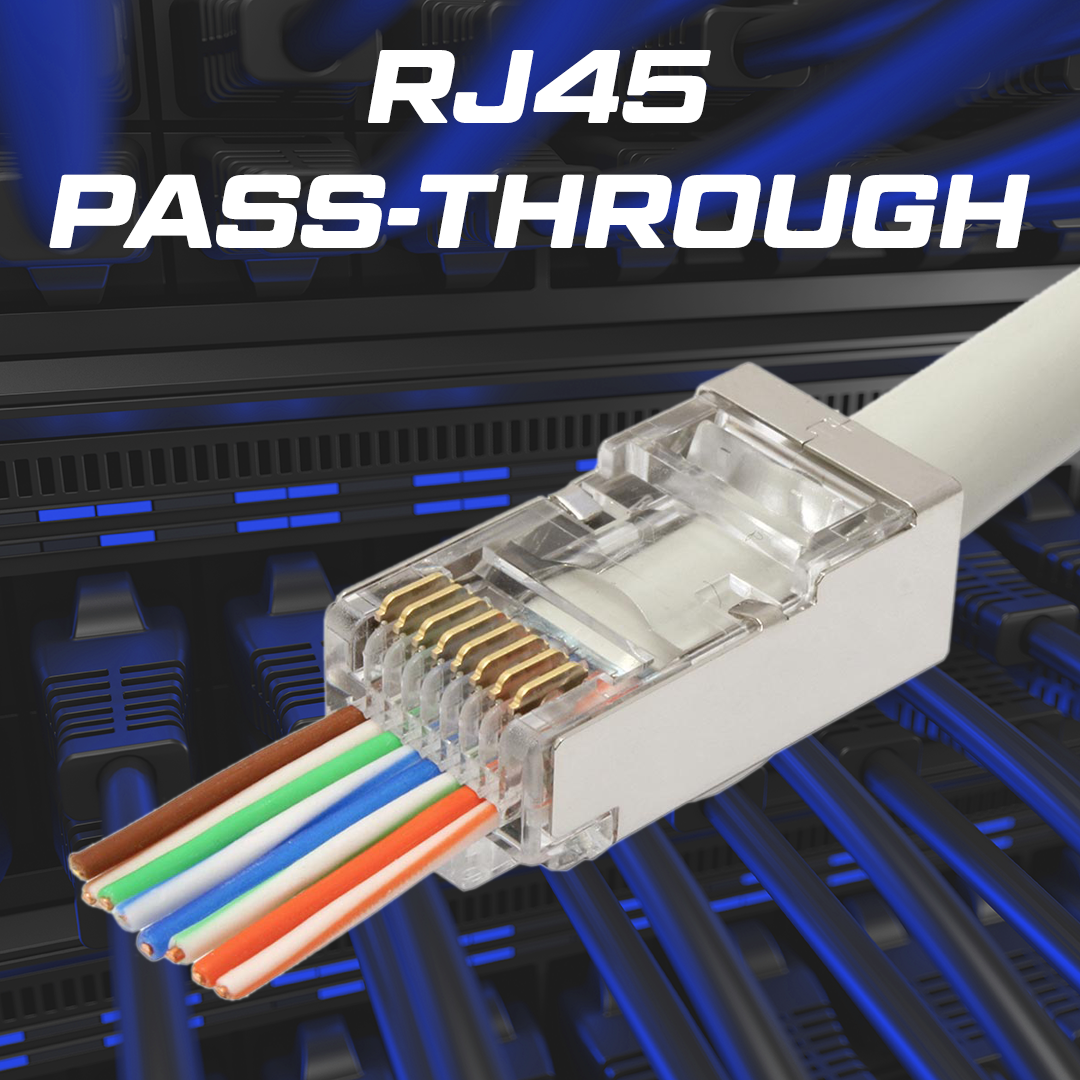

Avec un connecteur Pass-Through, les conducteurs peuvent en revanche être introduits à travers les ouvertures prévues à l'avant du connecteur. Leurs extrémités restent ainsi visibles.

Il est donc possible de vérifier avant le sertissage si les conducteurs sont disposés dans le bon ordre. Ce n'est que lors du sertissage que les contacts sont enfoncés dans les conducteurs et que – avec une pince à sertir Pass-Through appropriée – les extrémités qui dépassent à l'avant sont coupées à ras.

Quels sont les avantages du principe Pass-Through ?

L'un des principaux avantages réside dans la simplification de la confection des câbles. Il n'est pas nécessaire de couper précisément les différents conducteurs à leur longueur définitive avant de les insérer dans le connecteur. Ils peuvent d'abord être introduits à travers le connecteur, puis coupés ensemble.

L'ordre des conducteurs reste en outre visible jusqu'au sertissage. Cela facilite le contrôle du câblage souhaité et peut aider à détecter rapidement d'éventuelles erreurs d'affectation.

Le principe Pass-Through est donc particulièrement pratique lorsque des câbles réseau sont régulièrement confectionnés sur site ou lorsque des longueurs de câble individuelles sont nécessaires.

Comment s'effectue la confection ?

Tout d'abord, la gaine extérieure du câble réseau est retirée sur la longueur requise pour le connecteur utilisé. Les différents conducteurs sont ensuite préparés et disposés conformément à l'affectation RJ45 souhaitée.

Les conducteurs triés sont insérés ensemble dans le connecteur Pass-Through. Contrairement à un connecteur modulaire fermé, ils traversent le corps du connecteur jusqu'à ce que leurs extrémités ressortent à l'avant.

Il est alors possible de vérifier une nouvelle fois que les conducteurs sont correctement disposés et qu'ils passent entièrement dans les guides prévus. Le connecteur est ensuite serti à l'aide d'une pince à sertir adaptée aux connecteurs Pass-Through. Les contacts du connecteur sont alors enfoncés dans les conducteurs. Avec les outils appropriés, les extrémités dépassant à l'avant sont simultanément coupées à ras du connecteur.

Utiliser une pince à sertir appropriée

Pour les connecteurs modulaires Pass-Through, il convient d'utiliser une pince à sertir spécialement conçue pour ce type de connecteur. Un tel outil assure non seulement le sertissage du connecteur, mais dispose généralement aussi d'une fonction de coupe pour les conducteurs ressortant à l'avant.

La mise en contact et la coupe des conducteurs peuvent ainsi être effectuées en une seule opération.

Il convient toutefois de toujours vérifier les indications du fabricant afin de s'assurer de la compatibilité entre le connecteur et la pince à sertir utilisés.

Pass-Through ne signifie pas automatiquement de meilleures performances réseau

Le principe Pass-Through décrit avant tout la conception et le mode de confection du connecteur modulaire. Il ne permet pas, à lui seul, de conclure à une vitesse de transmission supérieure ou à de meilleures performances électriques.

Les performances de transmission d'une connexion réseau confectionnée dépendent notamment du câble et du connecteur utilisés, de leur catégorie et de leurs spécifications respectives, ainsi que de la qualité du montage.

Il est donc essentiel d'utiliser un connecteur RJ45 adapté au câble et à l'application prévue et de respecter les indications du fabricant.

En résumé

Les connecteurs modulaires RJ45 Pass-Through simplifient la confection manuelle des câbles réseau en permettant aux différents conducteurs de traverser entièrement le connecteur. L'ordre des conducteurs reste ainsi visible et peut être contrôlé avant le sertissage. Avec une pince à sertir Pass-Through appropriée, les contacts sont sertis et les extrémités dépassant du connecteur sont coupées à ras.

Par rapport aux connecteurs modulaires RJ45 classiques, le principal avantage ne réside donc pas dans des performances de transmission intrinsèquement supérieures, mais dans une confection simple, claire et facile à contrôler.
