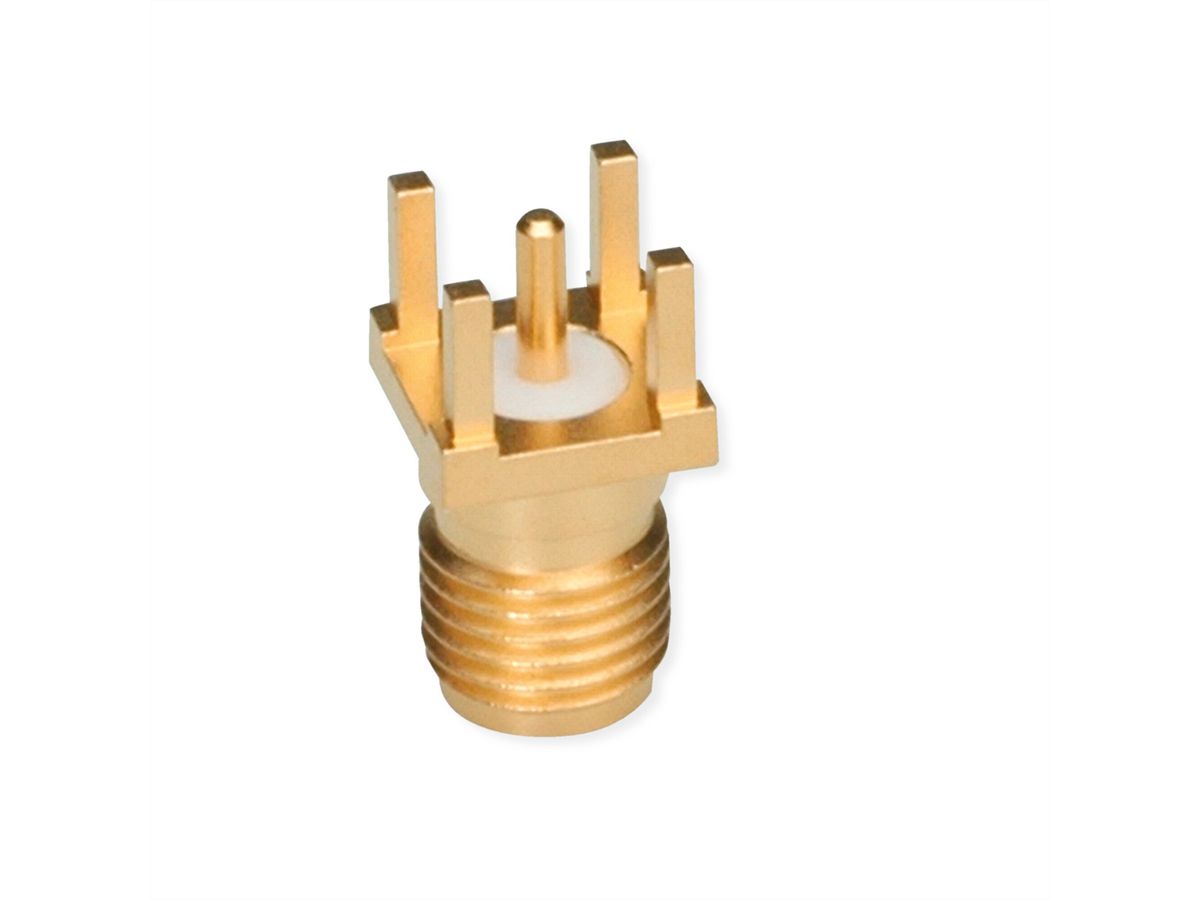

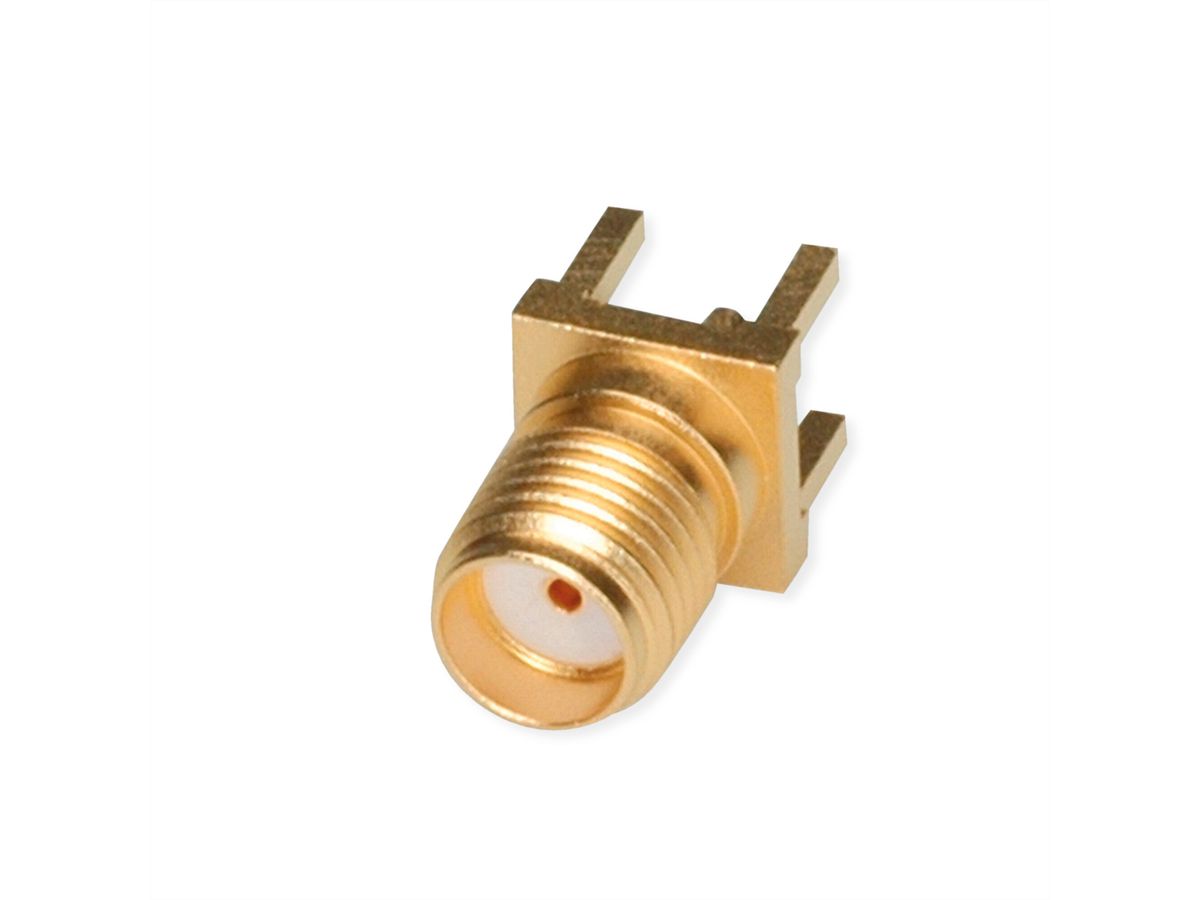

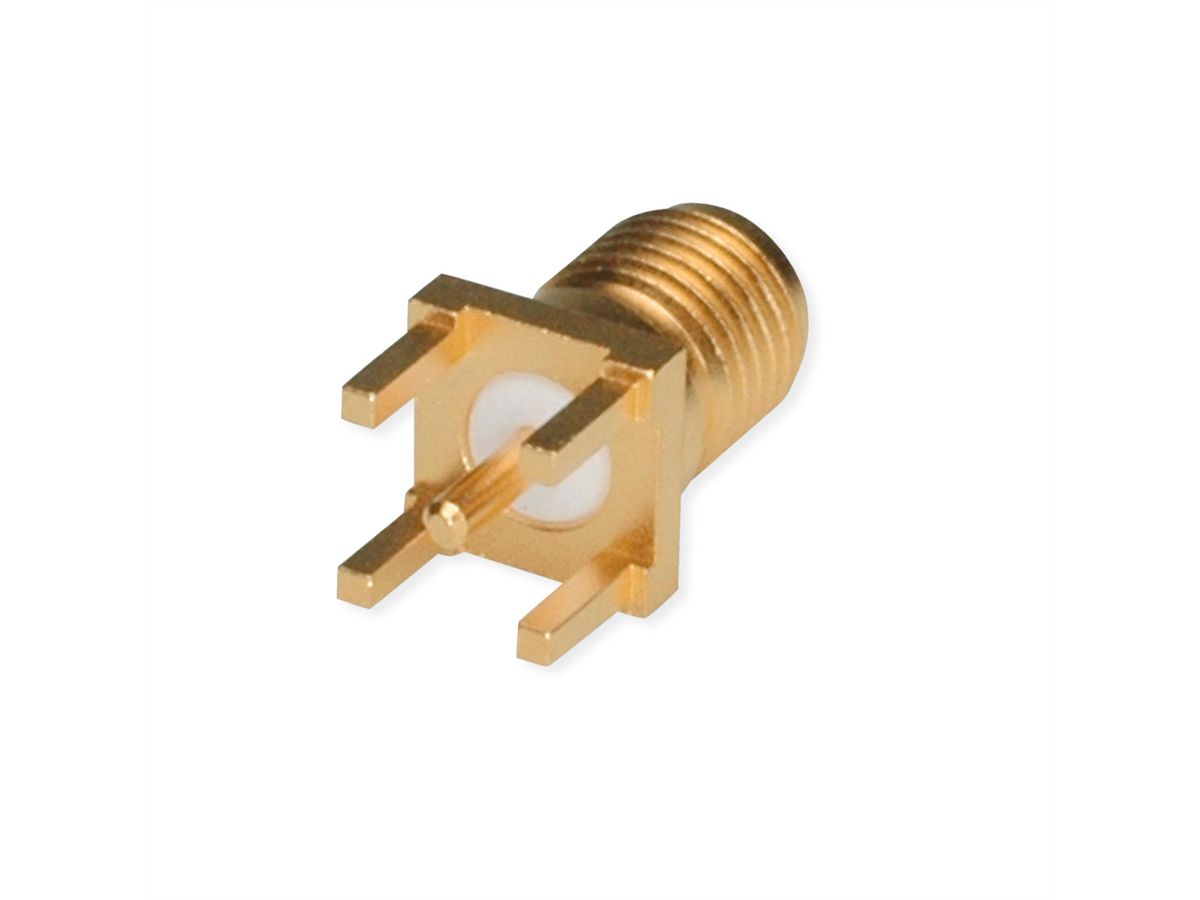

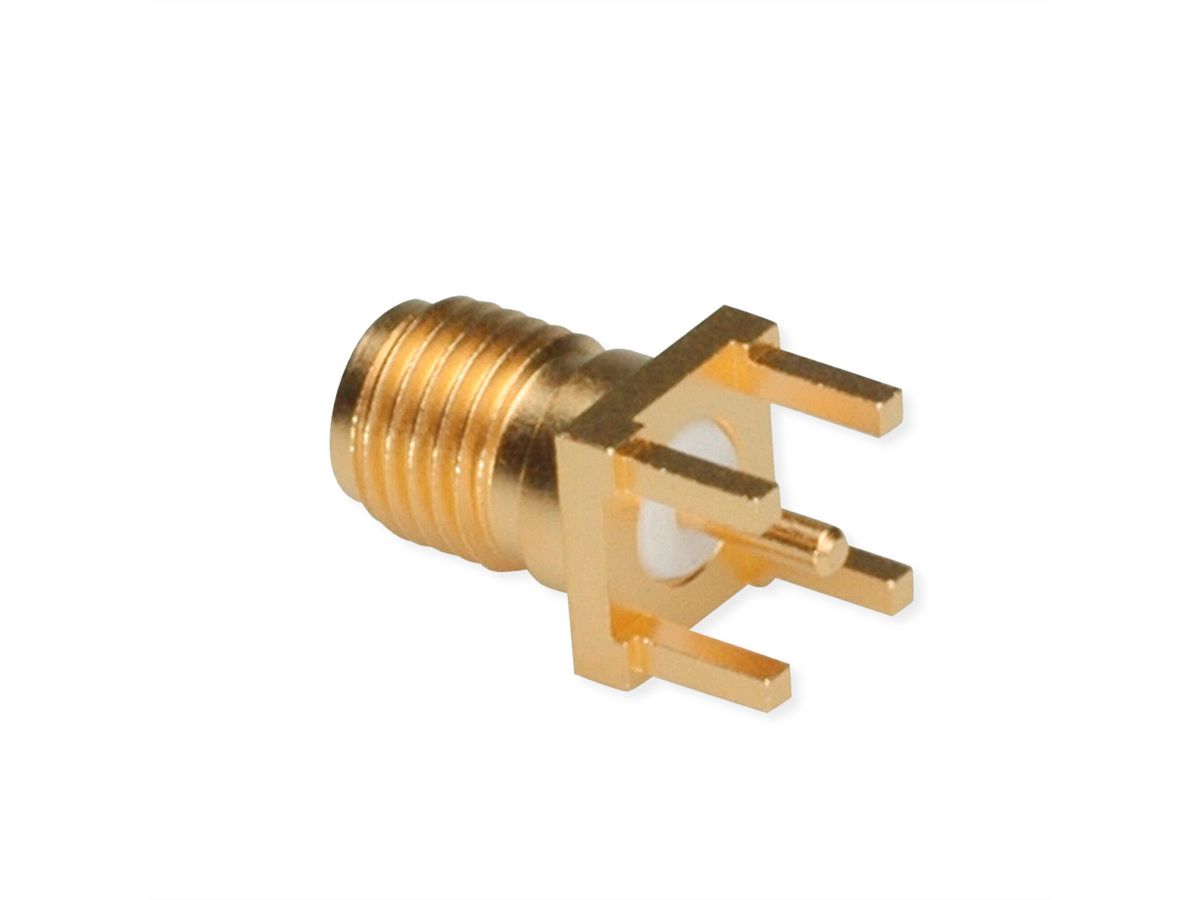

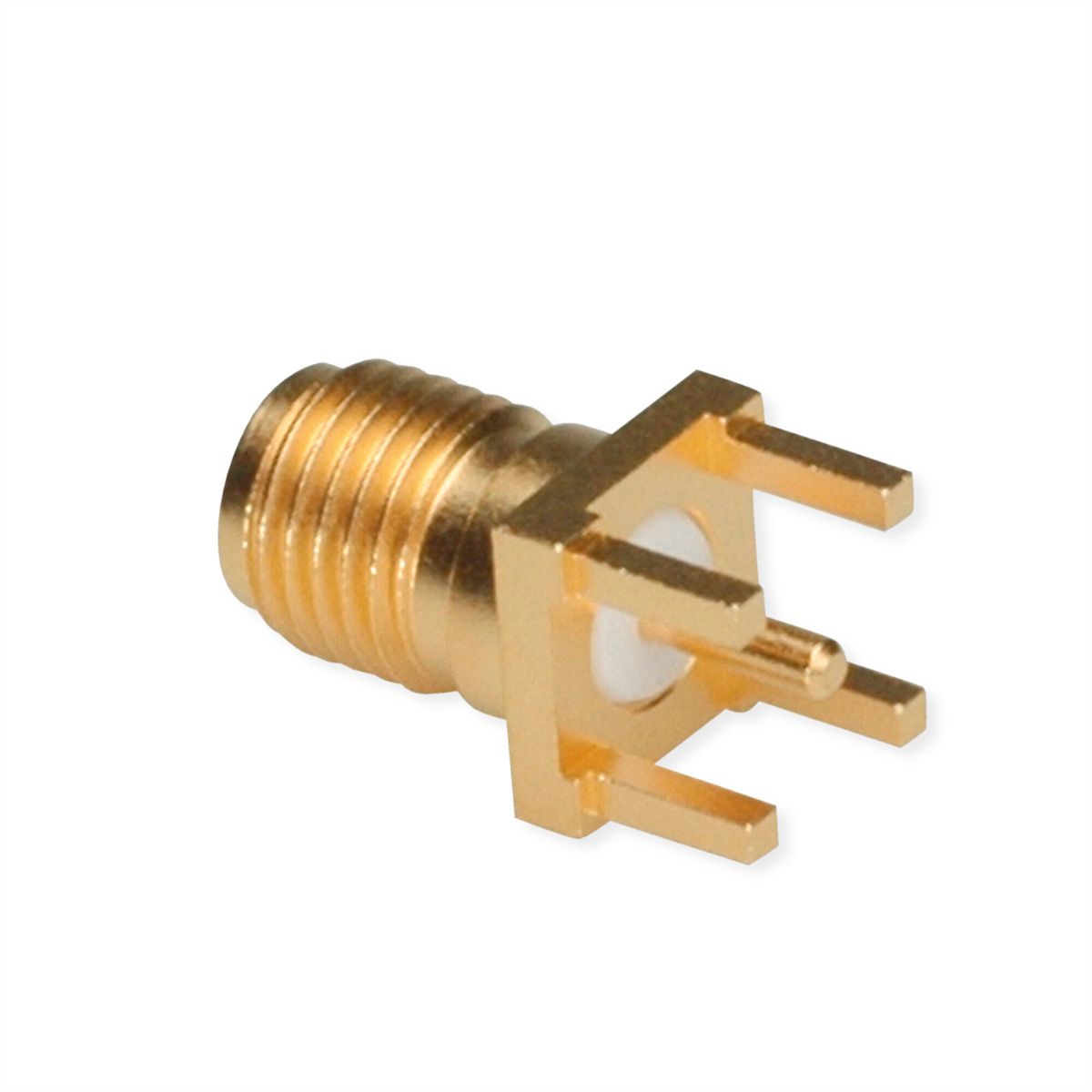

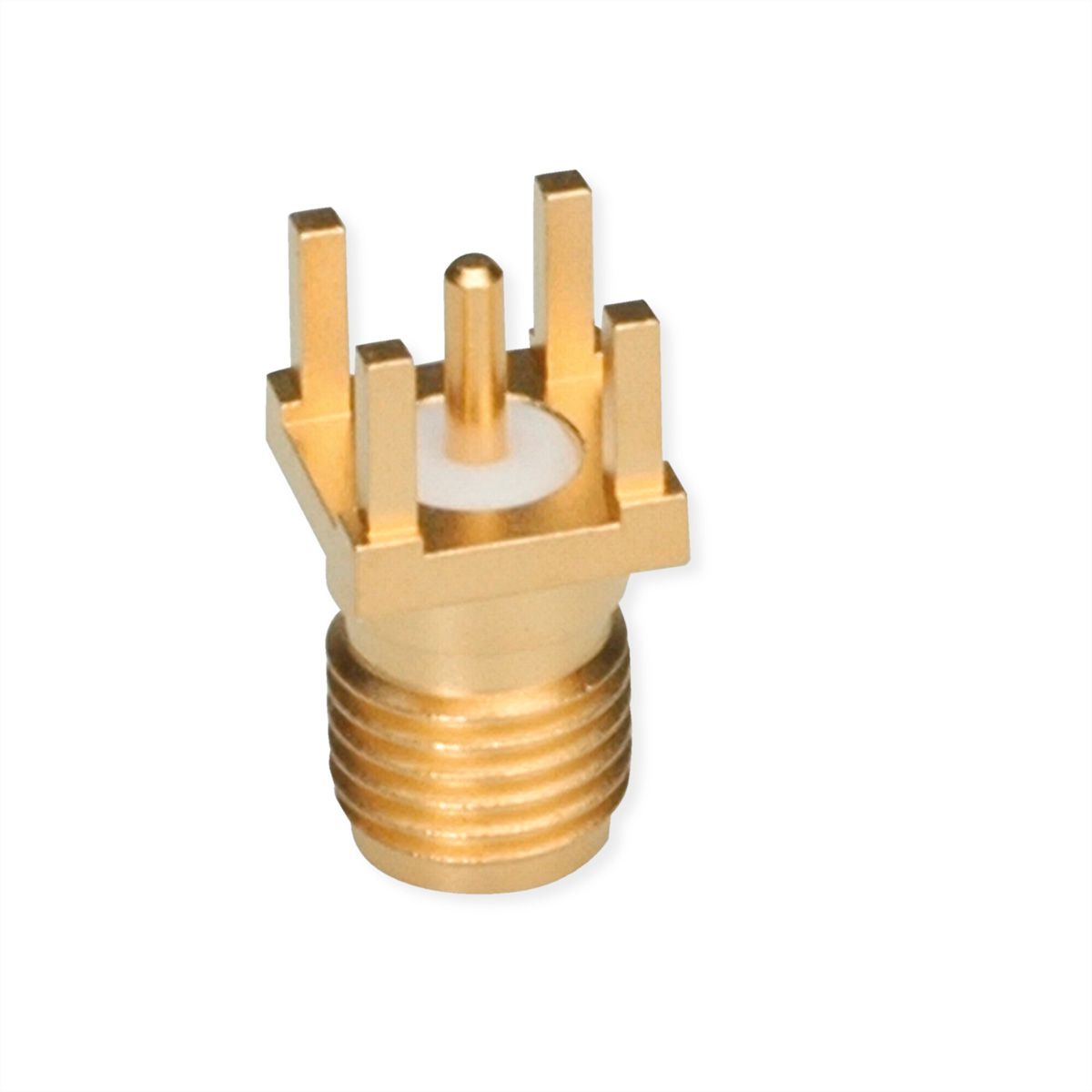

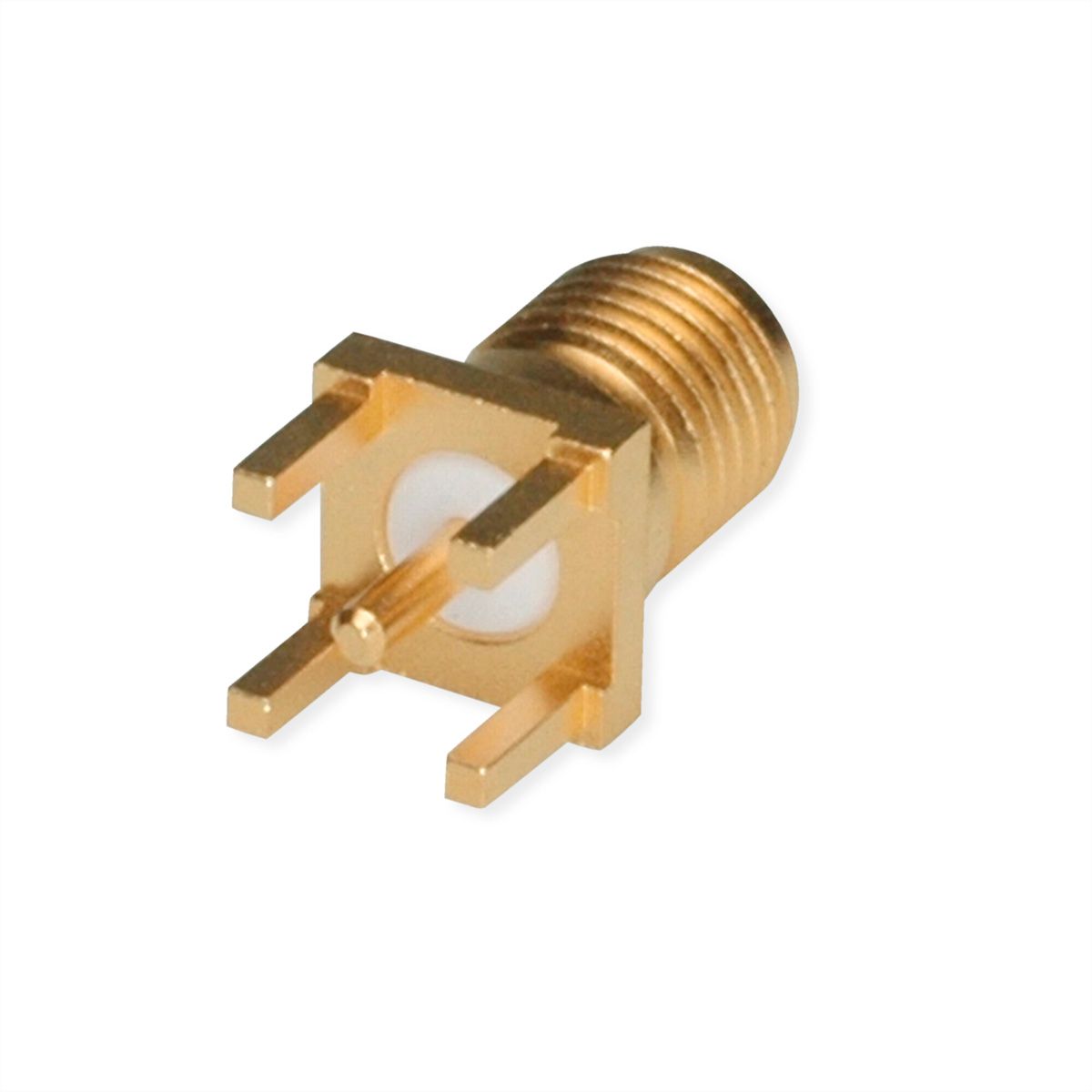

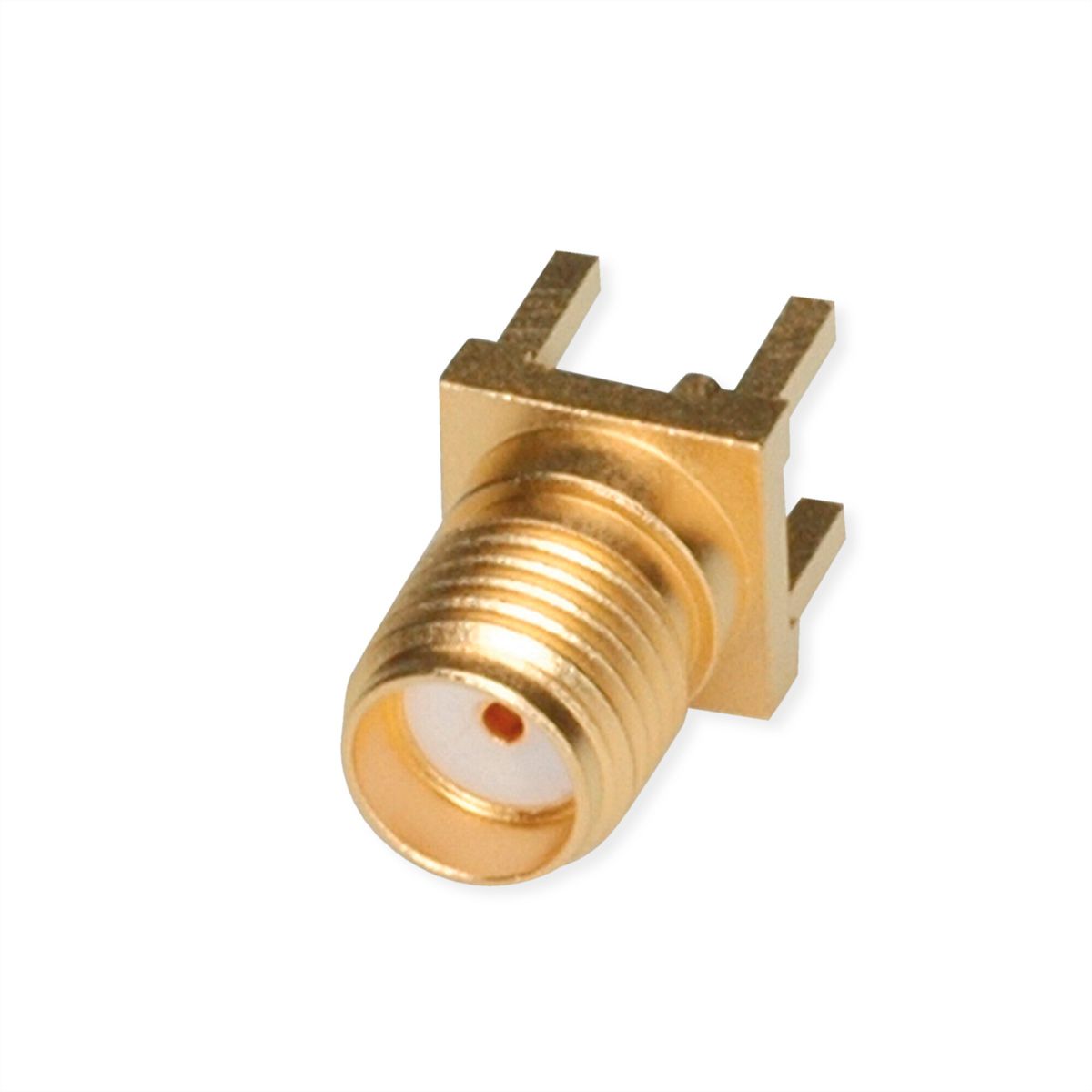

TELEGÄRTNER Prise SMA print plaqué or

N° d'article 21170417 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024719 EAN 4018359230807 Poids du colis 0,01 kg
TELEGÄRTNER

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible
Commandes avant 15 heures – livraison dès le lendemain
Télécharger le PDF

Description

La série SMA comprend des connecteurs coaxiaux à vis très couramment utilisés. Selon le modèle, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 ohms. Les connecteurs SMA sont notamment utilisés dans la téléphonie mobile, les satellites et les techniques de mesure.

  • Désignation de l'article : SMA Jck str sd/sd PCB Au (ancienne référence J01151A0931)
  • Surface : or
  • Cote de montage : Z079
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA PCB Jack
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Femelle
Type de connecteur face 2
Raccordement à souder
Classe de protection (Code IP)
IP68
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Hauteur
7 mm
Largeur
7 mm
Profondeur
13.45 mm
Poids
1.8 g
Hauteur du colis
20 mm
Largeur du colis
90 mm
Profondeur du colis
120 mm
Poids du paquet
0.01 kg

Téléchargements

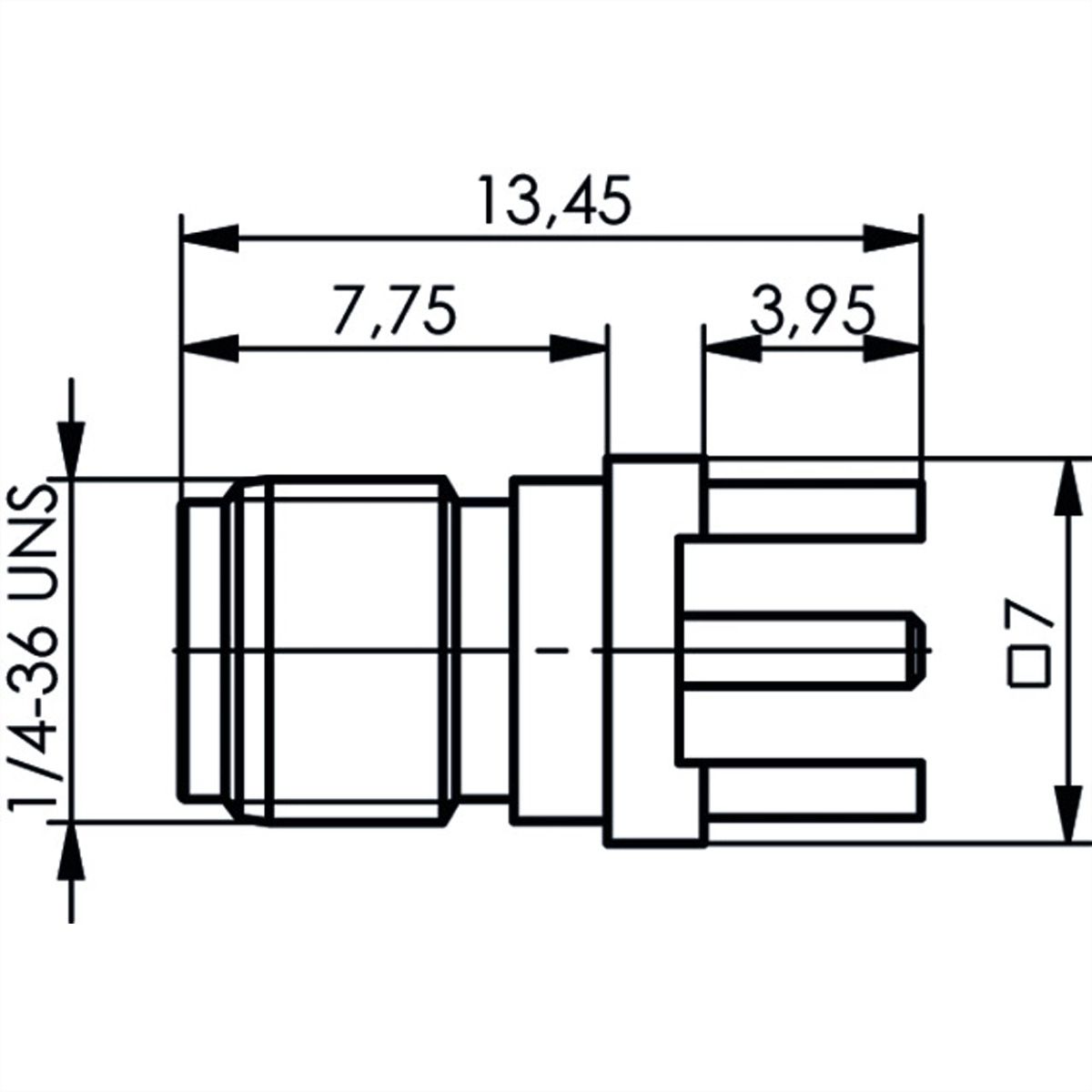

Fiche technique du fabricant - English (33,0 Kio) Dessin technique - English (415,3 Kio)
