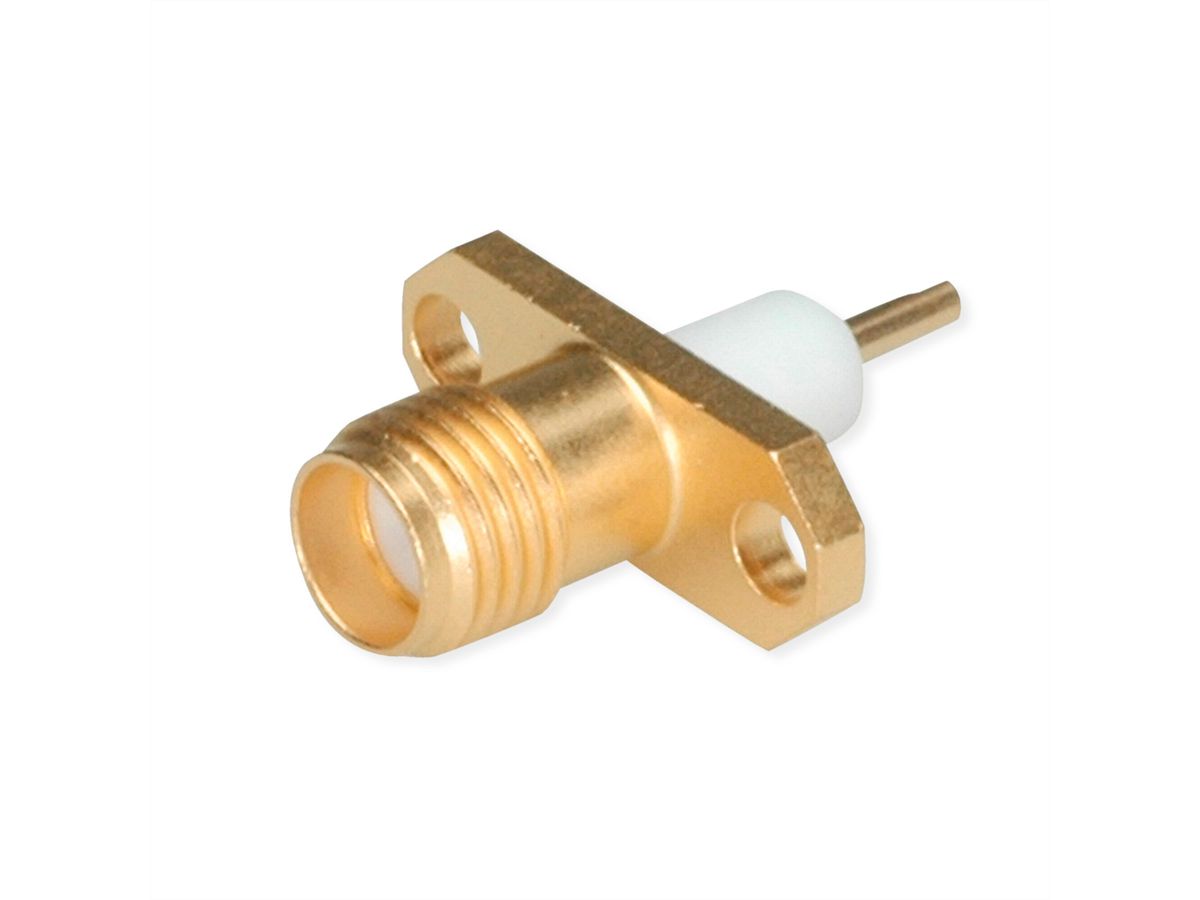

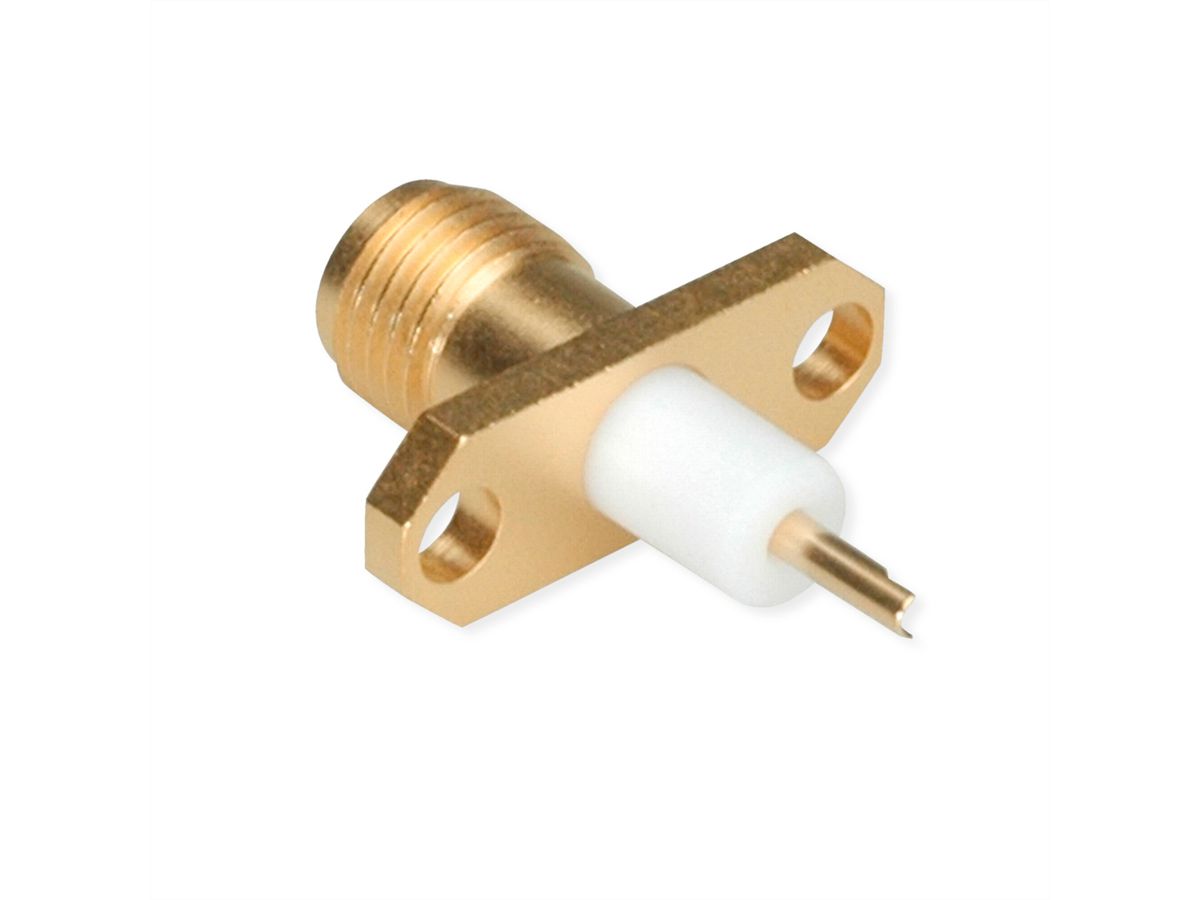

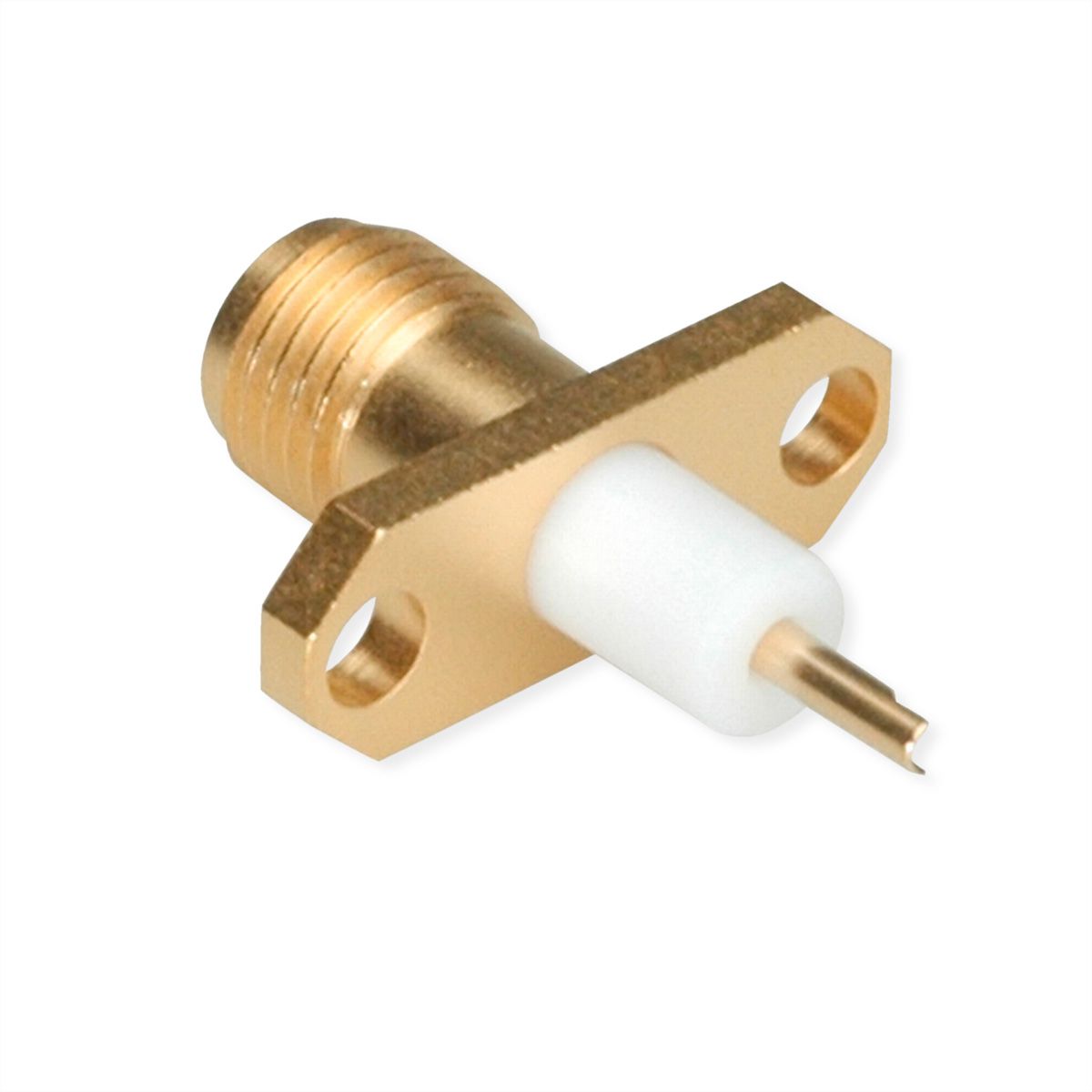

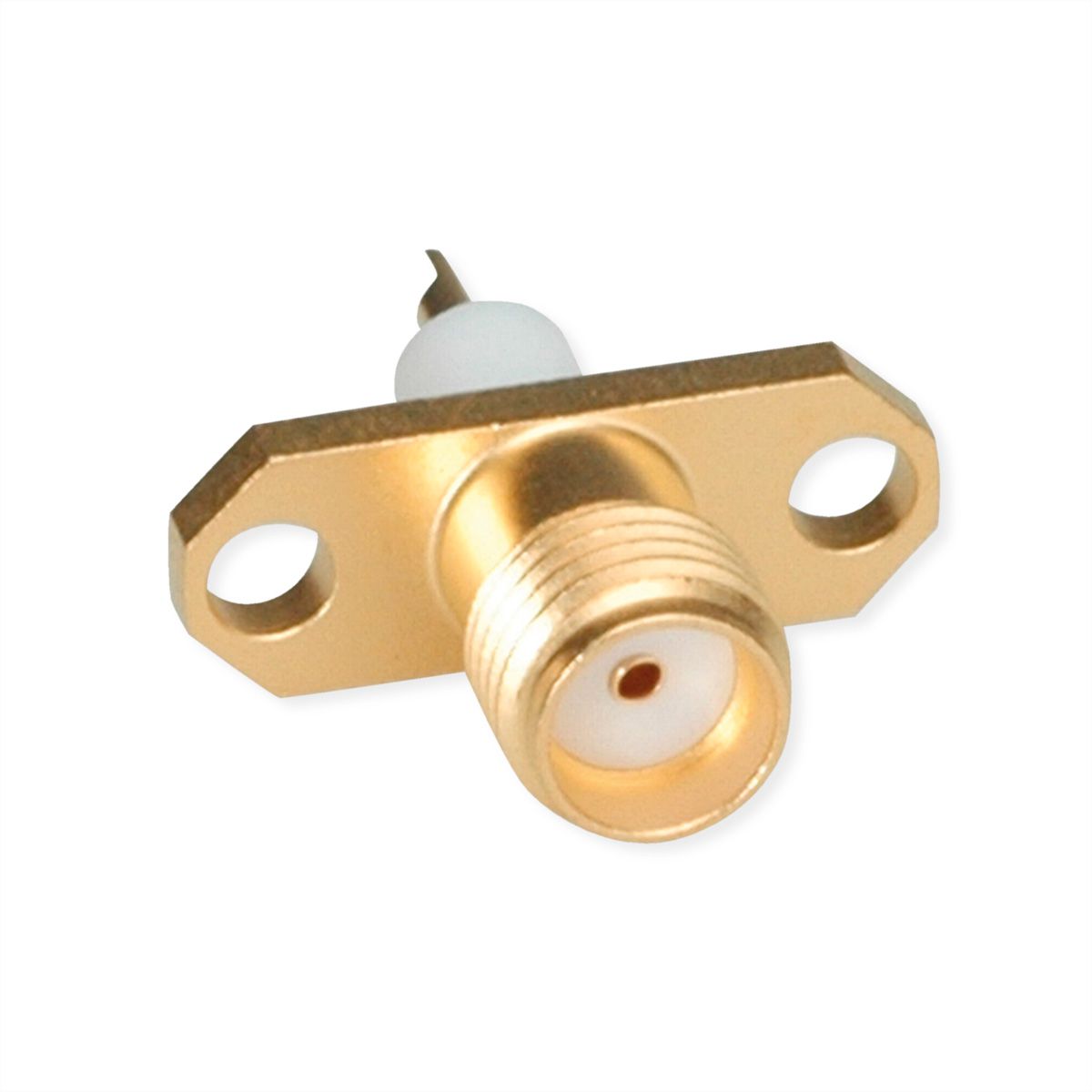

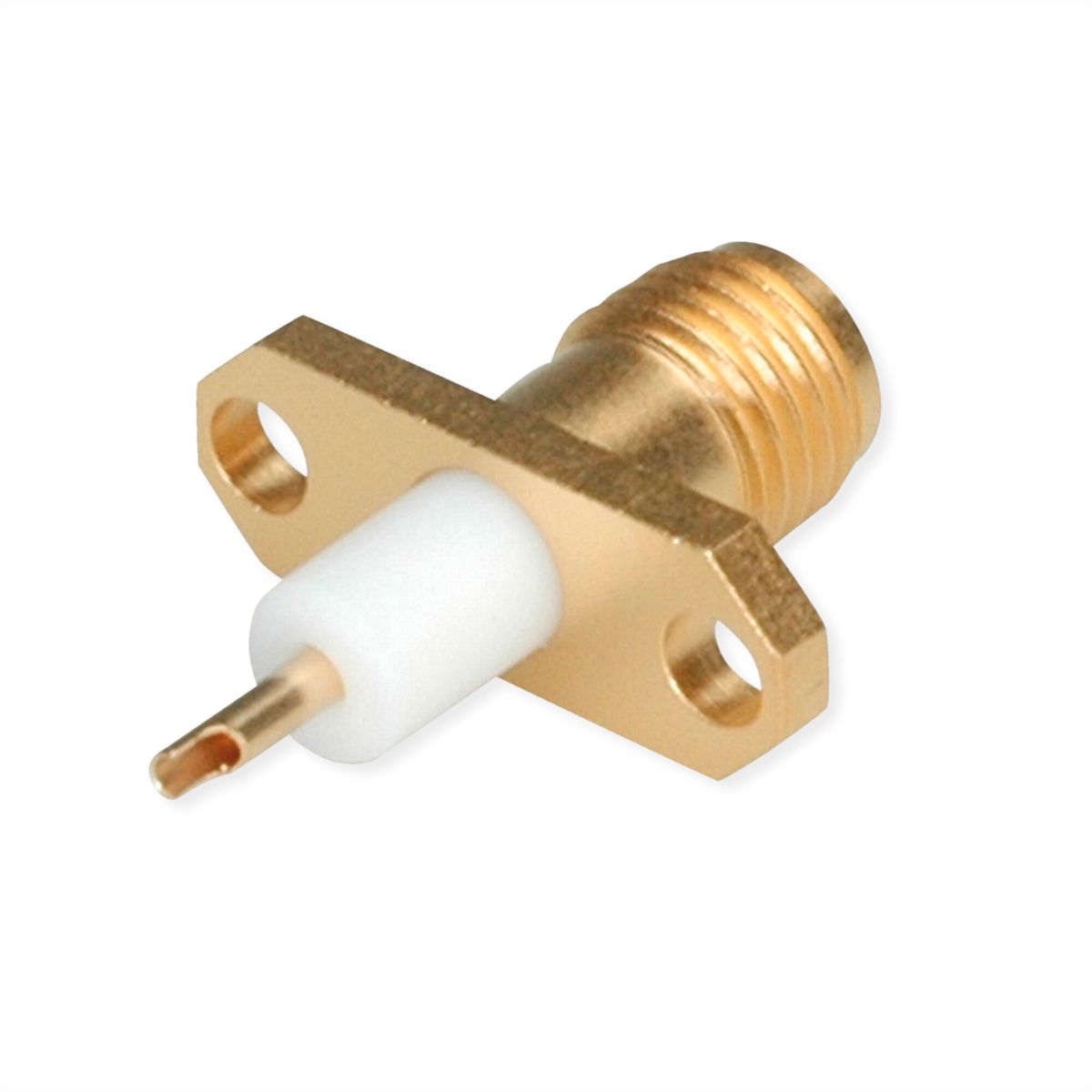

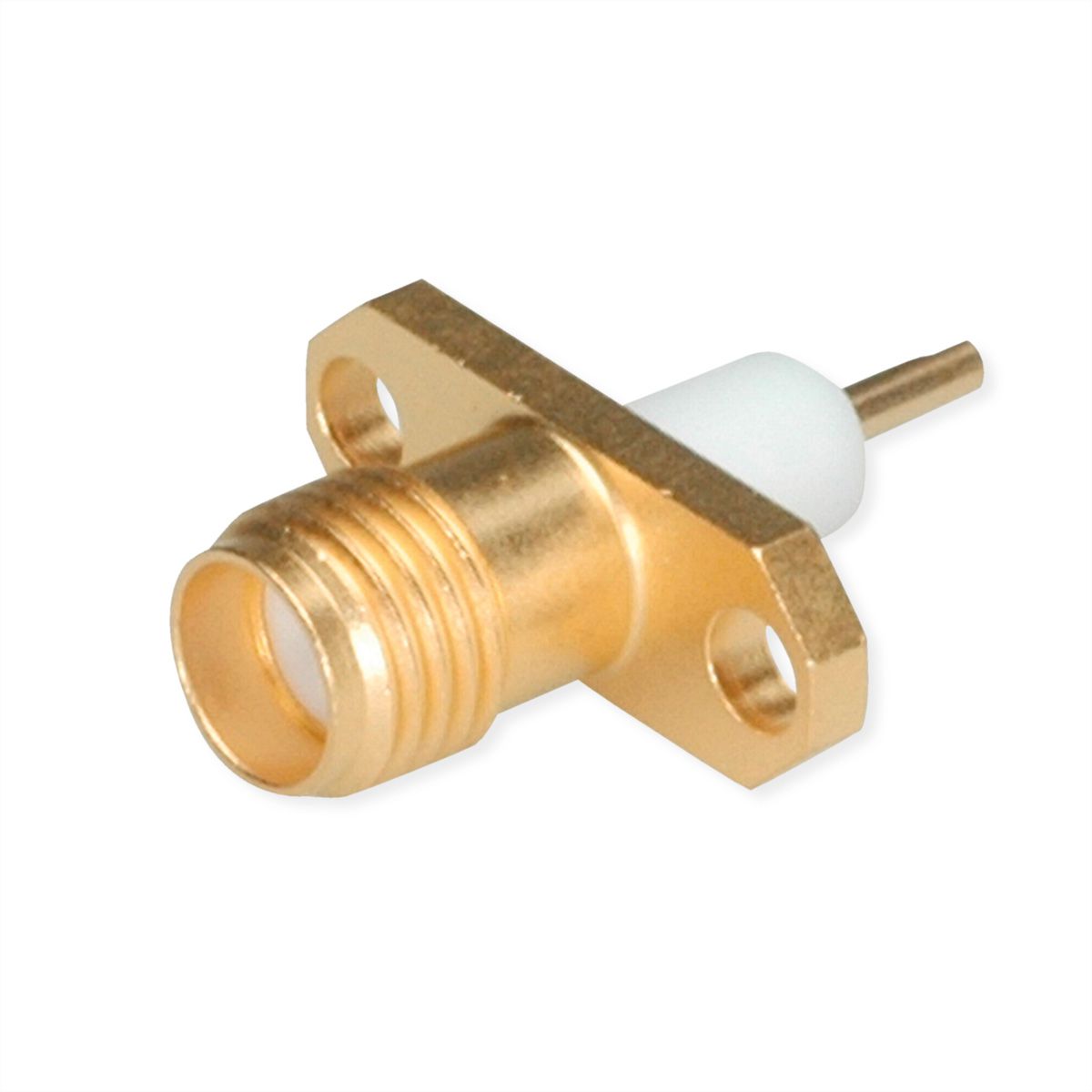

TELEGÄRTNER Prise SMA encastrable avec bride plaquée or

N° d'article 21170416 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024678 EAN 4018359121228 Poids du colis 0,012 kg
TELEGÄRTNER

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible
Commandes avant 15 heures – livraison dès le lendemain
Télécharger le PDF

Description

La série SMA comprend des connecteurs coaxiaux à vis très couramment utilisés. Selon le modèle, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 ohms. Les connecteurs SMA sont notamment utilisés dans la téléphonie mobile, les satellites et les techniques de mesure.

  • Désignation de l'article : SMA Jck str Flng sd Au 2hole (ancienne référence J01151A0151)
  • Surface : or
  • Cote de montage : Z028
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA Panel Jack Solder pin
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Femelle
Type de connecteur face 2
Raccordement à souder
Classe de protection (Code IP)
IP68
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Hauteur
16 mm
Largeur
5.7 mm
Profondeur
19 mm
Poids
3.25 g
Hauteur du colis
20 mm
Largeur du colis
90 mm
Profondeur du colis
130 mm
Poids du paquet
0.012 kg

Téléchargements

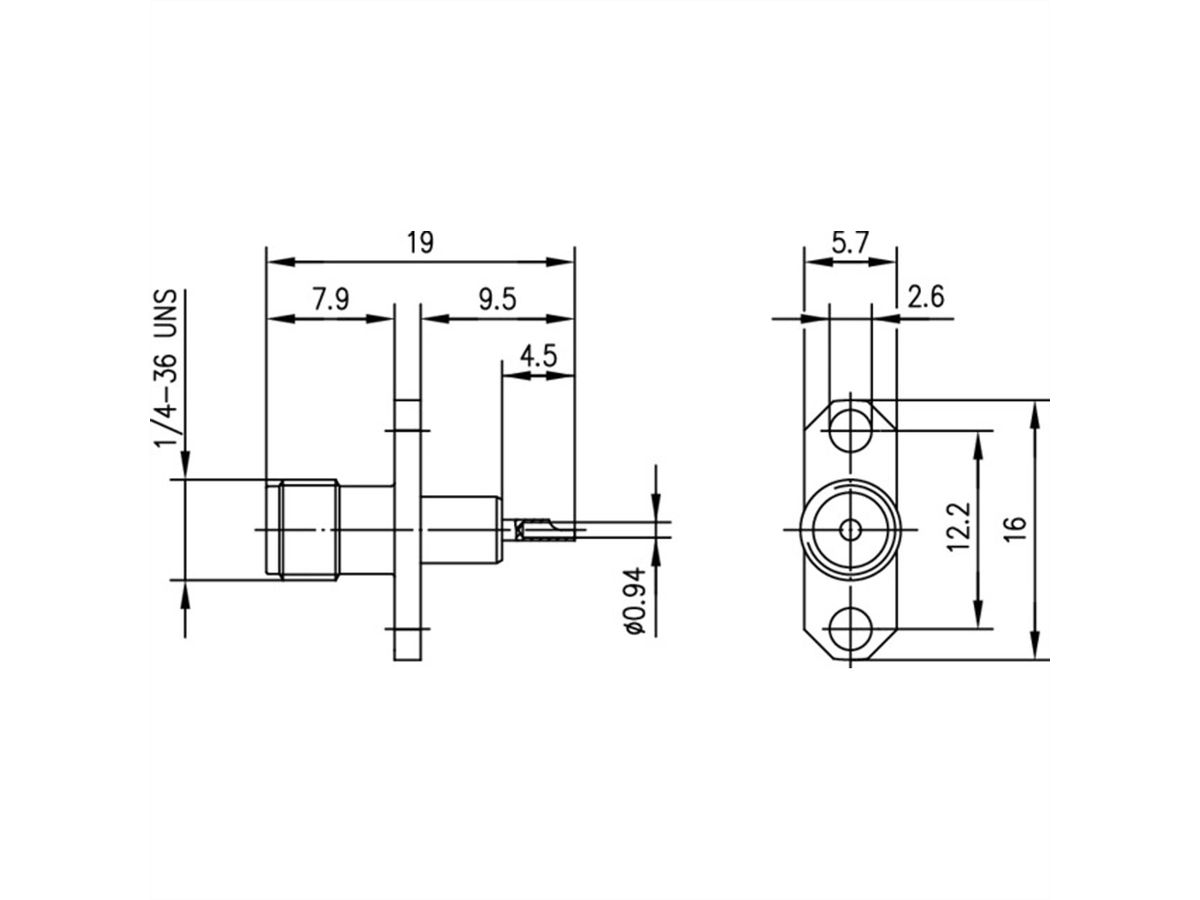

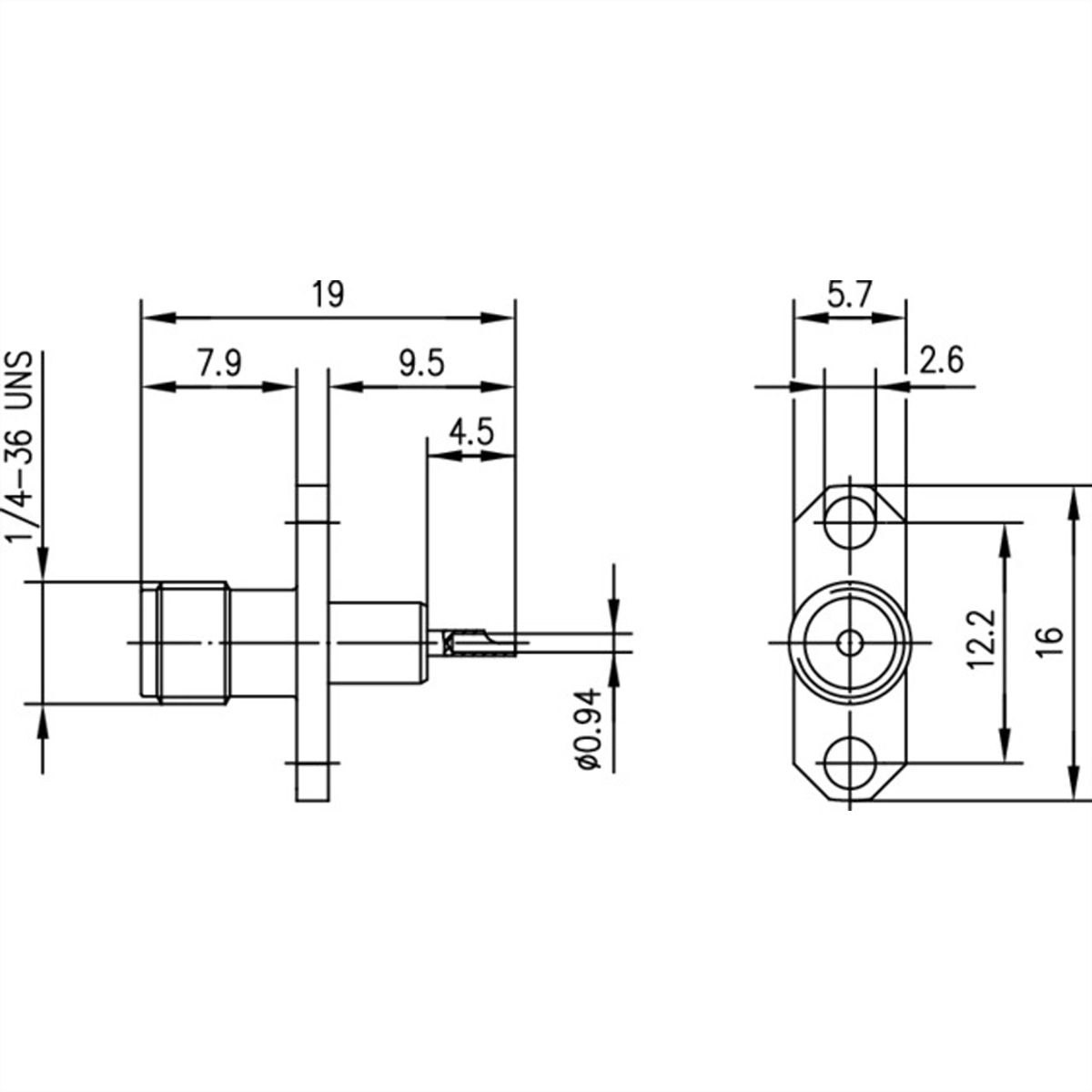

Dessin technique - English (415,8 Kio)
