Description

Ces connecteurs répondent aux exigences d'étanchéité transversale dans la face d'accouplement entre la fiche et la prise à l'état accouplé selon IP 54.

• Matériau : Pièces de contact à ressort CuBe2 ; CuPb1.15Ni1
• Matériau : Conducteur extérieur CuZn39Pb3
• Matériau : Autres pièces métalliques CuZn39Pb3
• Matériau : pièces isolantes PTFE ; éducation physique
• Matériau : Joints en silicone
• Surface : Conducteur intérieur Cu1Ni2Au0,8
• Surface : conducteur extérieur Cu2Ni5 (nickel) ; Ag2CuSnZn0,5 (Optargen)
• Surface : Autres pièces métalliques Cu2Ni5
• Durée de vie (connexions) ≥ 500
• Types avec isolation PTFE 40/155/21
• Types avec isolation PE 40/75/21

• Résistance de contact du conducteur intérieur ≤ 20 mΩ
• Résistance de contact du conducteur extérieur ≤ 5 mΩ
• Résistance d'isolement ≥ 5 GΩ
• Rigidité diélectrique 1,5 kVeff/50 Hz
• Impédance caractéristique 50 Ω/(75 Ω)
• Perte de retour : version droite ≥ 20 dB/3 GHz (types 50 Ω)
• Perte de retour : Version angulaire ≥ 17,7 dB / 3 GHz (types 50 Ω)
• Tension de fonctionnement ≤ 500 Veff/50 Hz
• Gamme de fréquences jusqu'à 4 GHz

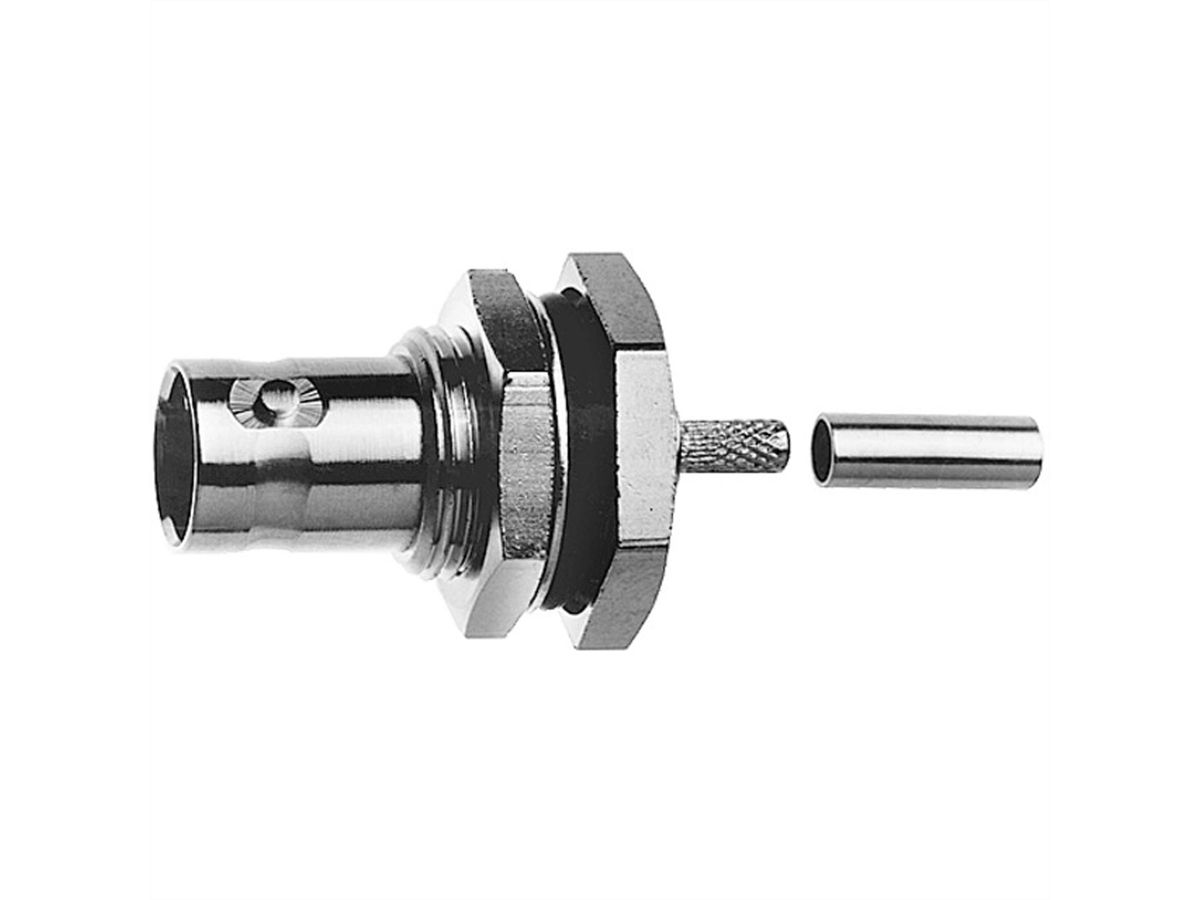

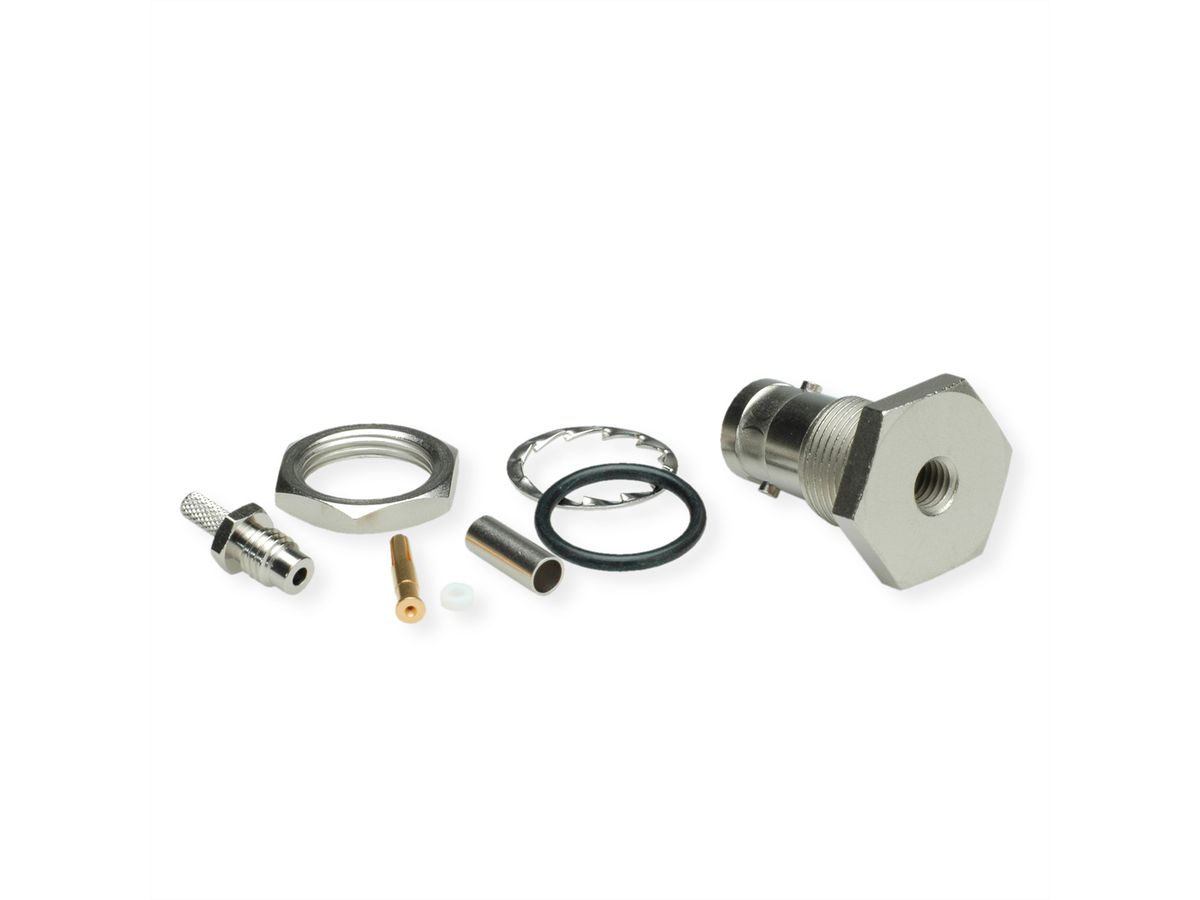

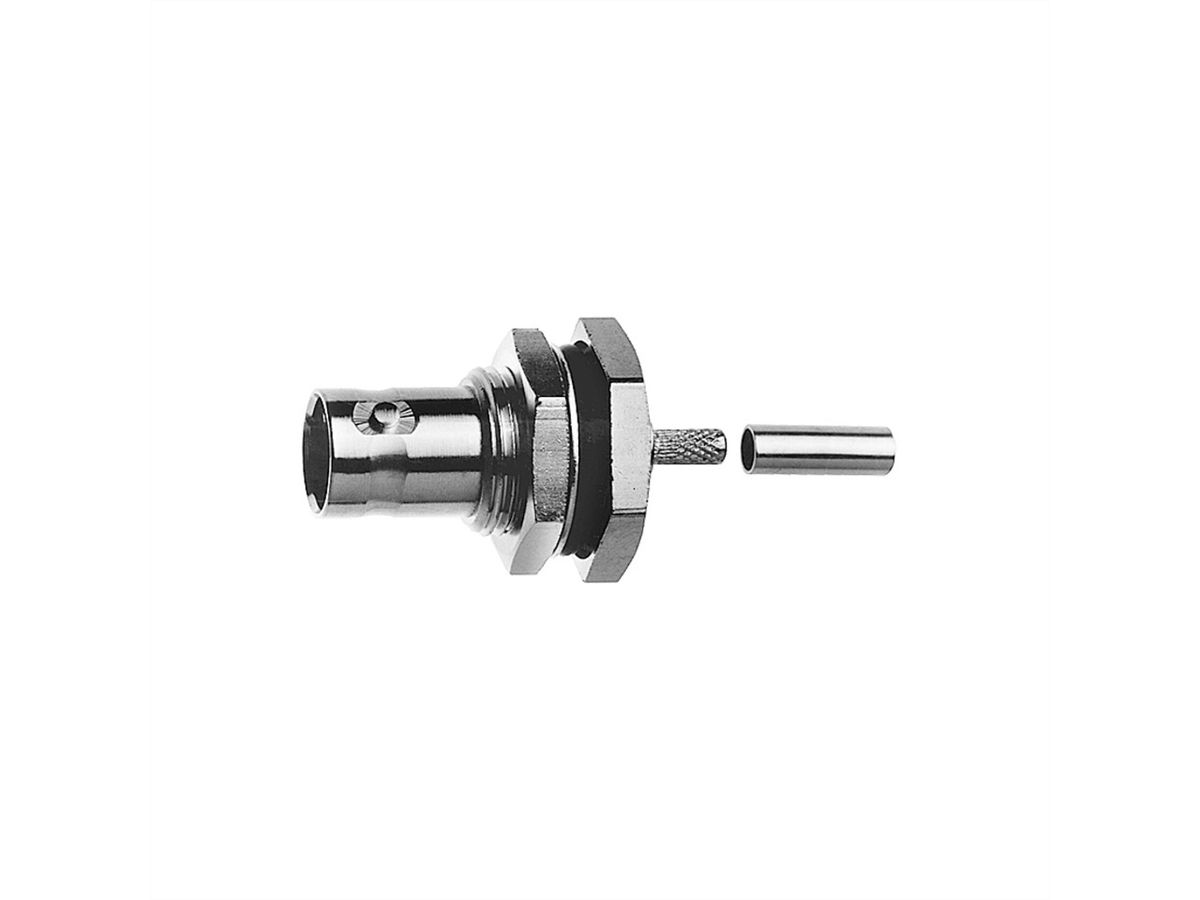

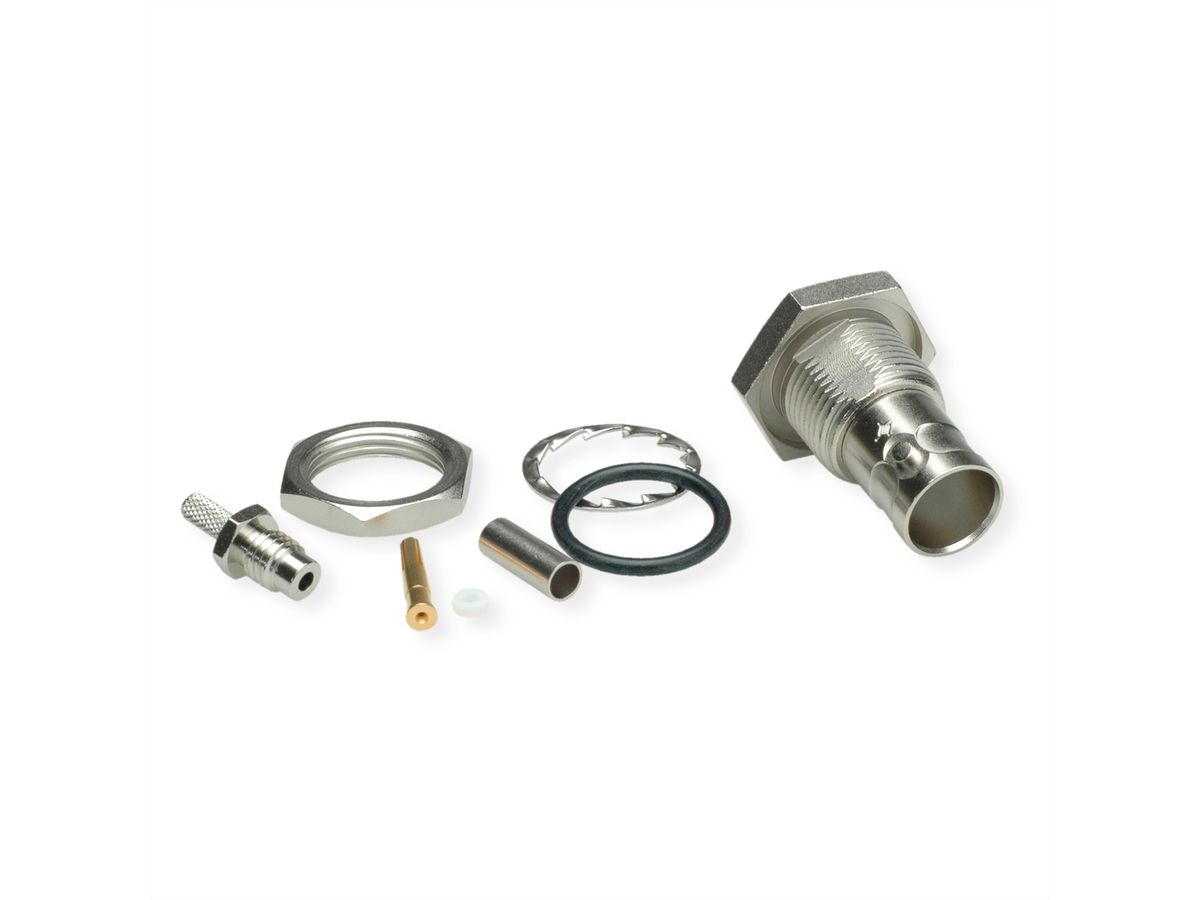

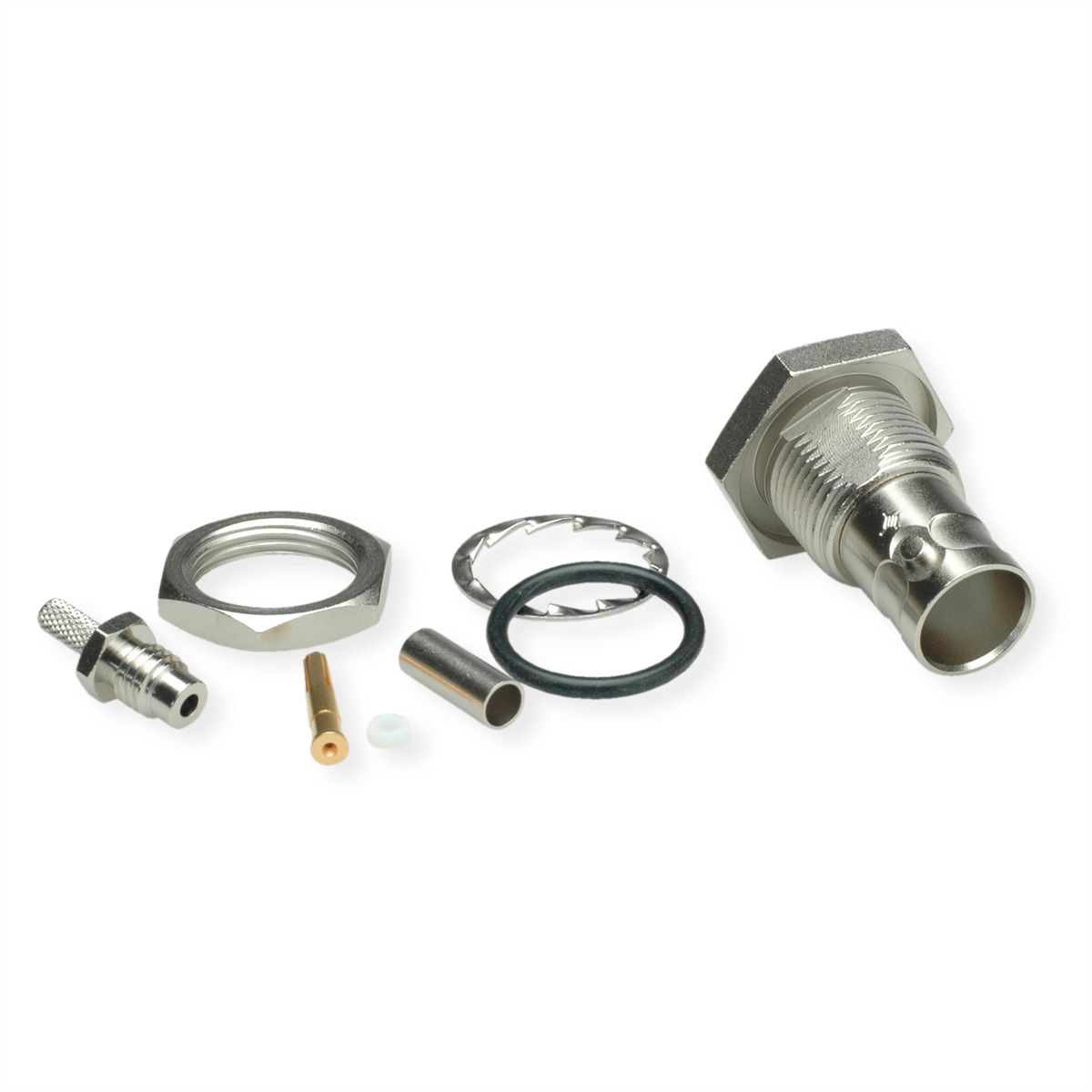

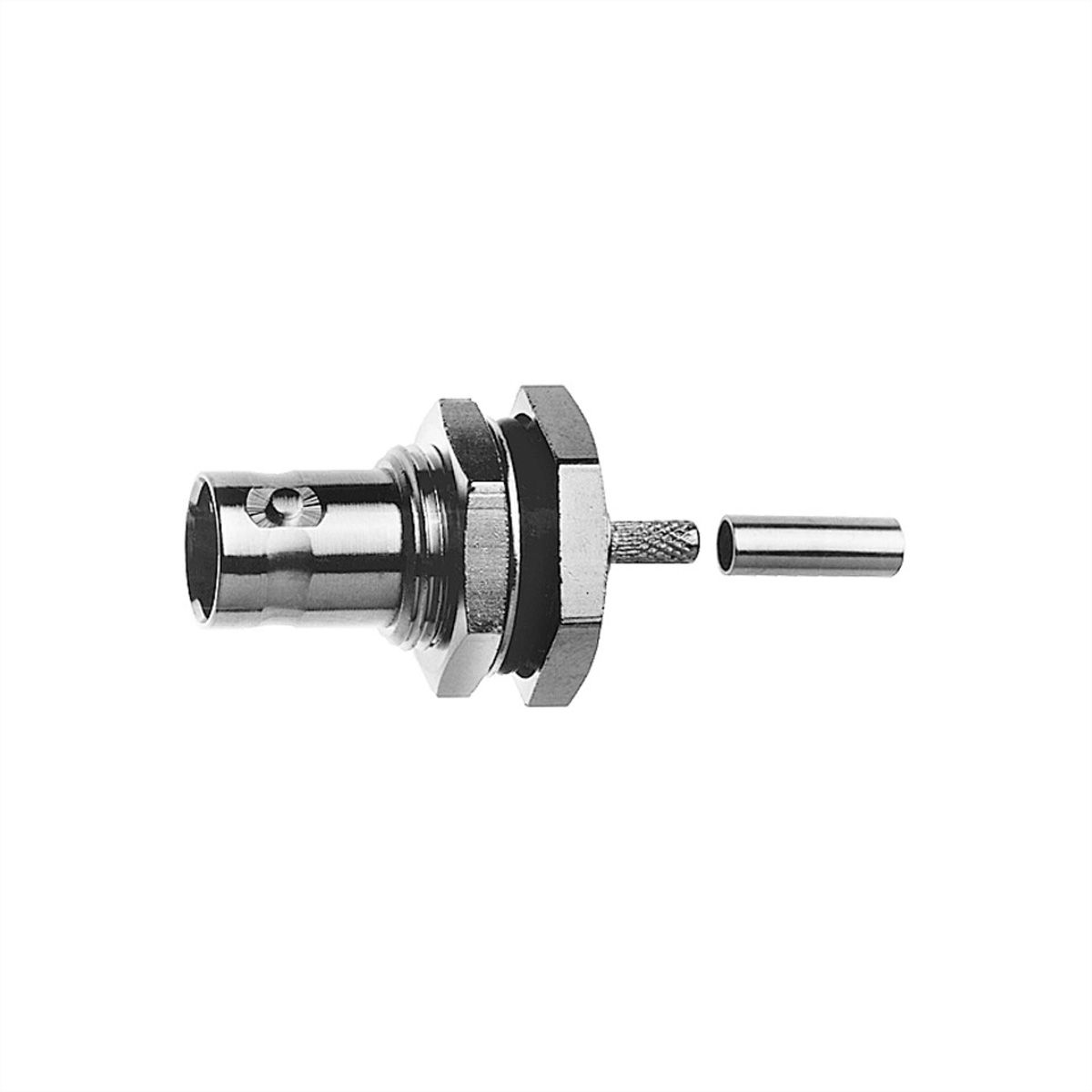

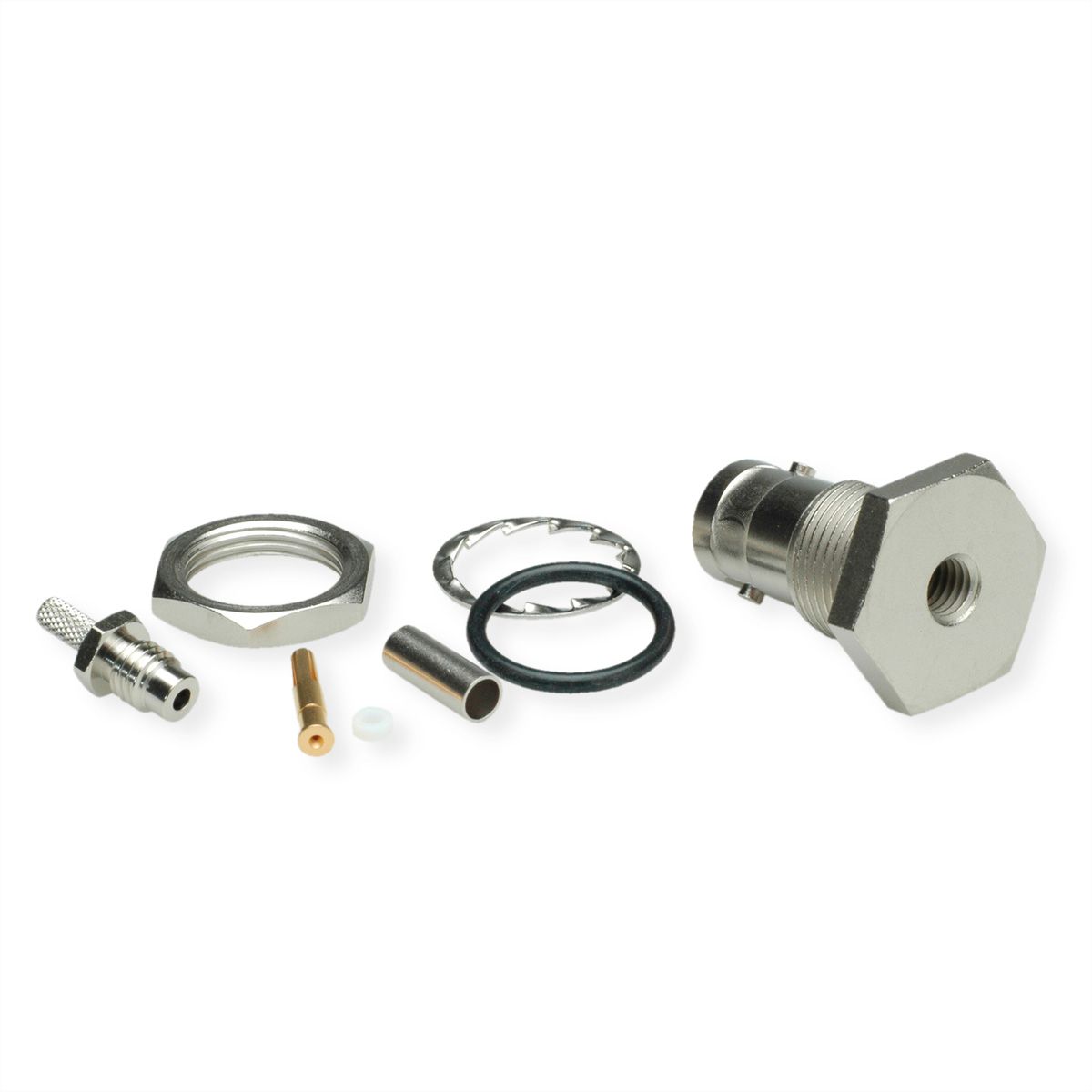

Remarque: photo non-contractuelle

Spécifications

Constructeur	TELEGÄRTNER
Groupe de produits	connecteurs de fils
Types de produits	Connecteurs coaxiaux
Couleur	argent
Nombre de ports	1
Direction de la prise	droit
Hauteur du colis	40 mm
Largeur du colis	90 mm
Profondeur du colis	130 mm
Poids du paquet	0.02 kg

Téléchargements

Fiche technique du fabricant - English (31,5 Kio)

Téléchargement

Les produits de la marque TELEGÄRTNER sont synonymes de technologie de connexion professionnelle.

La marque TELEGÄRTNER

Sécurité produit

Informations conformes au règlement sur la sécurité des produits de l'UE, également connu sous le nom de Règlement sur la sécurité générale des produits (RSGP) :

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
