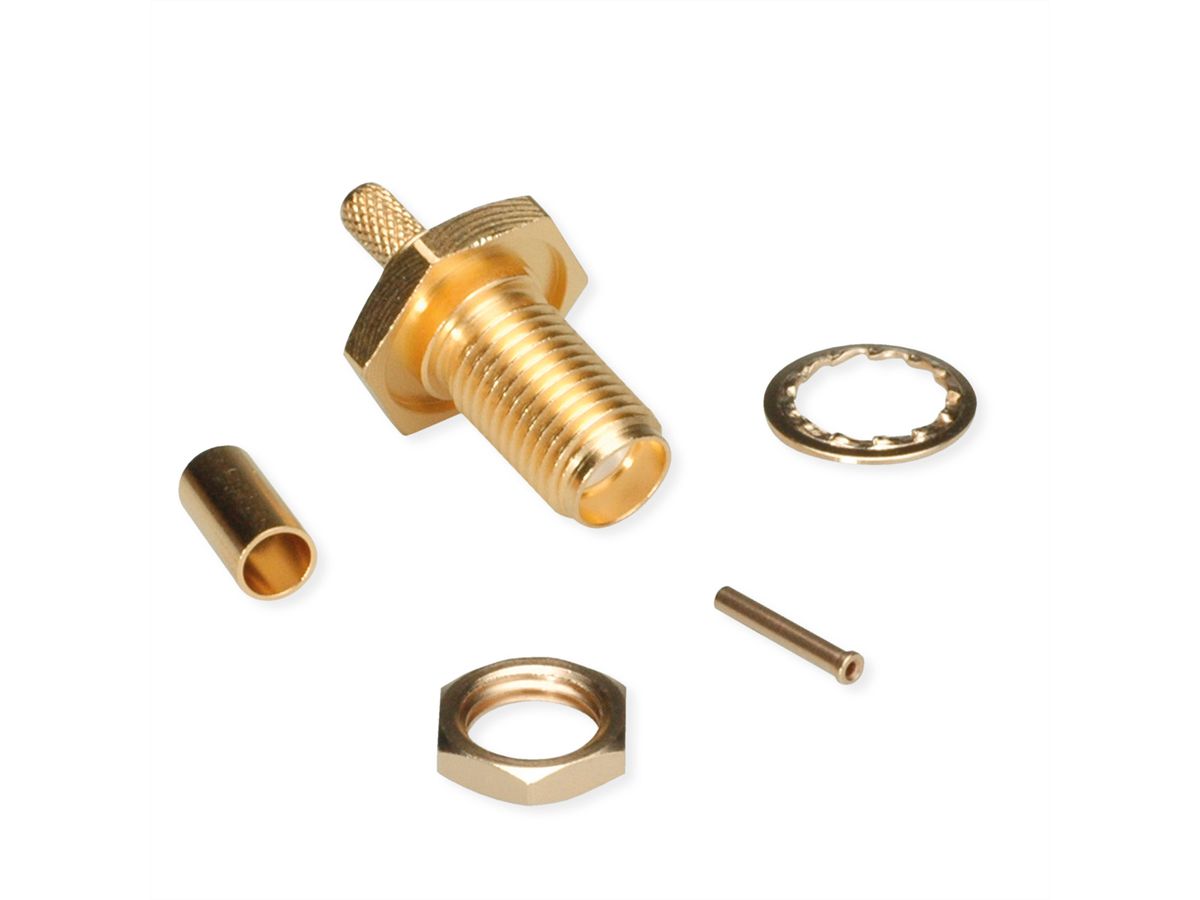

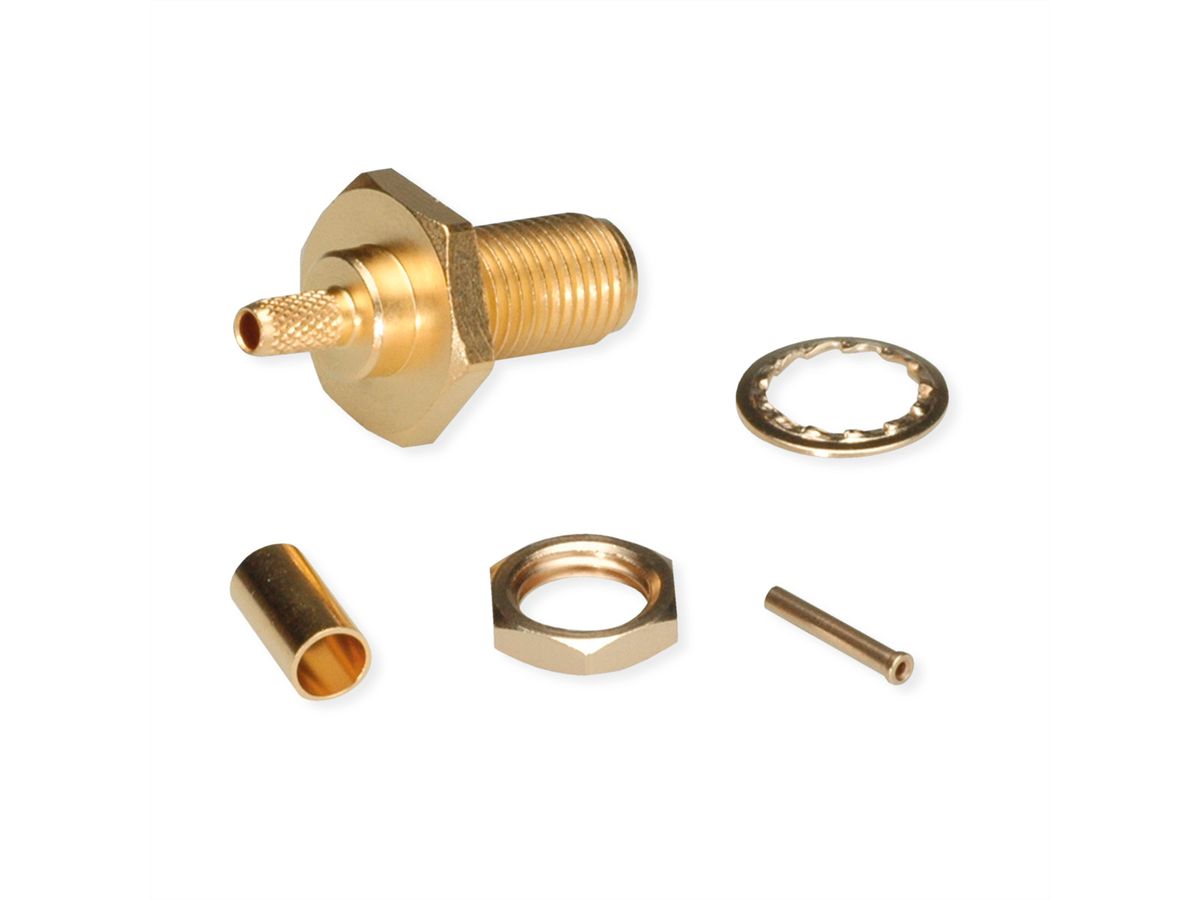

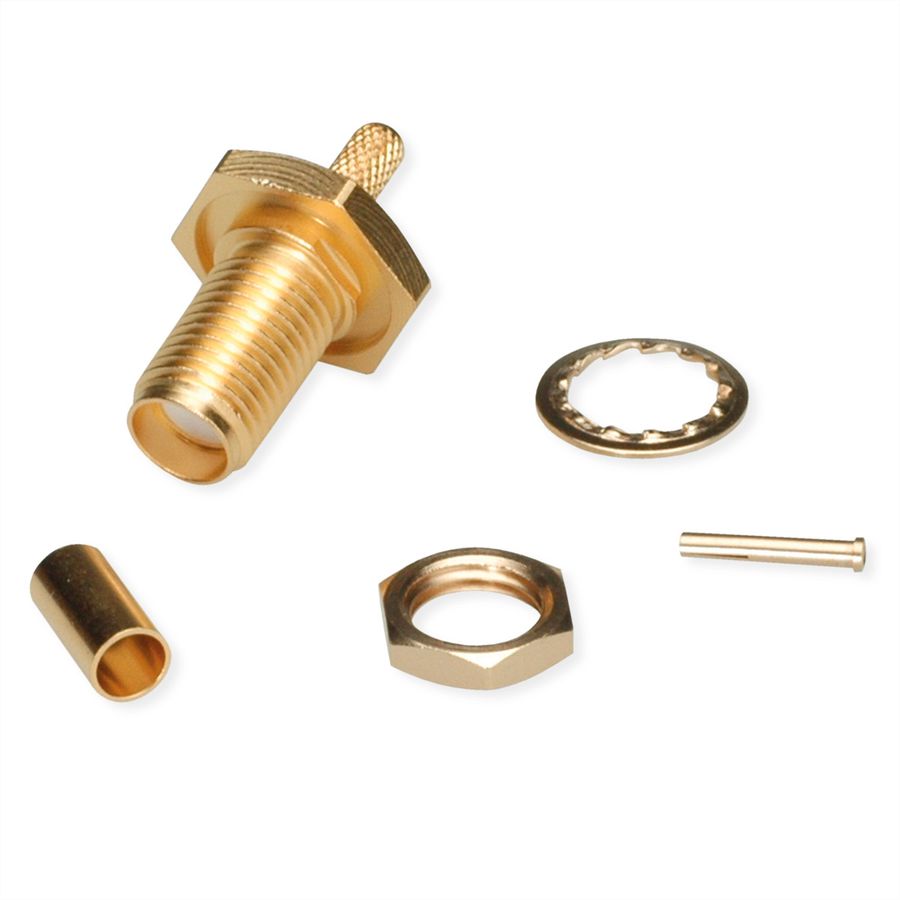

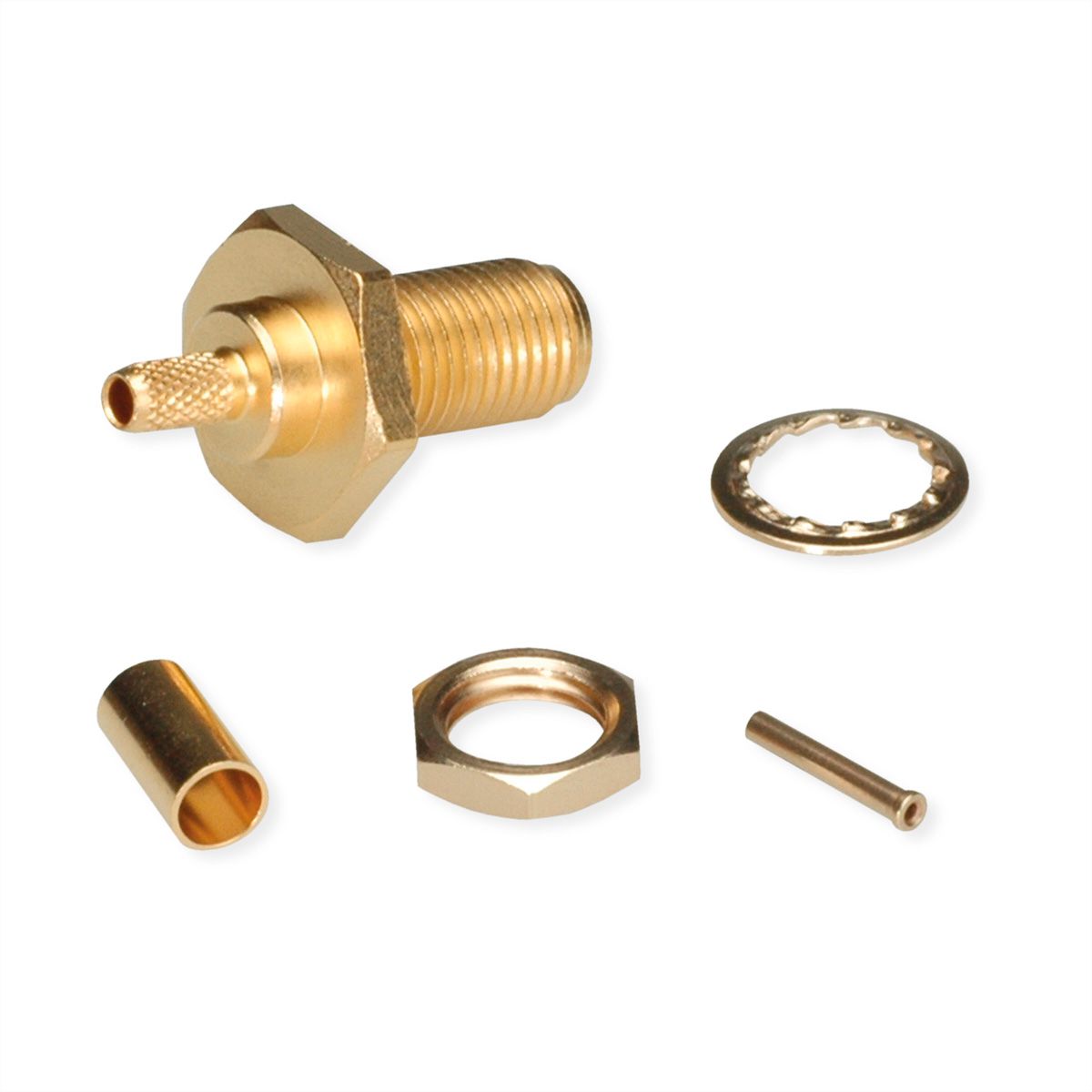

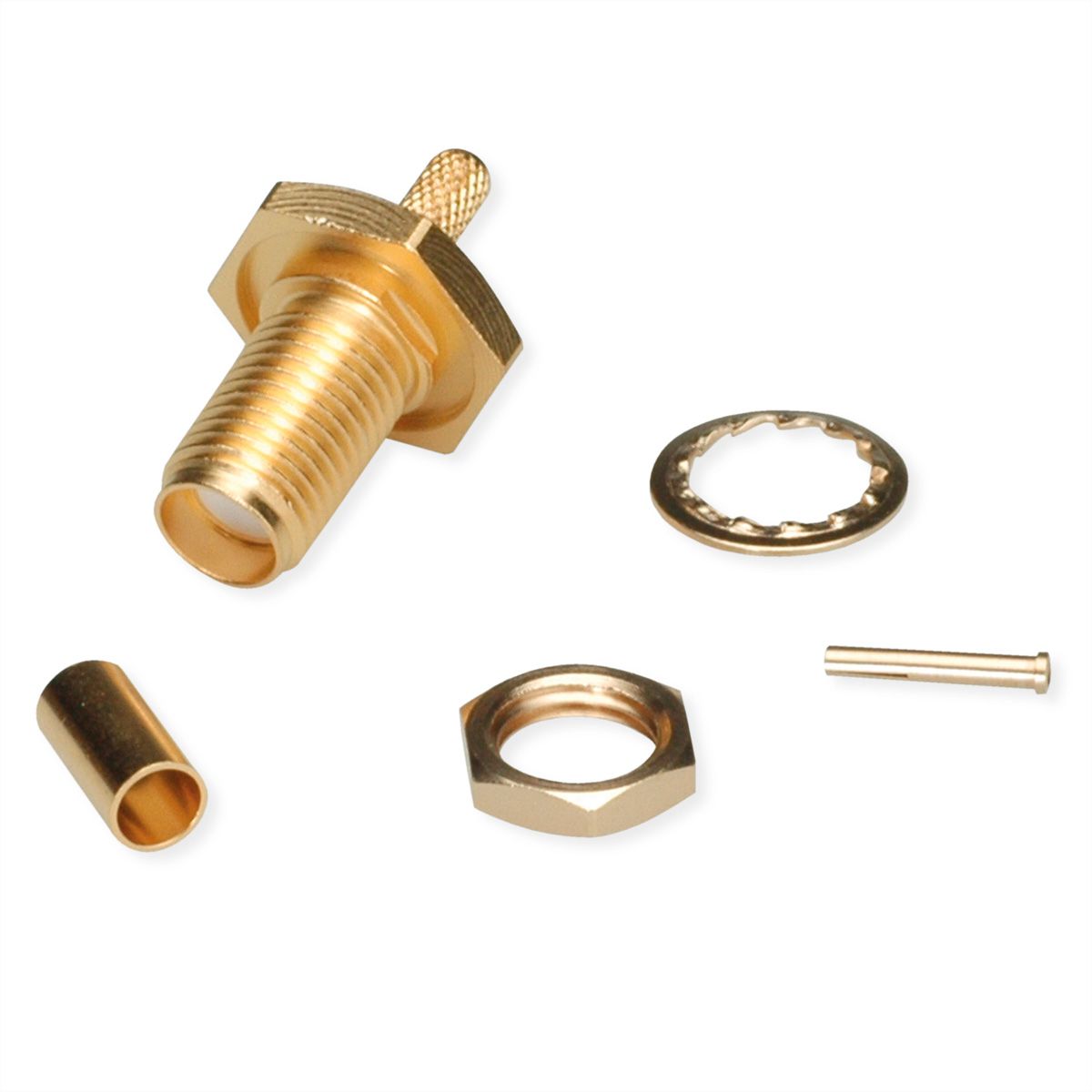

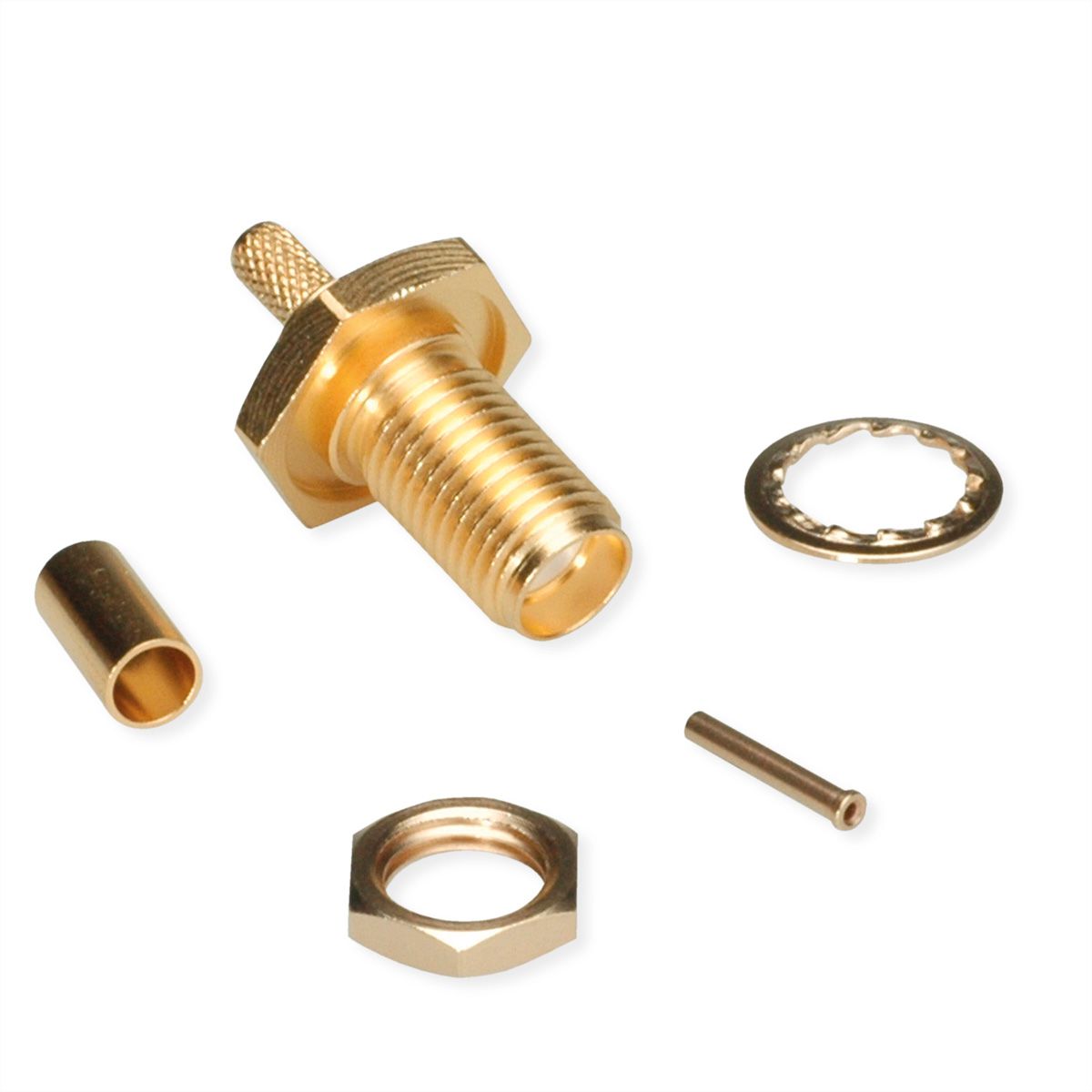

TELEGÄRTNER Prise de câble SMA pour RG-316/U plaquée or

N° d'article 21170418 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024666 EAN 4018359120740 Poids du colis 0,006 kg
TELEGÄRTNER
Nouveautés

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible
Commandes avant 15 heures – livraison dès le lendemain
Télécharger le PDF

Description

La série SMA comprend des connecteurs coaxiaux à vis très couramment utilisés. Selon le modèle, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 ohms. Les connecteurs SMA sont notamment utilisés dans la téléphonie mobile, les satellites et les techniques de mesure.

  • Désignation de l'article : SMA Jck str Bkhd sd/cr G7 Au (ancienne référence J01151A0001)
  • Groupe de câbles ; câble : G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0,48 L/1,5 AF)
  • Surface : or

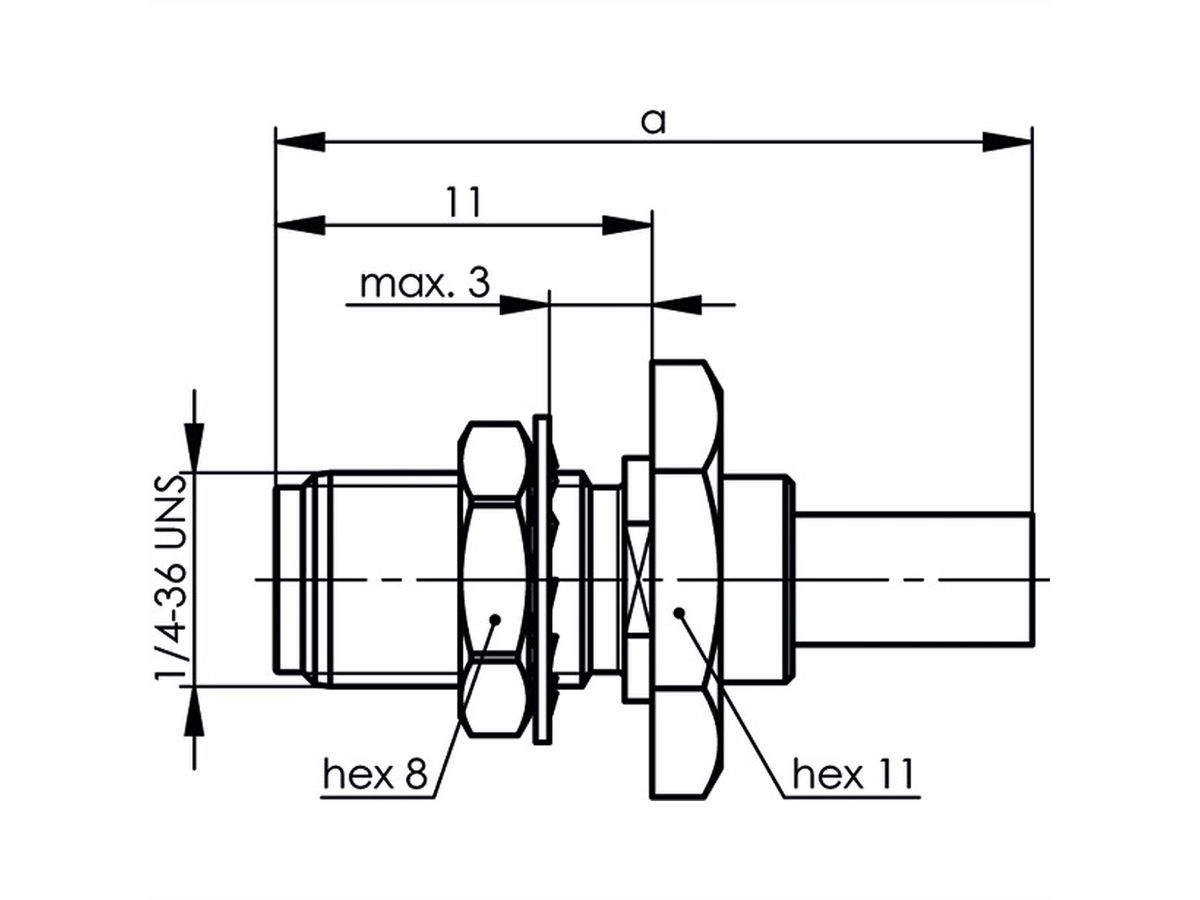

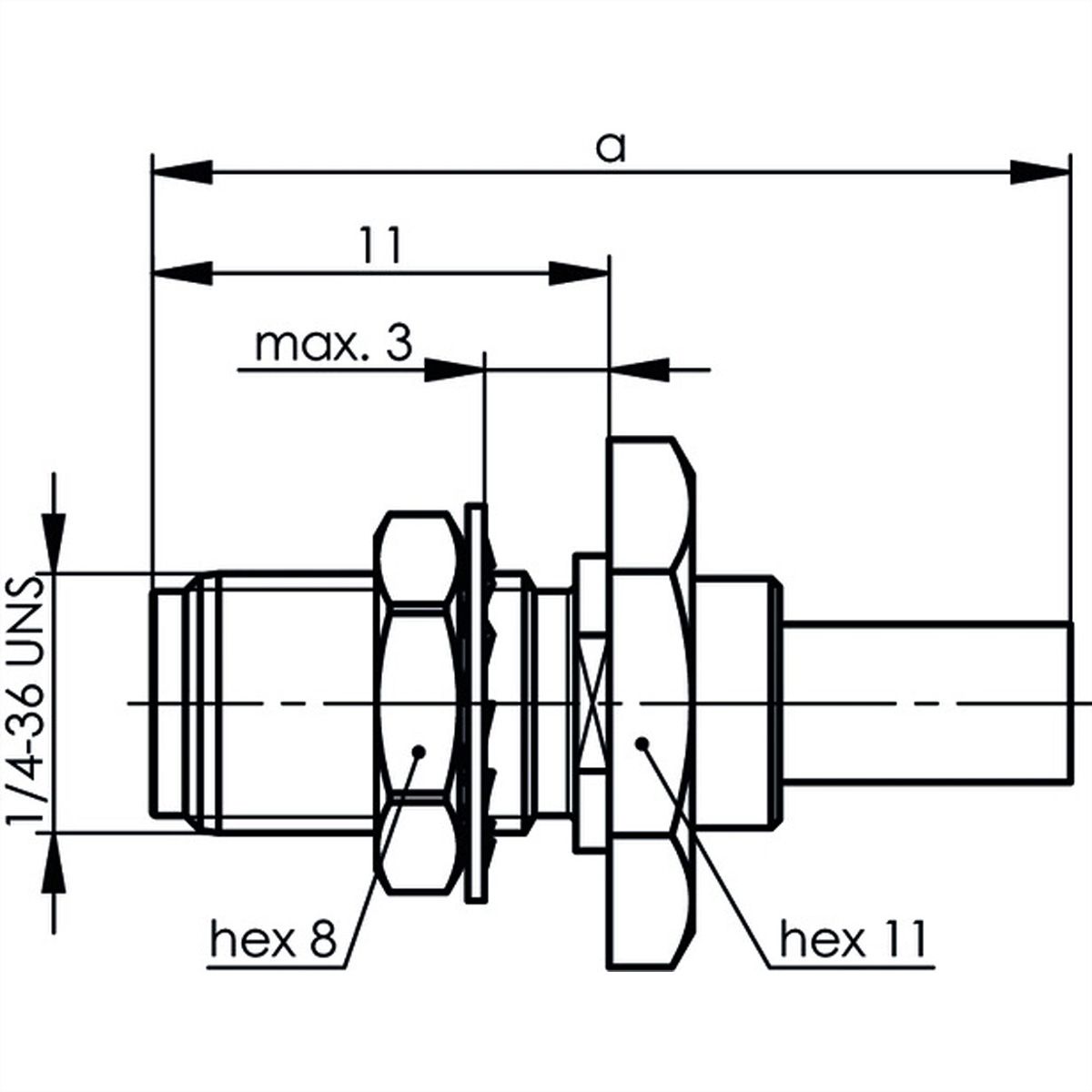

  • Dimensions : a=22
  • Cote de montage : Z027
  • Montage : C0803
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA Bulkhead Jack Crimp
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Femelle
Type de connecteur face 2
Raccordement à souder / à sertir
Classe de protection (Code IP)
IP68
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Hauteur
11 mm
Largeur
11 mm
Profondeur
22 mm
Poids
4 g
Hauteur du colis
30 mm
Largeur du colis
70 mm
Profondeur du colis
120 mm
Poids du paquet
0.006 kg

Téléchargements

Fiche technique du fabricant - English (28,5 Kio) Dessin technique - English (414,9 Kio)
