Description

Ces connecteurs satisfont à l'étanchéité transversale dans la face d'enfichage entre la fiche et la douille à l'état enfiché selon IP 68.

• Couple d'embrayage recommandé 4 - 6 Nm
• Matériau : Pièces de contact à ressort CuBe2, CuNi1Pb1P(C97)
• Durée de vie (connexions) ≥ 500
• Matériau : Conducteur extérieur CuZn39Pb3
• Matériau : Autres pièces métalliques CuZn39Pb3
• Matériau : Pièces isolantes PTFE
• Matériau : Joints silicone, NBR
• Surface : Conducteur intérieur Cu2Ag5
• Surface : conducteur extérieur CuSnZn3 (Telealloy) ; Ag2CuSnZn0,5 (Optargen)
• Surface : Autres pièces métalliques CuSnZn3 (Telealloy), Cu2Ni5

• Résistance de contact du conducteur intérieur ≤ 1,5 mΩ
• Résistance de contact du conducteur extérieur ≤ 1 mΩ
• Résistance d'isolement ≥ 5 GΩ
• Rigidité diélectrique 2,5 kVeff/50 Hz
• Impédance caractéristique 50 Ω
• Perte de retour : Version droite ≥ 30,5 dB/1 GHz
• Perte de retour : Version angulaire ≥ 30,5 dB / 1 GHz
• Tension de fonctionnement ≤ 1 kVeff/50 Hz
• Gamme de fréquences jusqu'à 11 GHz

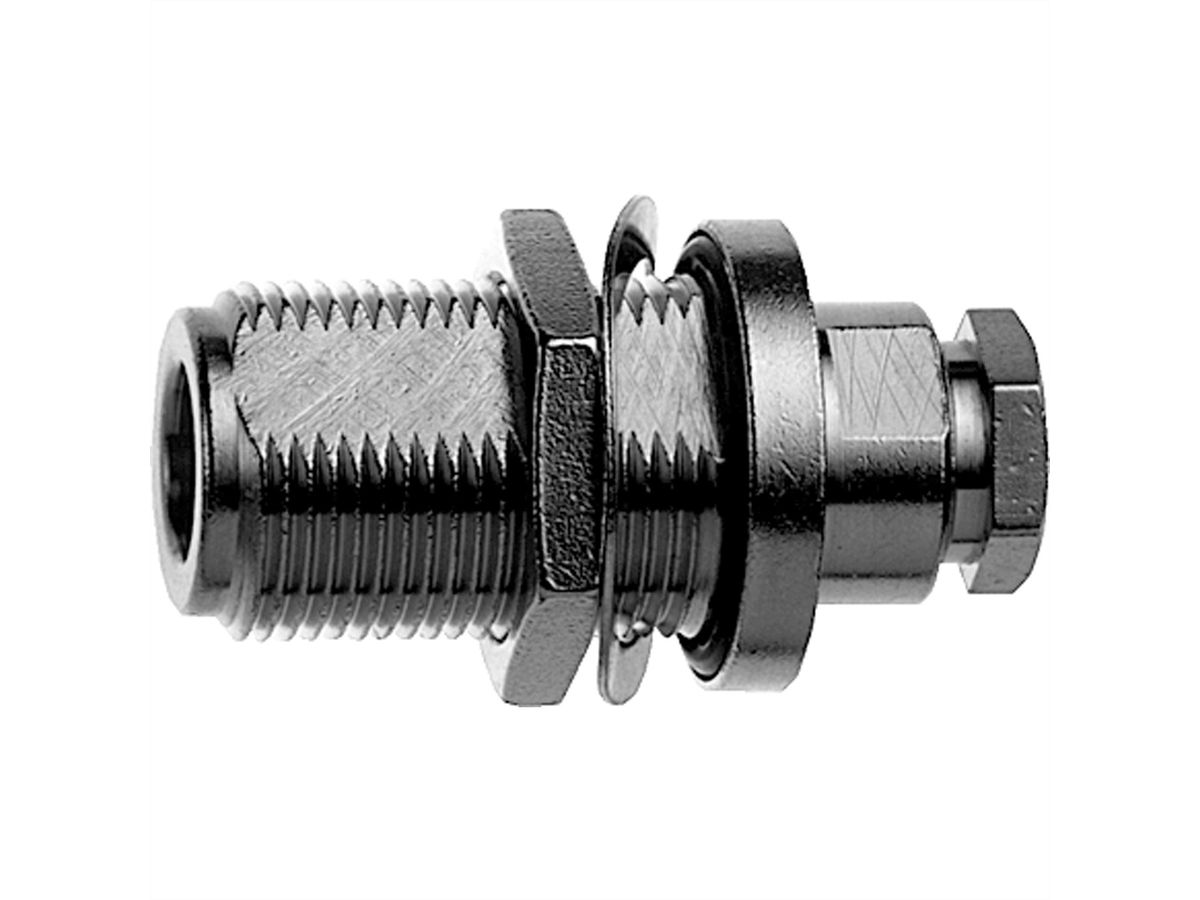

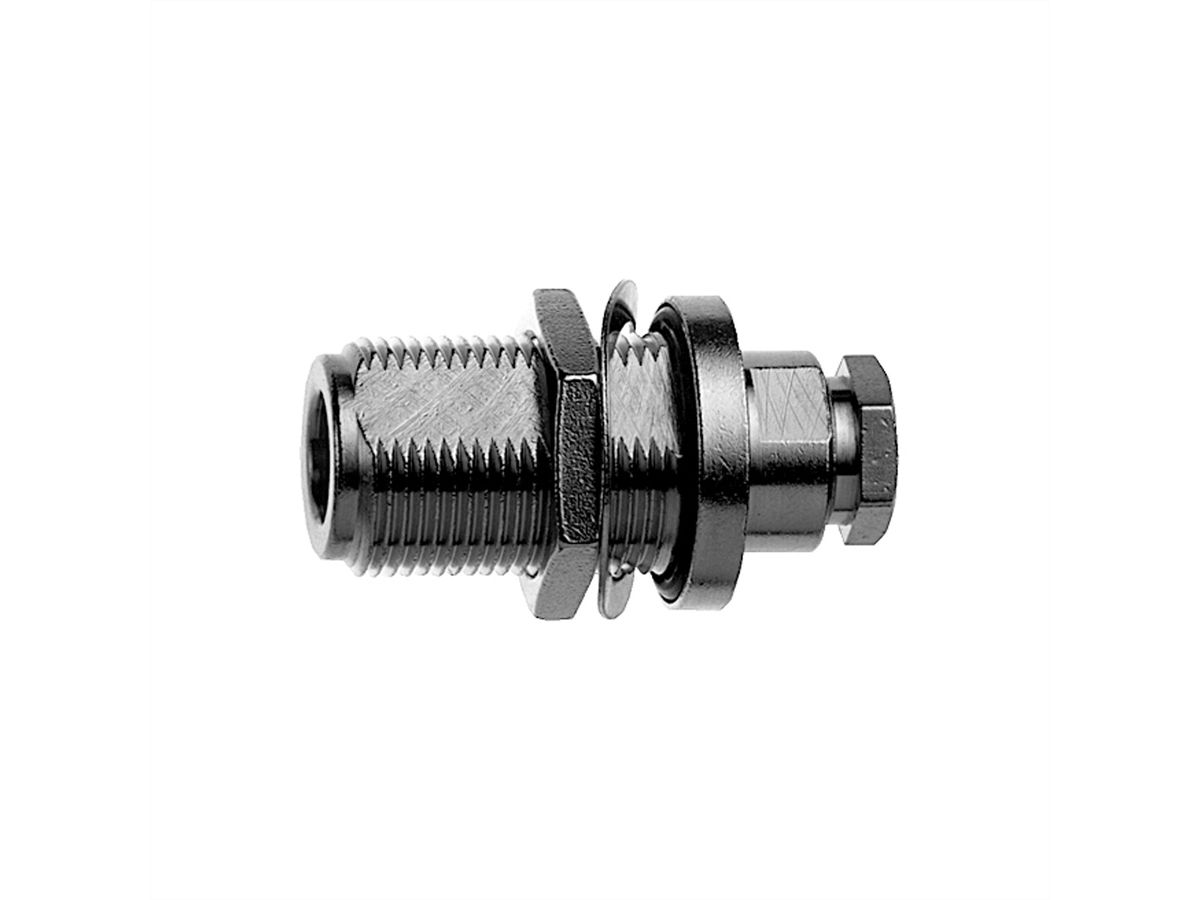

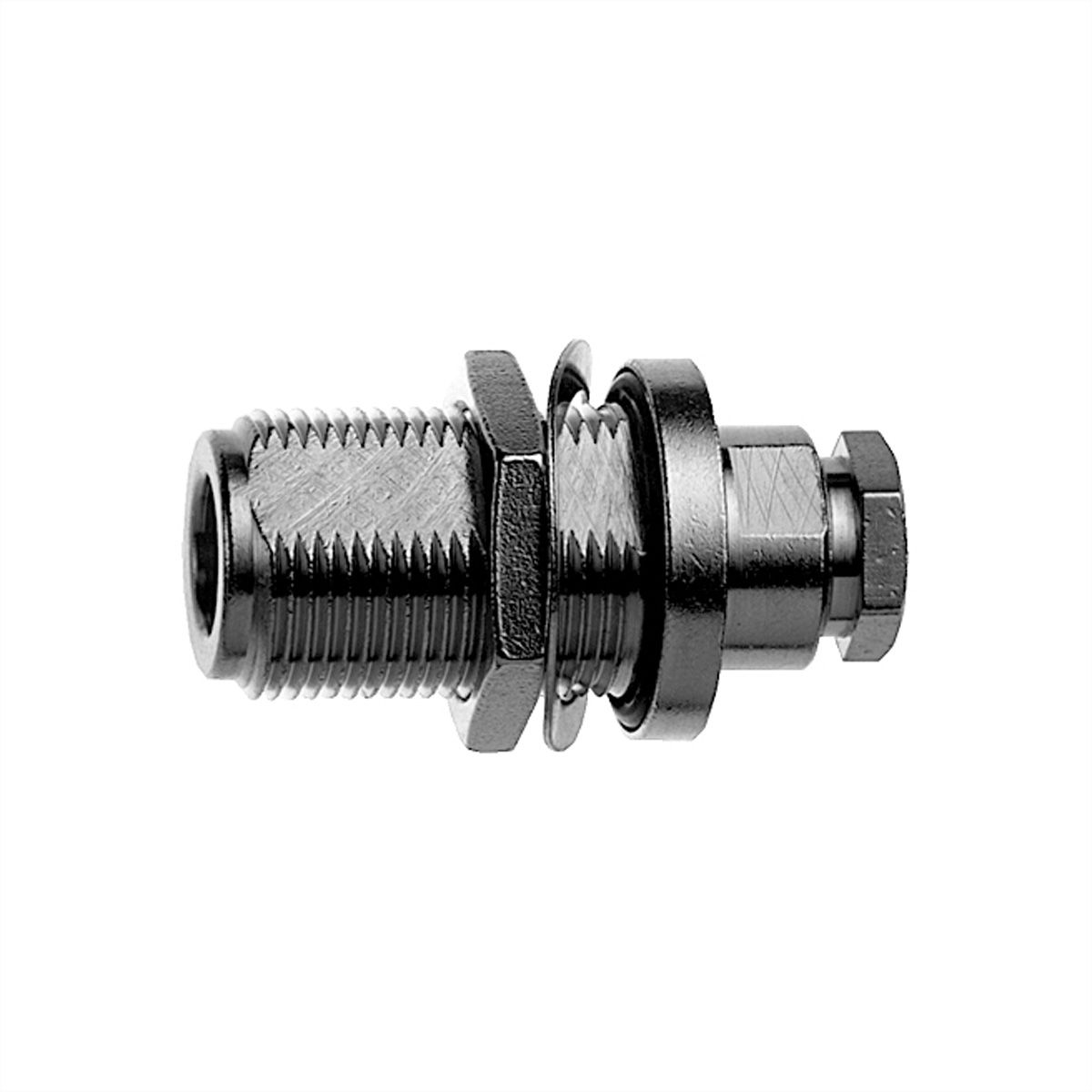

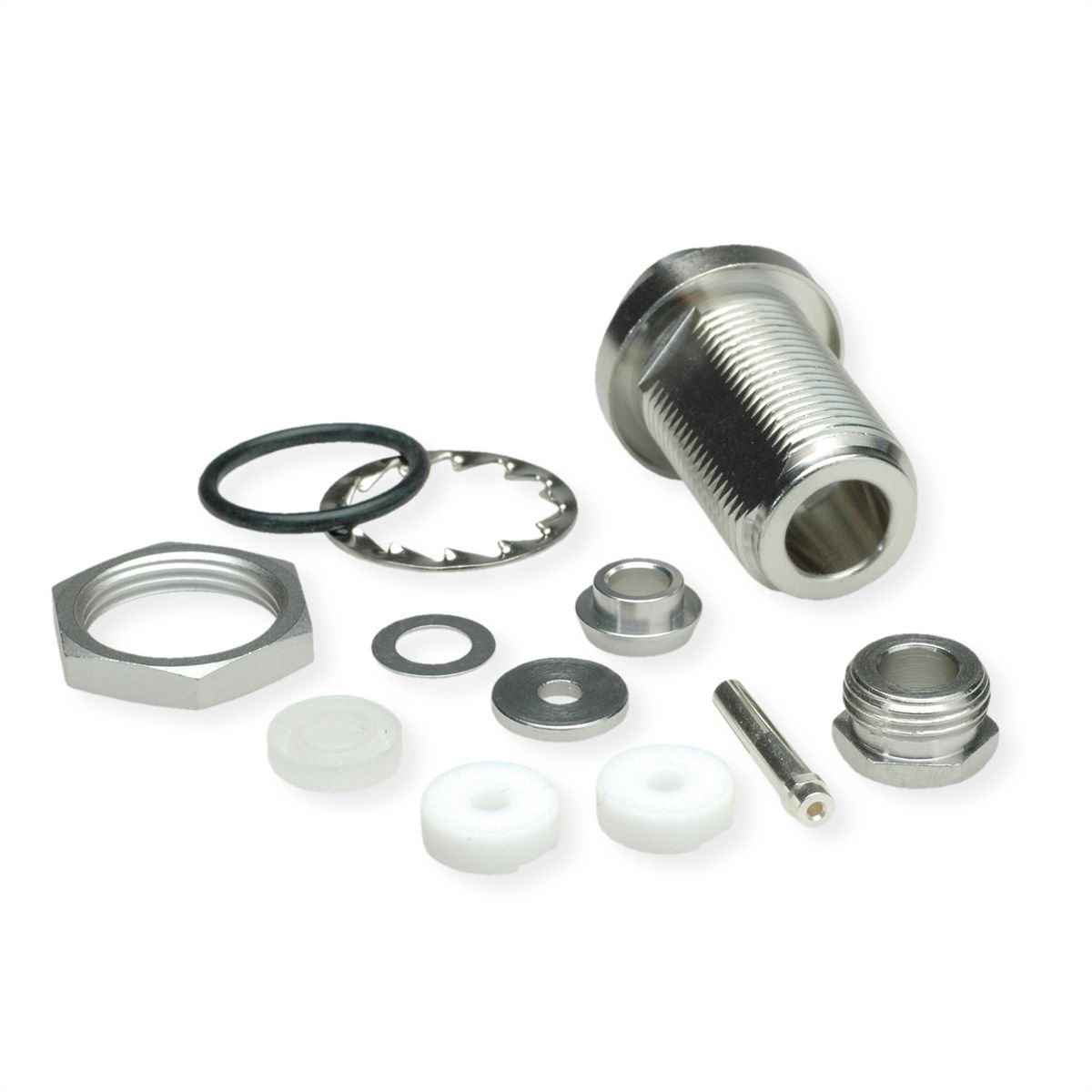

Remarque: photo non-contractuelle

Spécifications

Constructeur	TELEGÄRTNER
Groupe de produits	connecteurs de fils
Types de produits	Connecteurs coaxiaux
Couleur	argent
Nombre de ports	1
Direction de la prise	droit
Hauteur du colis	20 mm
Largeur du colis	80 mm
Profondeur du colis	120 mm
Poids du paquet	0.043 kg

Téléchargements

Fiche technique du fabricant - English (60,1 Kio)

Téléchargement
