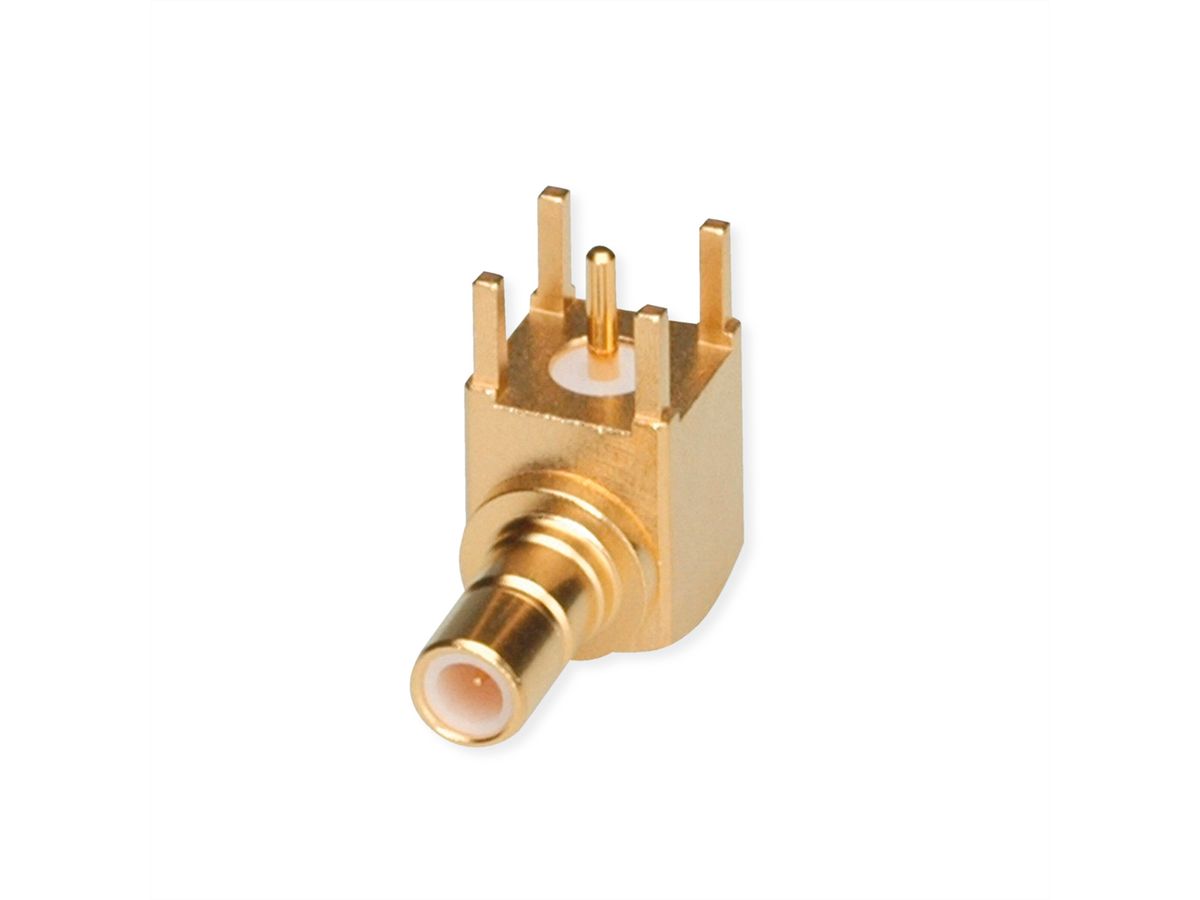

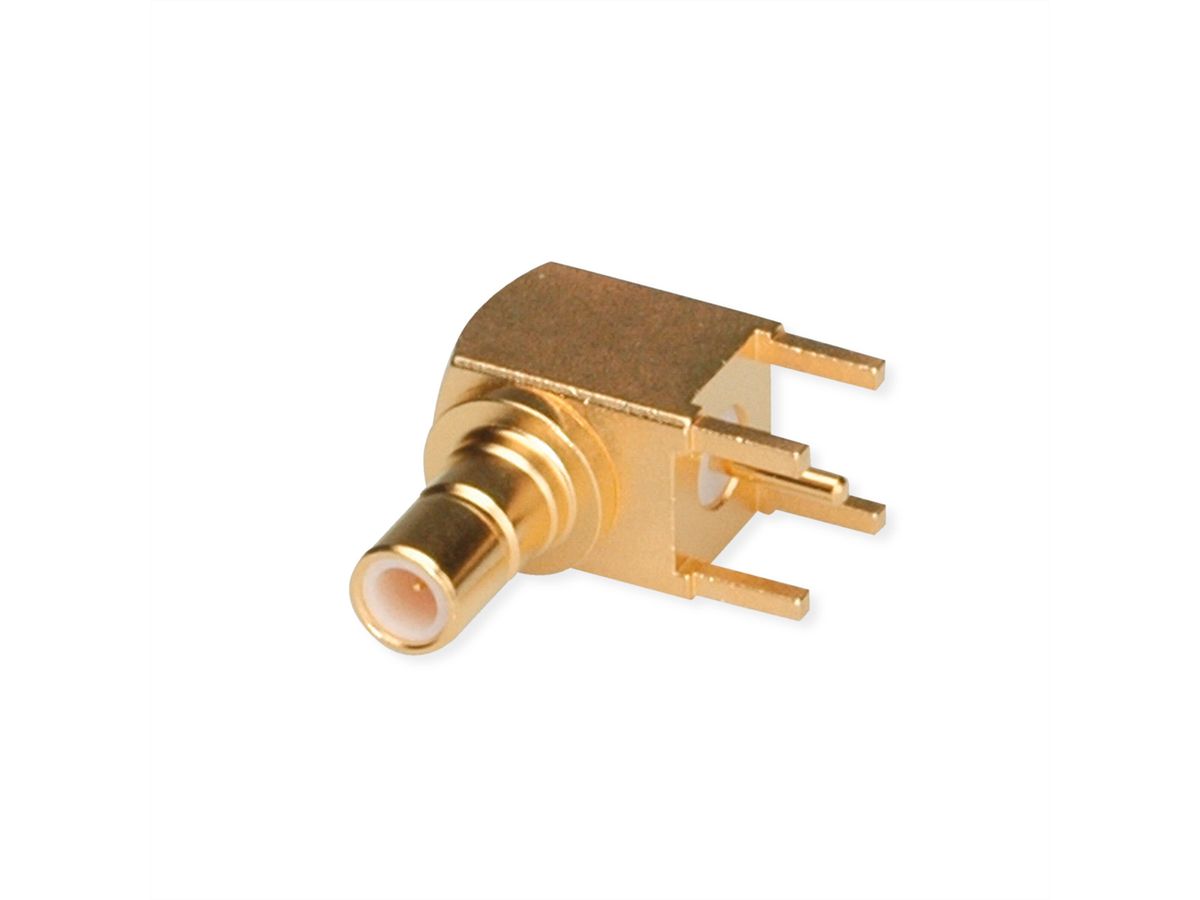

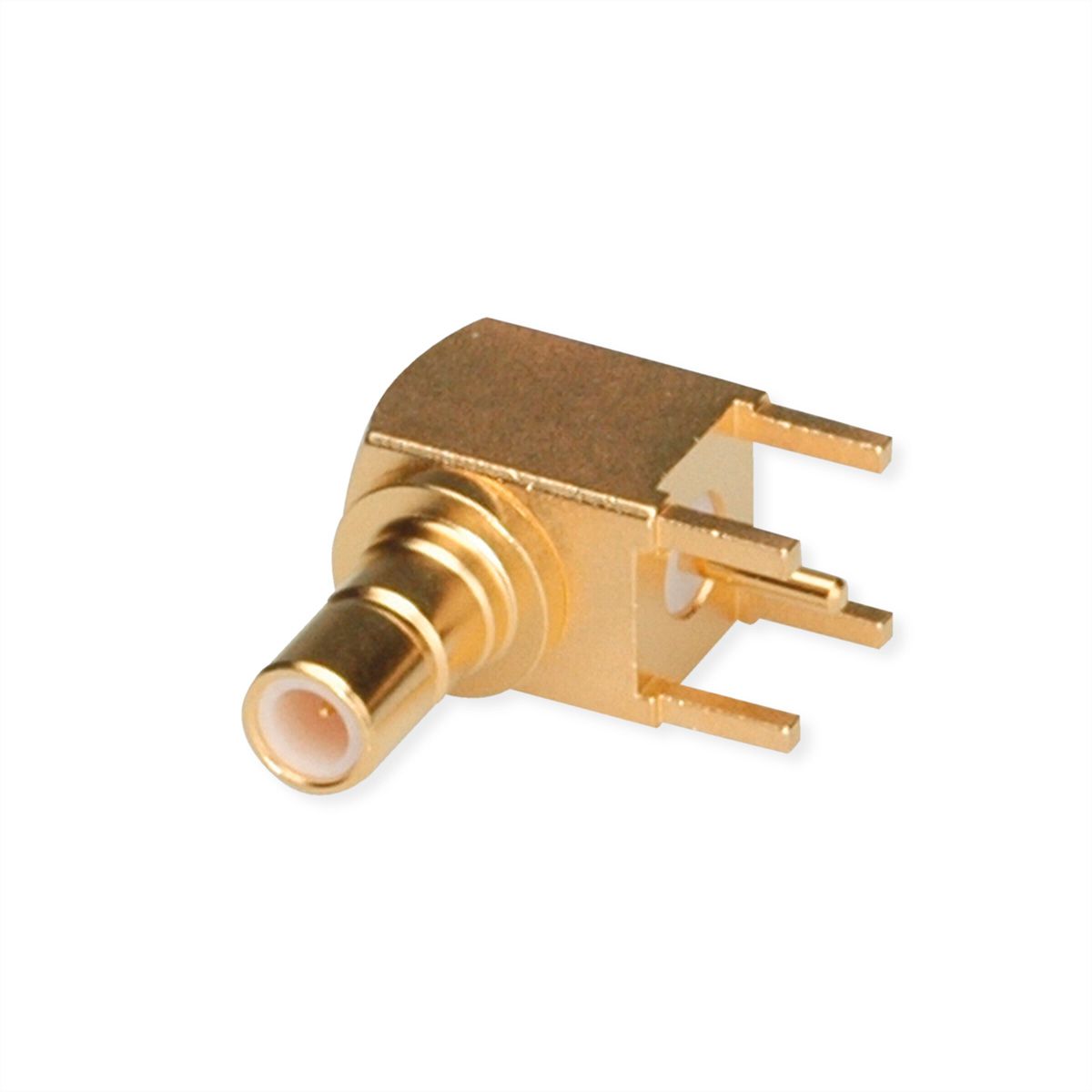

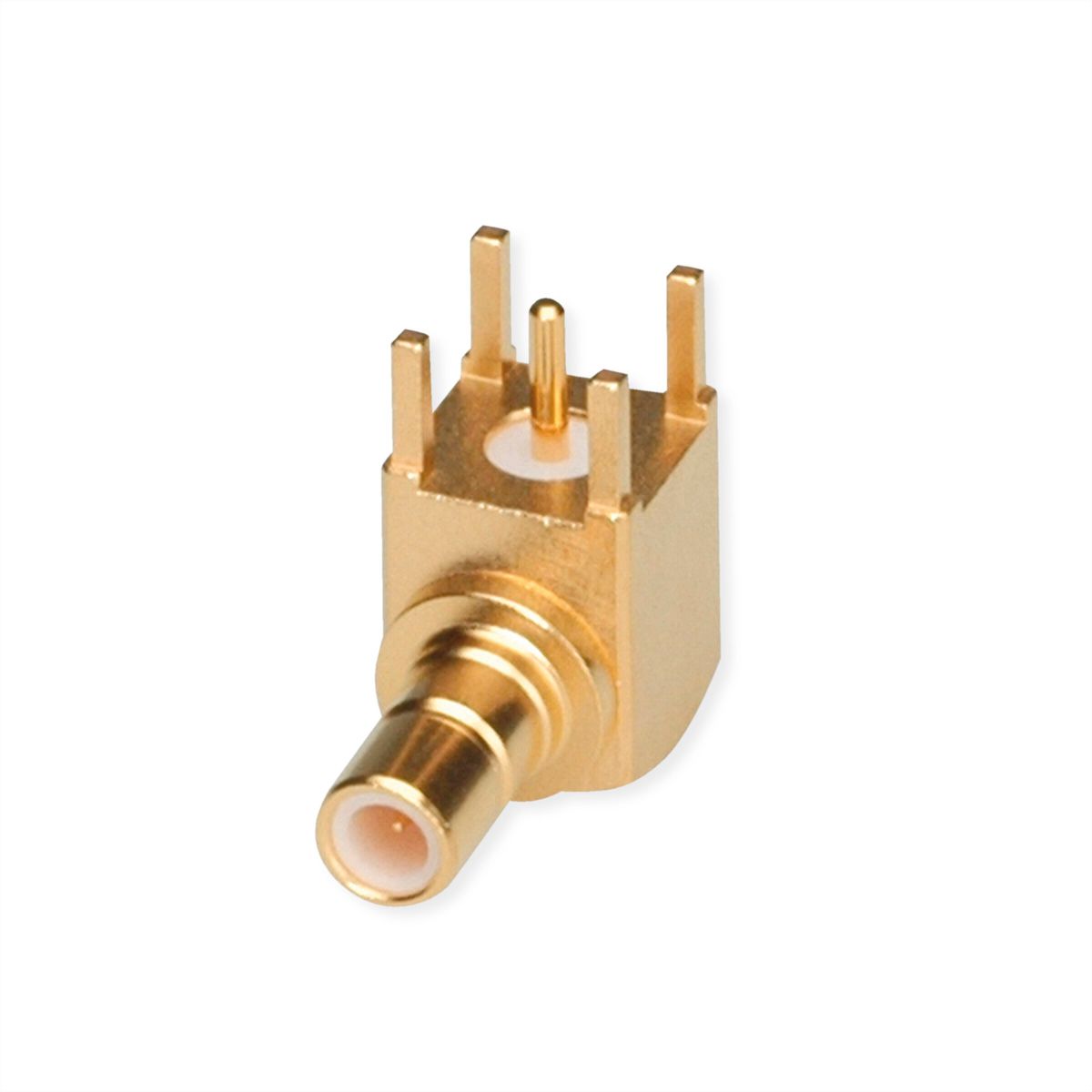

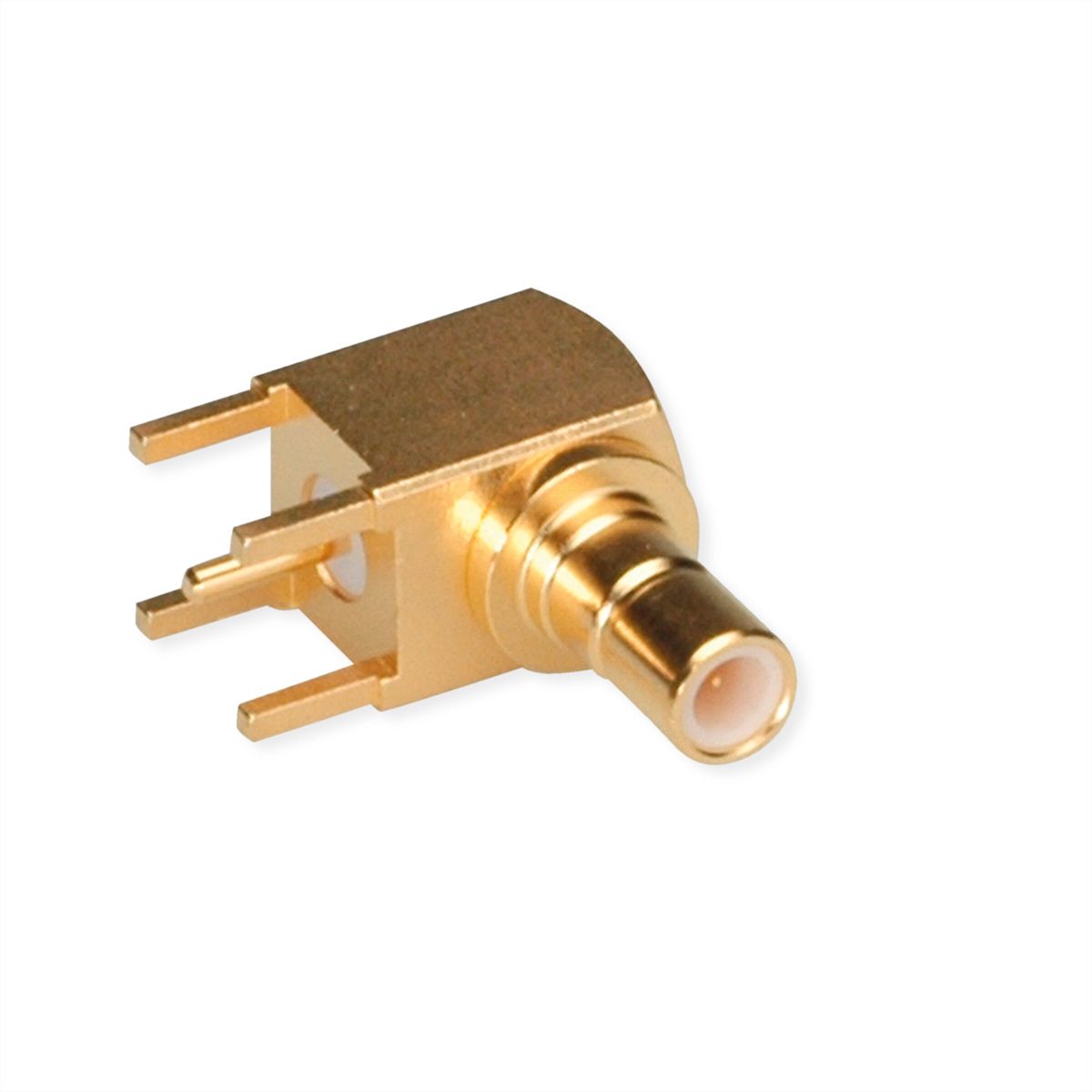

TELEGÄRTNER Connecteur SMB-LTP coudé print

N° d'article 21170400 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024863 EAN 4018359543211 Poids du colis 0,008 kg
TELEGÄRTNER

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible env. 4 jan. 2027
Télécharger le PDF

Description

Les connecteurs SMB sont dotés d'une technologie d'encliquetage qui garantit une connexion rapide mais sûre et peuvent être utilisés jusqu'à une fréquence de 4 GHz. Les connecteurs ont une impédance caractéristique de 50 ohms.

  • Désignation de l'article : SMB Plg 90 sd/sd PCB Au (ancienne référence J01160A0591)
  • Série : SMB
  • Surface : or
  • Cote de montage : Z025
Caractéristiques électriques
  • Résistance de contact conducteur interne ≤ 5 mΩ
  • Résistance de contact conducteur externe ≤ 2,5 mΩ
  • Résistance d'isolement ≥ 1 GΩ
  • Rigidité diélectrique 750 V / 50 Hz
  • Impédance caractéristique 50 Ω

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
PCB Angle PLug
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMB
Genre du connecteur face 1
Mâle
Type de connecteur face 2
Raccordement à souder
Direction de la prise
coudé
Impédance caractéristique
50 Ohm
Gamme de fréquence (max.)
4 GHz
Température de fonctionnement min.
-55 °C
Température de fonctionnement max.
120 °C

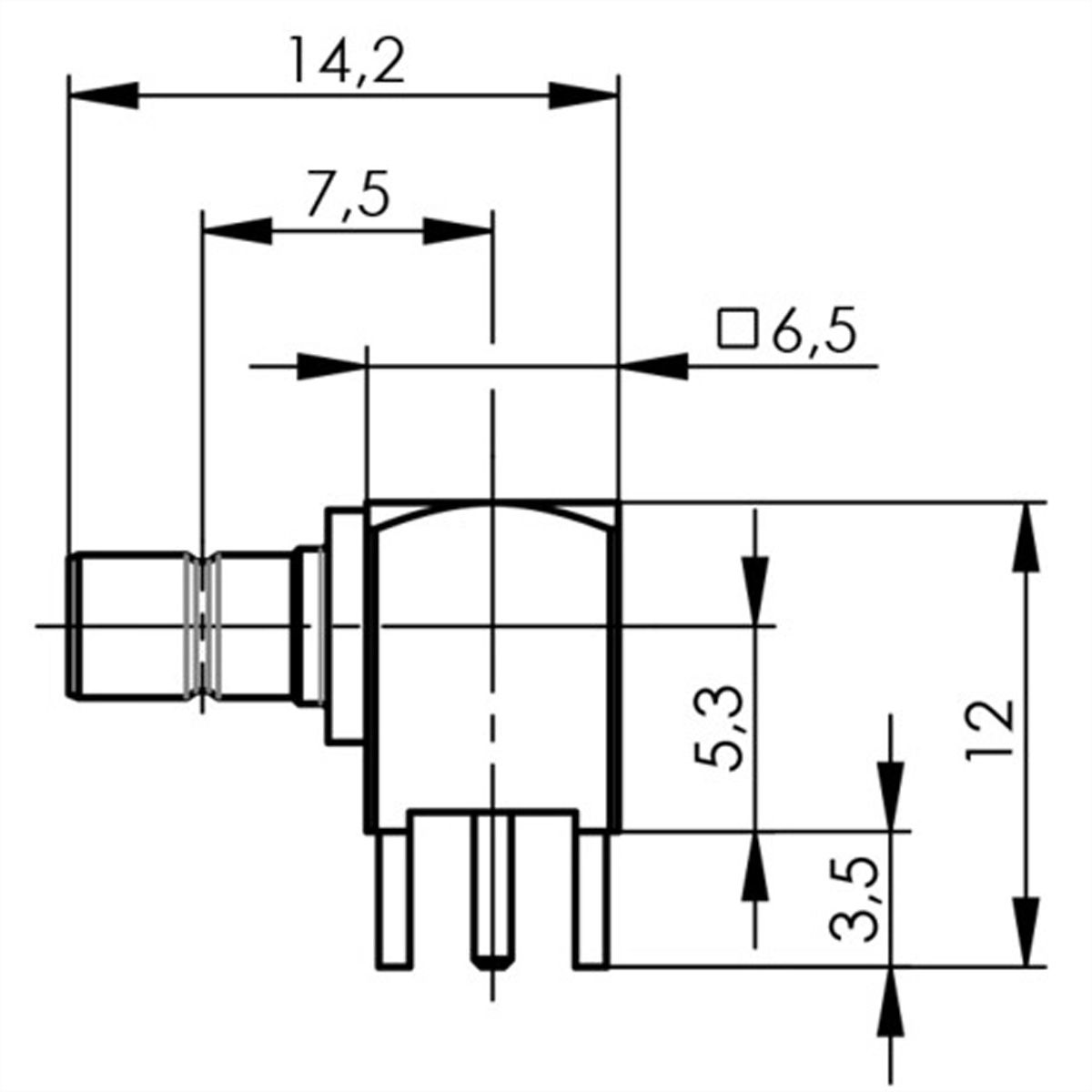

Hauteur
12 mm
Largeur
6.5 mm
Profondeur
14.2 mm
Poids
3.3 g
Hauteur du colis
40 mm
Largeur du colis
70 mm
Profondeur du colis
110 mm
Poids du paquet
0.008 kg

Téléchargements

Fiche technique du fabricant - English (70,3 Kio)
