Description

Les connecteurs SMB sont dotés d'une technologie encliquetable qui garantit une connexion rapide mais sécurisée et peuvent être utilisés jusqu'à une fréquence de 4 GHz. Les connecteurs ont une impédance caractéristique de 50 ohms.

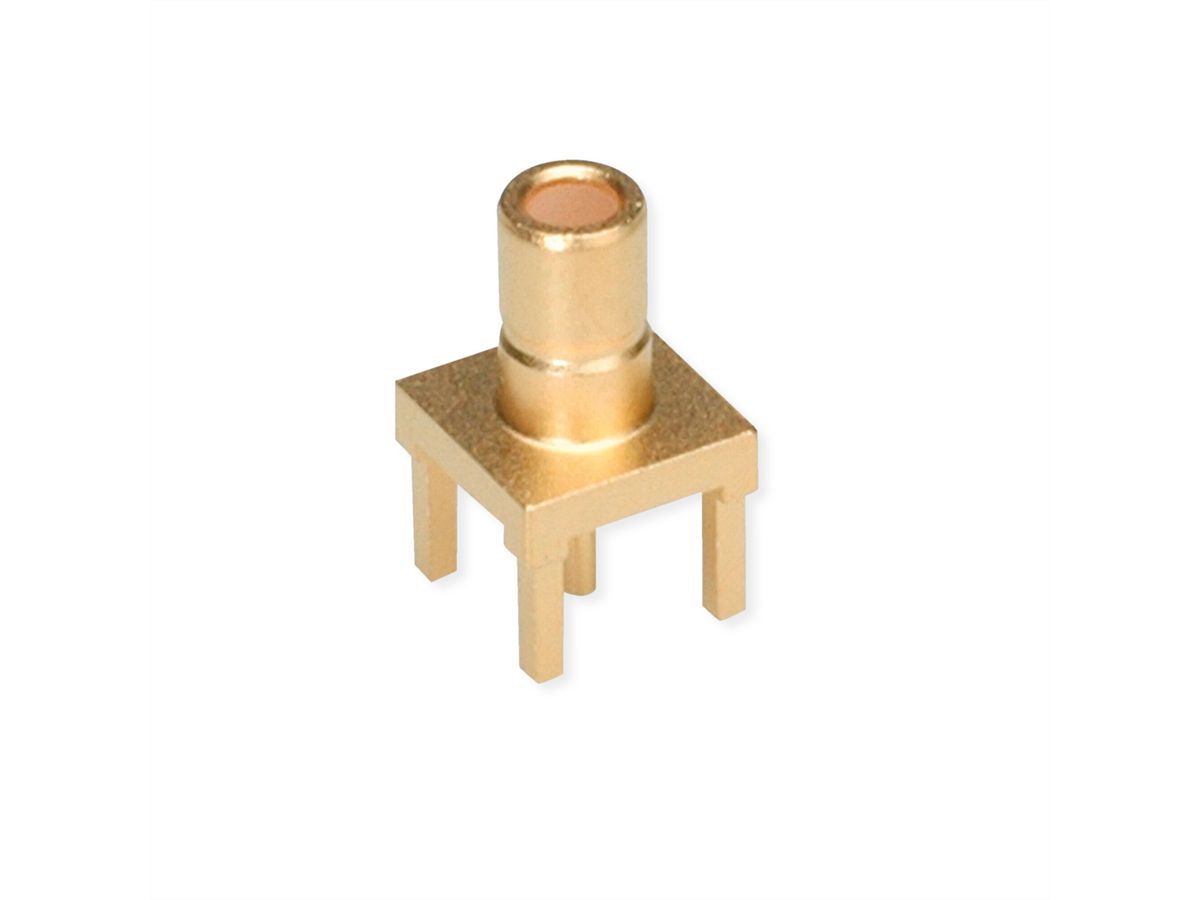

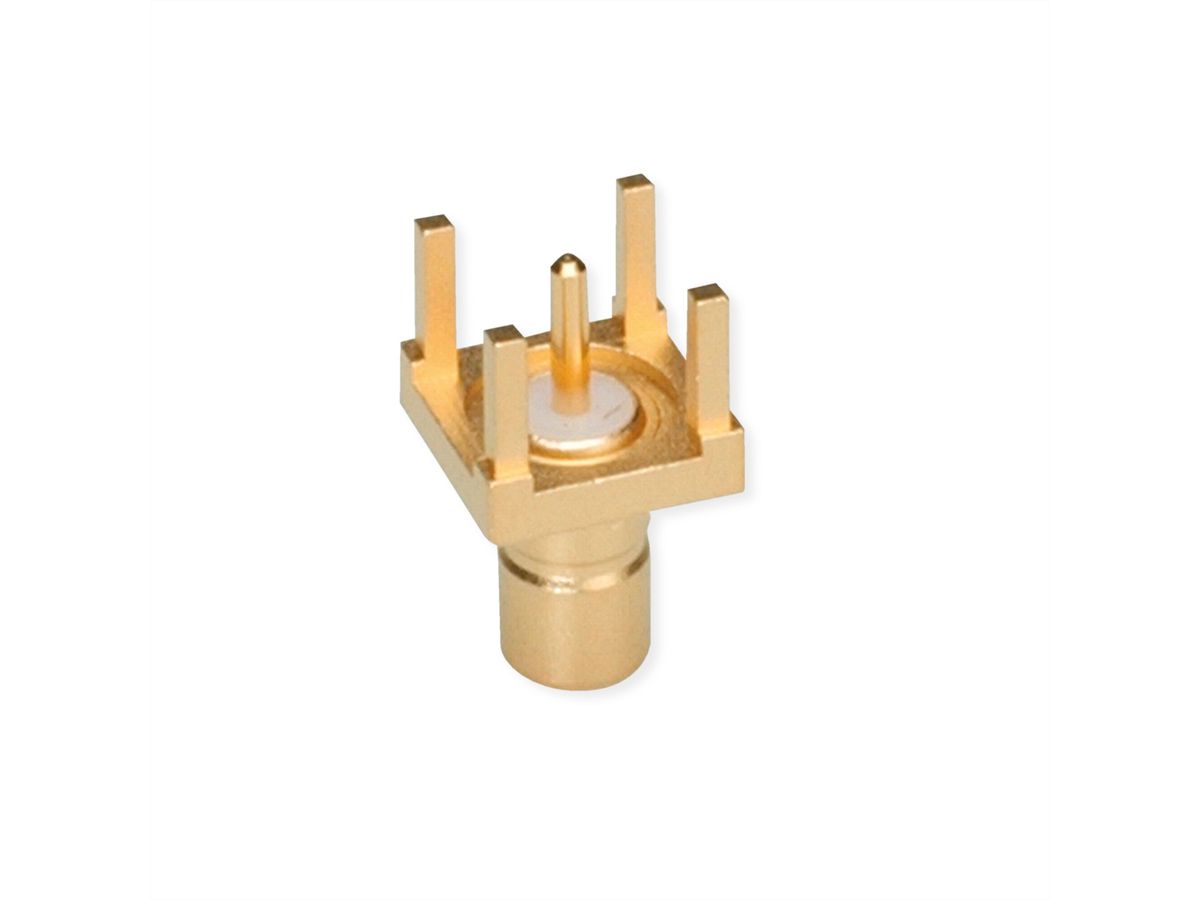

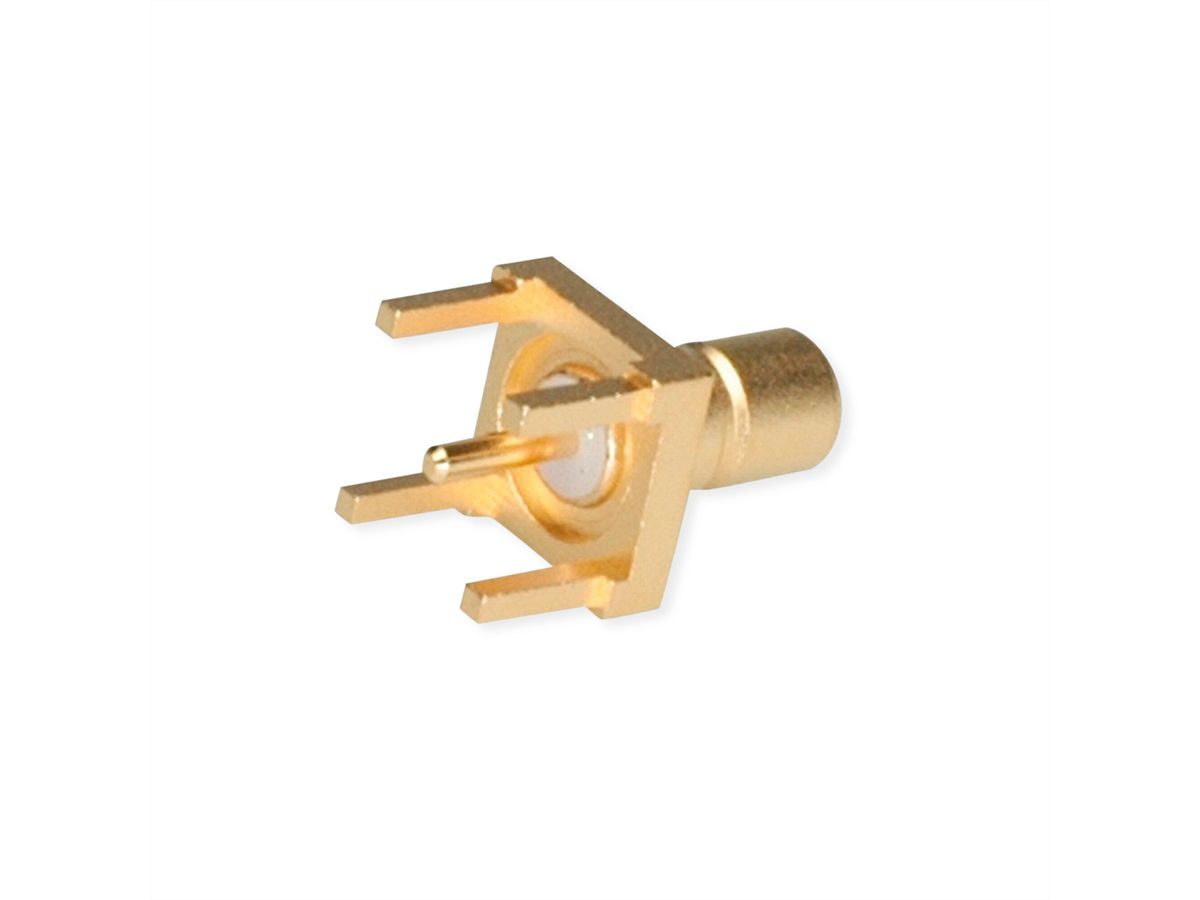

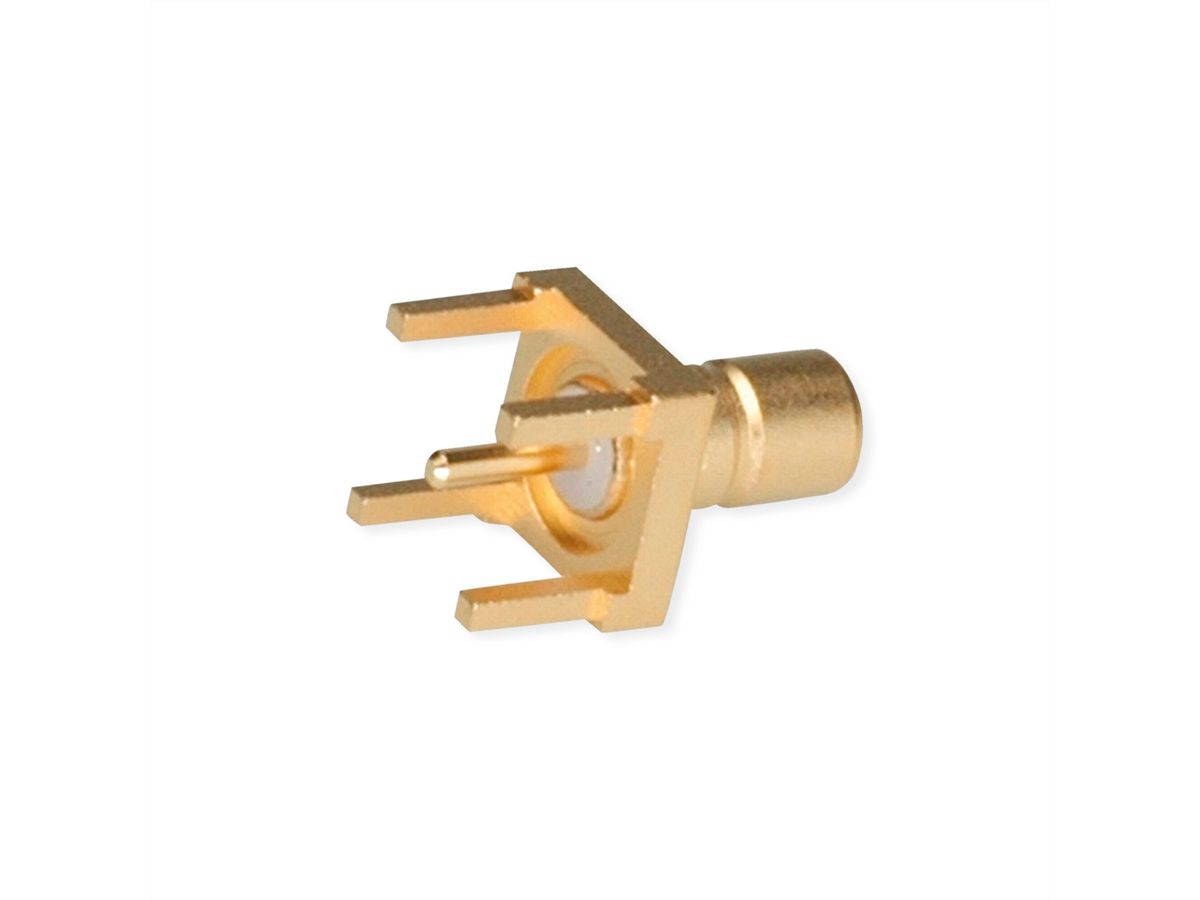

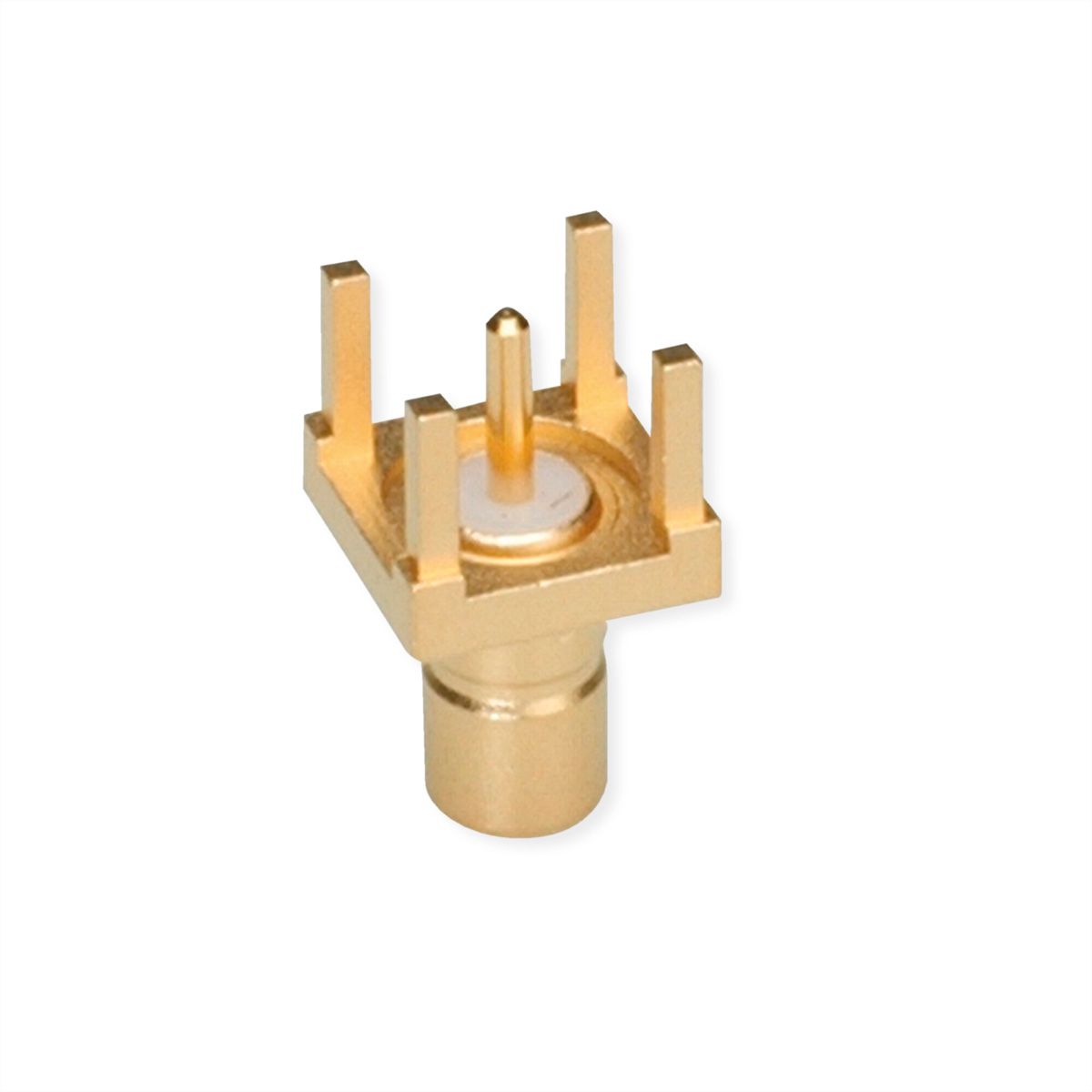

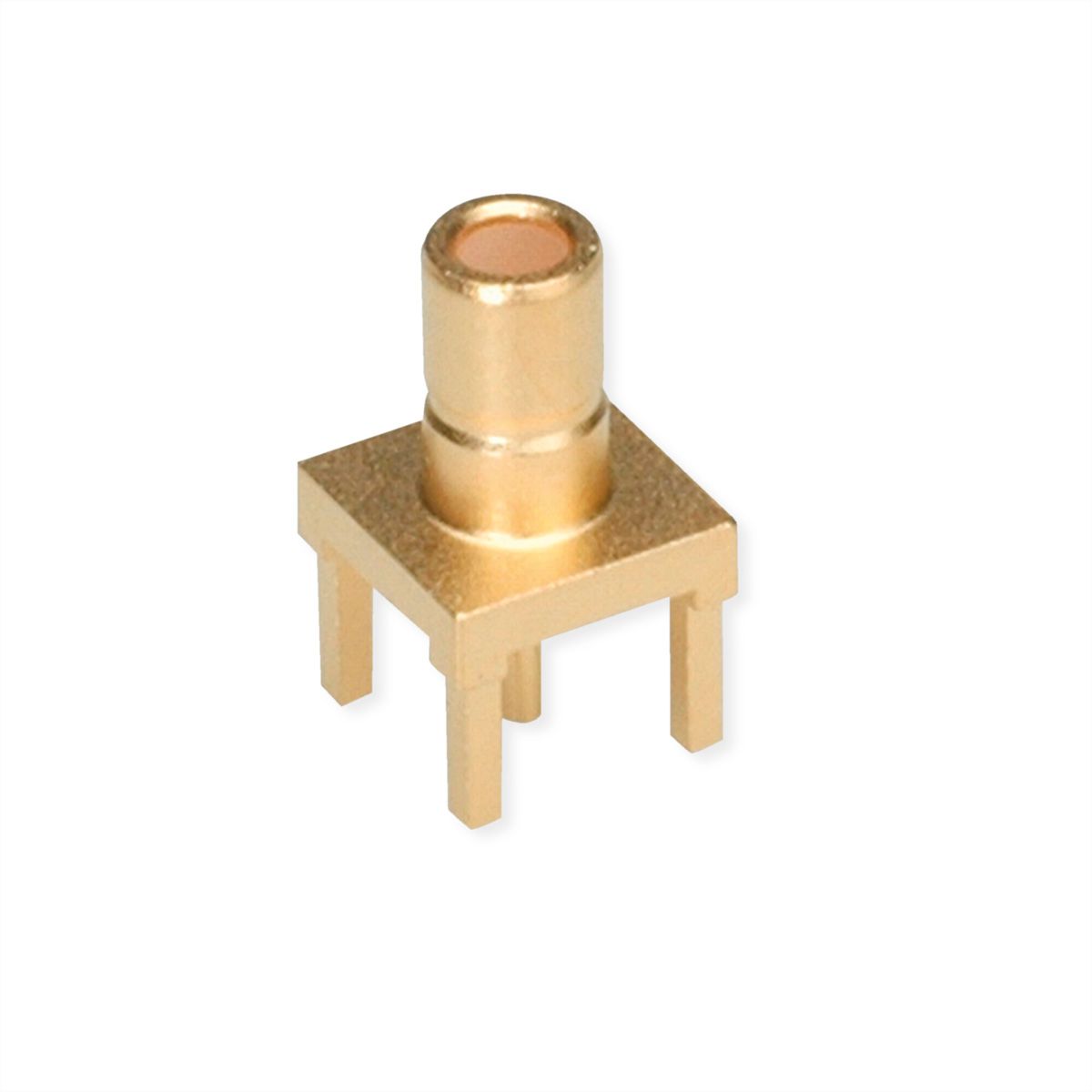

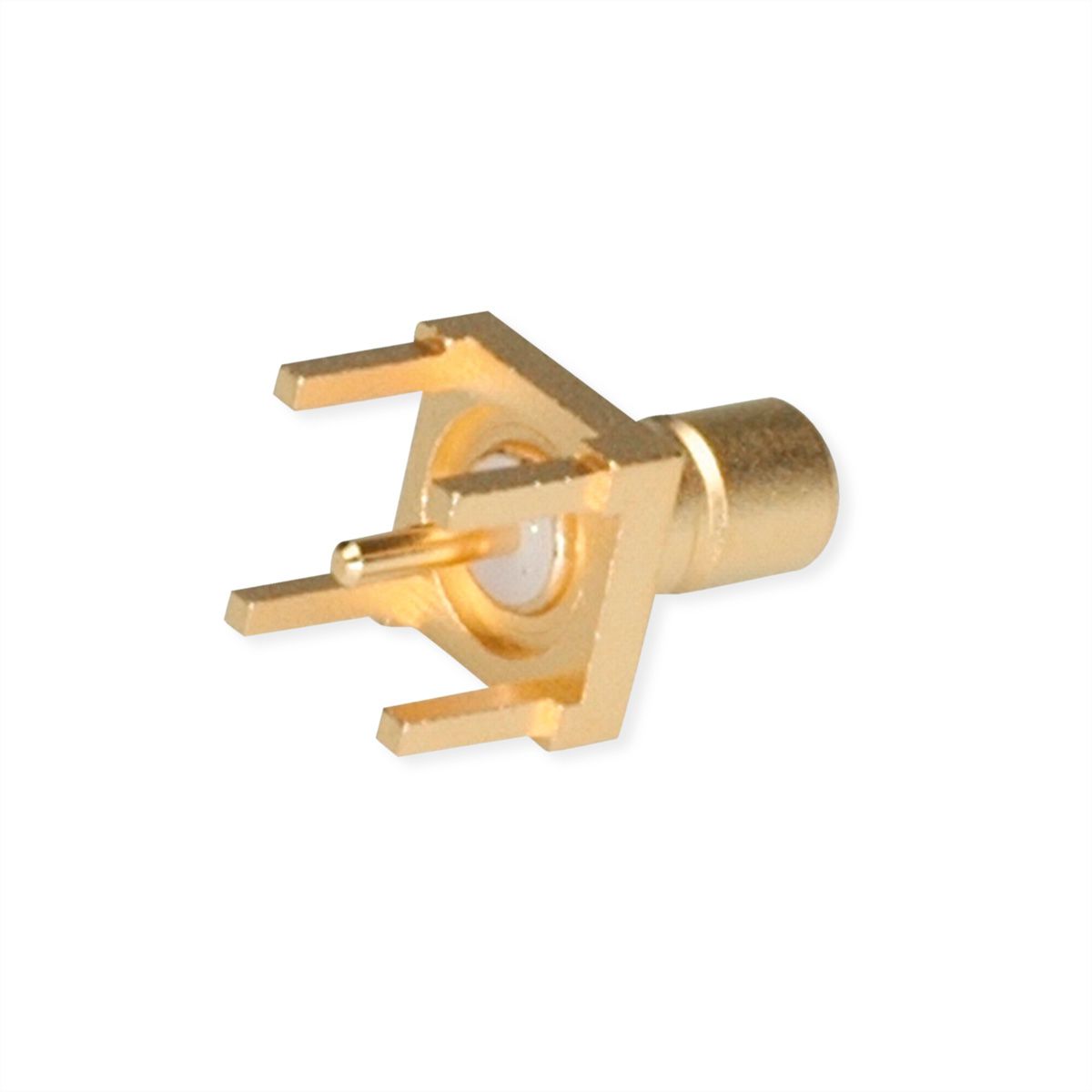

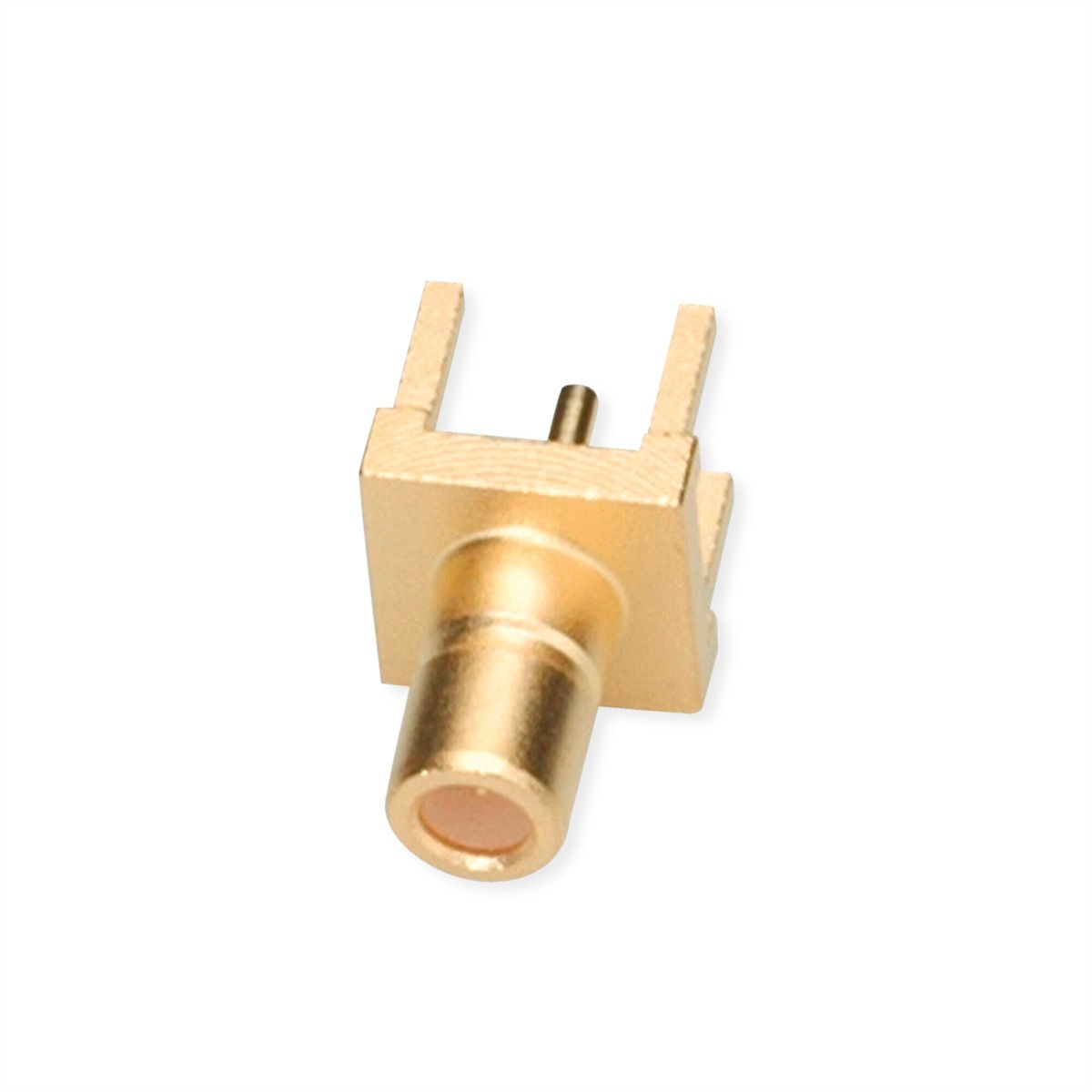

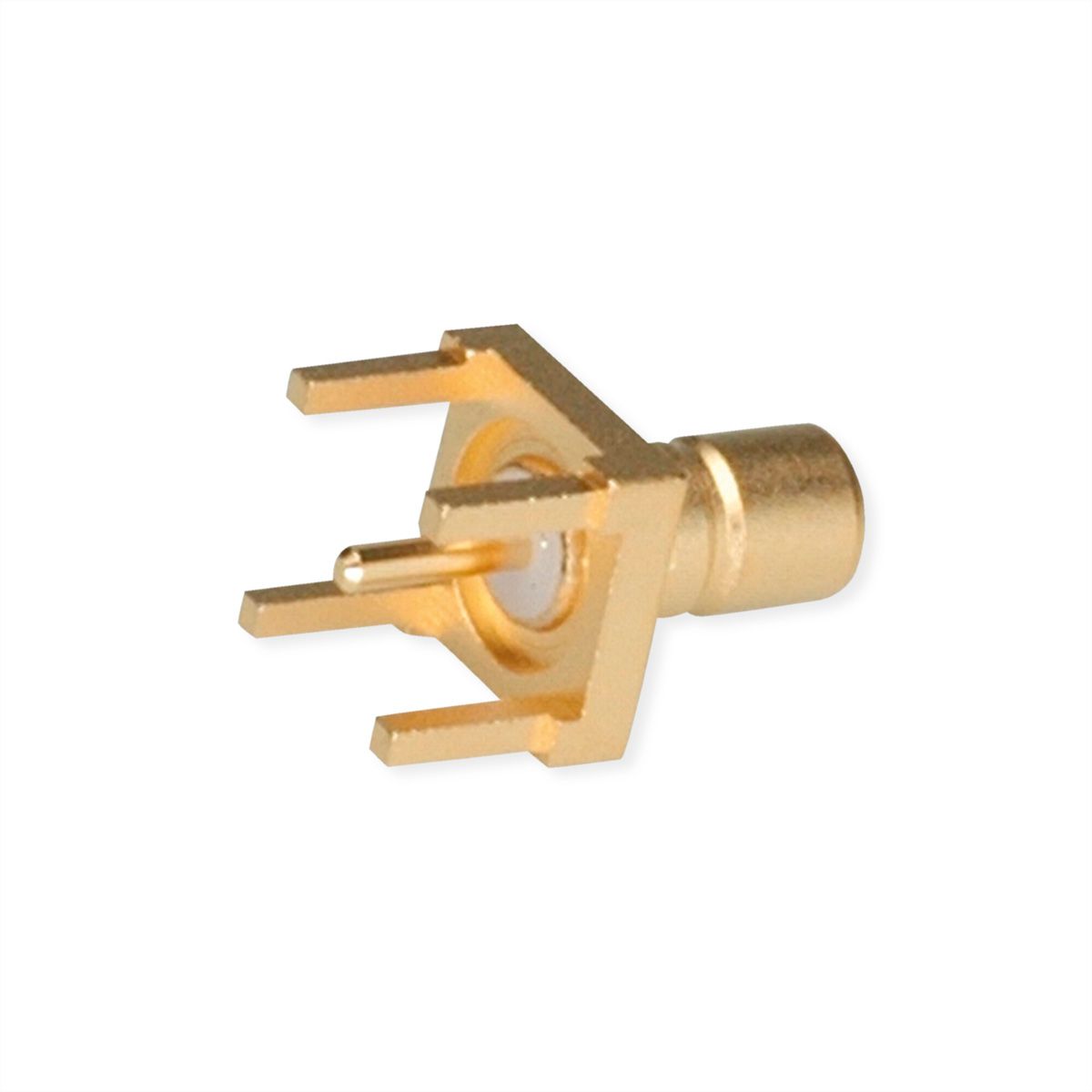

• Désignation de l'article : SMB Plg str sd/sd PCB Au (ancienne référence J01160A0211)
• Série : SMB
• Surface : or

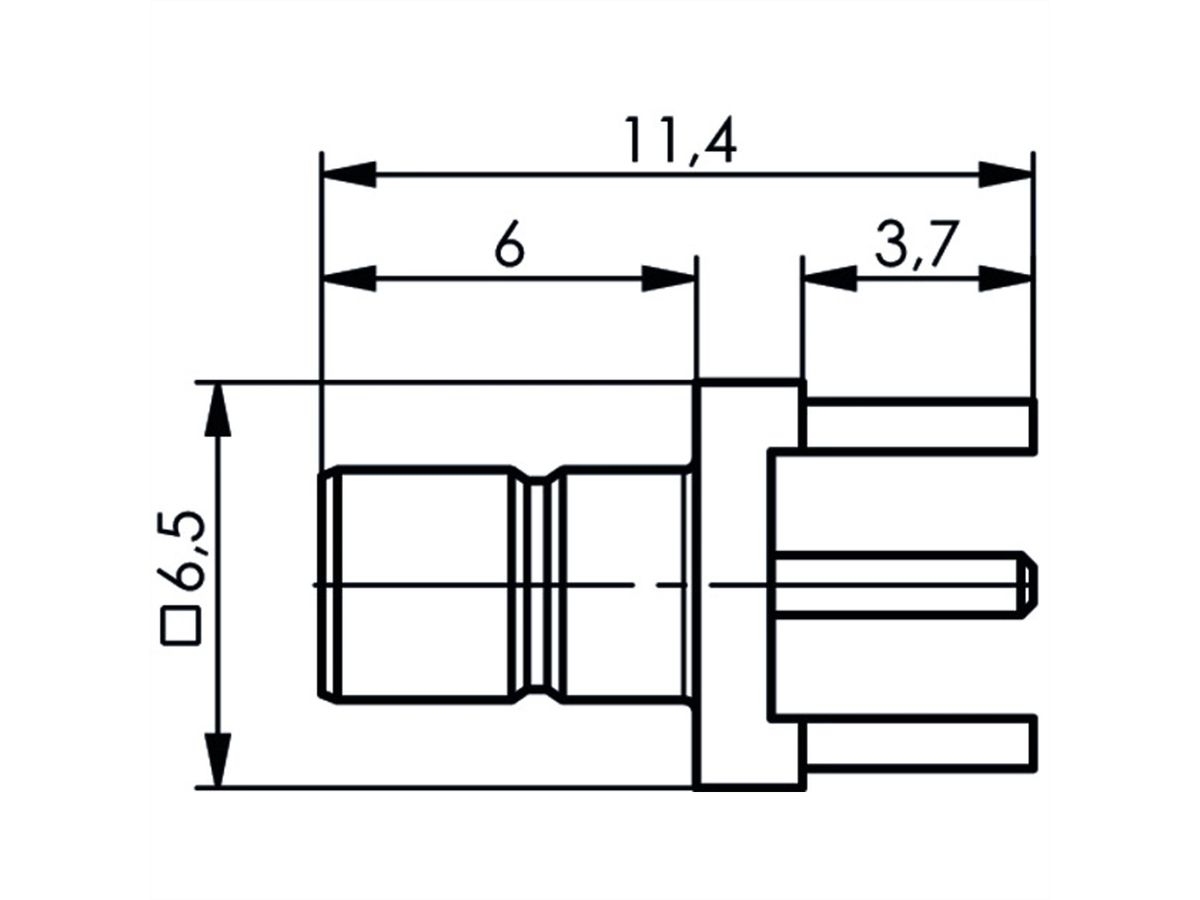

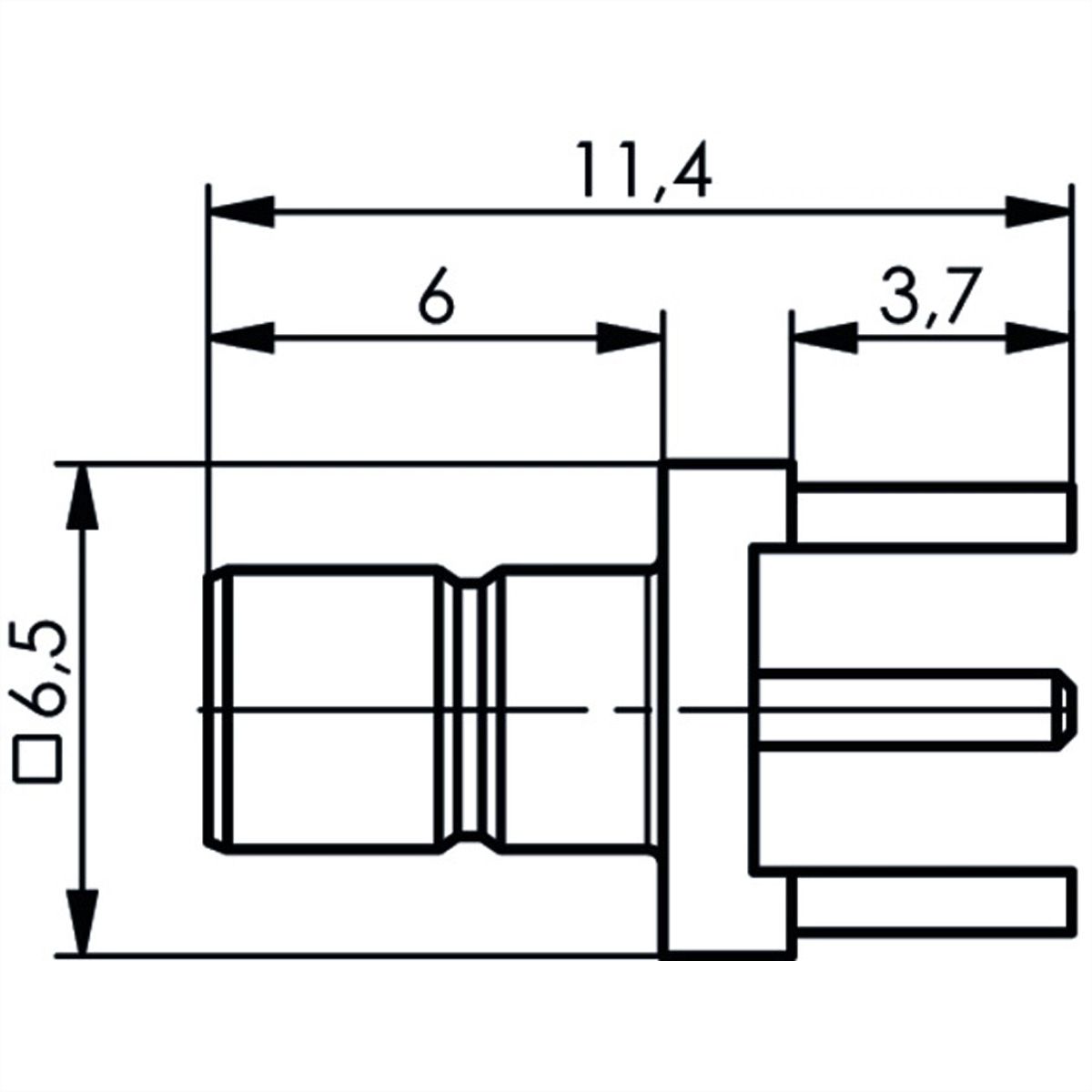

• Cote de montage : Z025

Caractéristiques électriques

• Résistance de contact conducteur interne ≤ 5 mΩ
• Résistance de contact conducteur externe ≤ 2,5 mΩ
• Résistance d'isolement ≥ 1 GΩ
• Rigidité diélectrique 750 V / 50 Hz
• Impédance caractéristique 50 Ω

Caractéristiques

Constructeur	TELEGÄRTNER
Groupe de produits	Connecteurs coaxiaux
Types de produits	PCB Plug
Couleur	or
Nombre de ports	1
Type de connecteur face 1	Connecteur SMB
Genre du connecteur face 1	Mâle
Type de connecteur face 2	Raccordement à souder
Direction de la prise	droit
Impédance caractéristique	50 Ohm
Gamme de fréquence (max.)	4 GHz
Hauteur du colis	20 mm
Largeur du colis	110 mm
Profondeur du colis	120 mm
Poids du paquet	0.006 kg

Téléchargements

Fiche technique du fabricant - English (39,5 Kio)

Téléchargement
