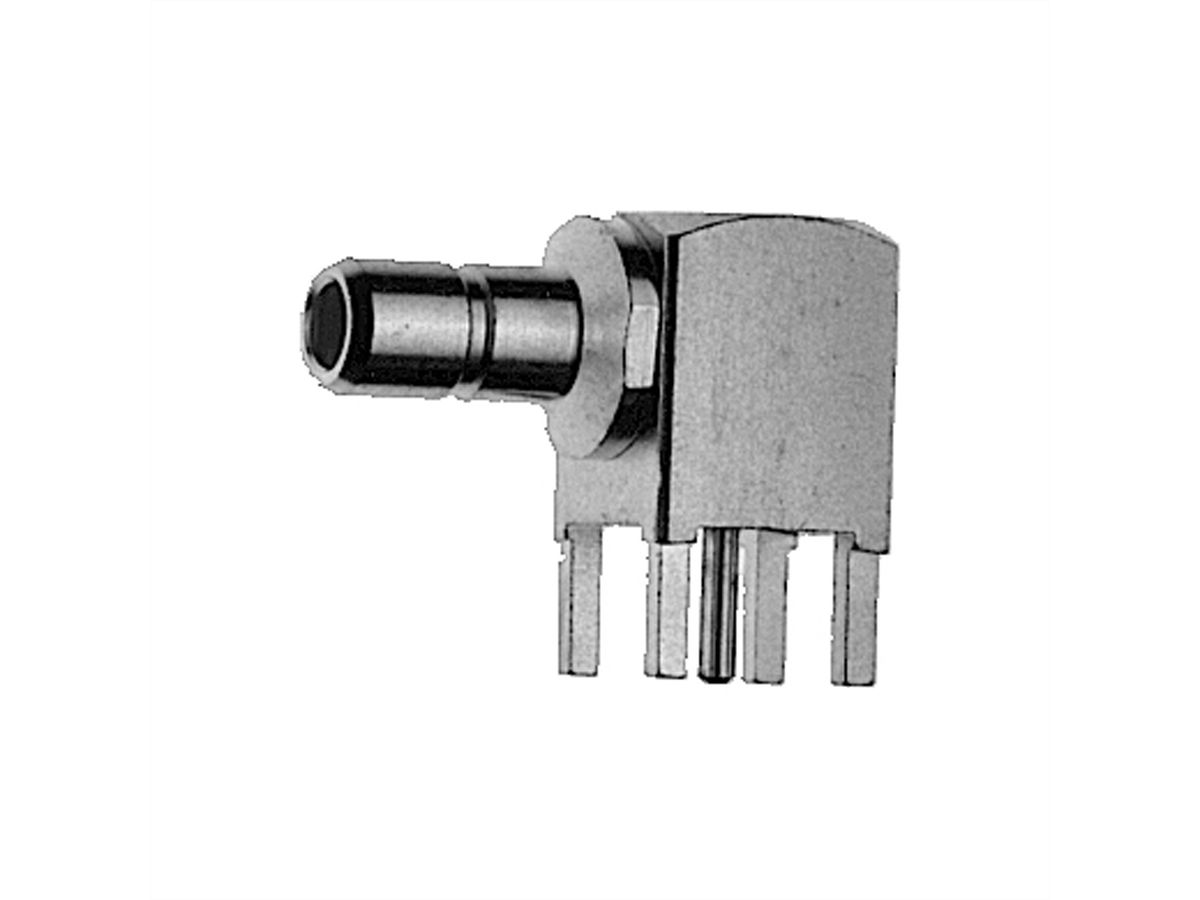

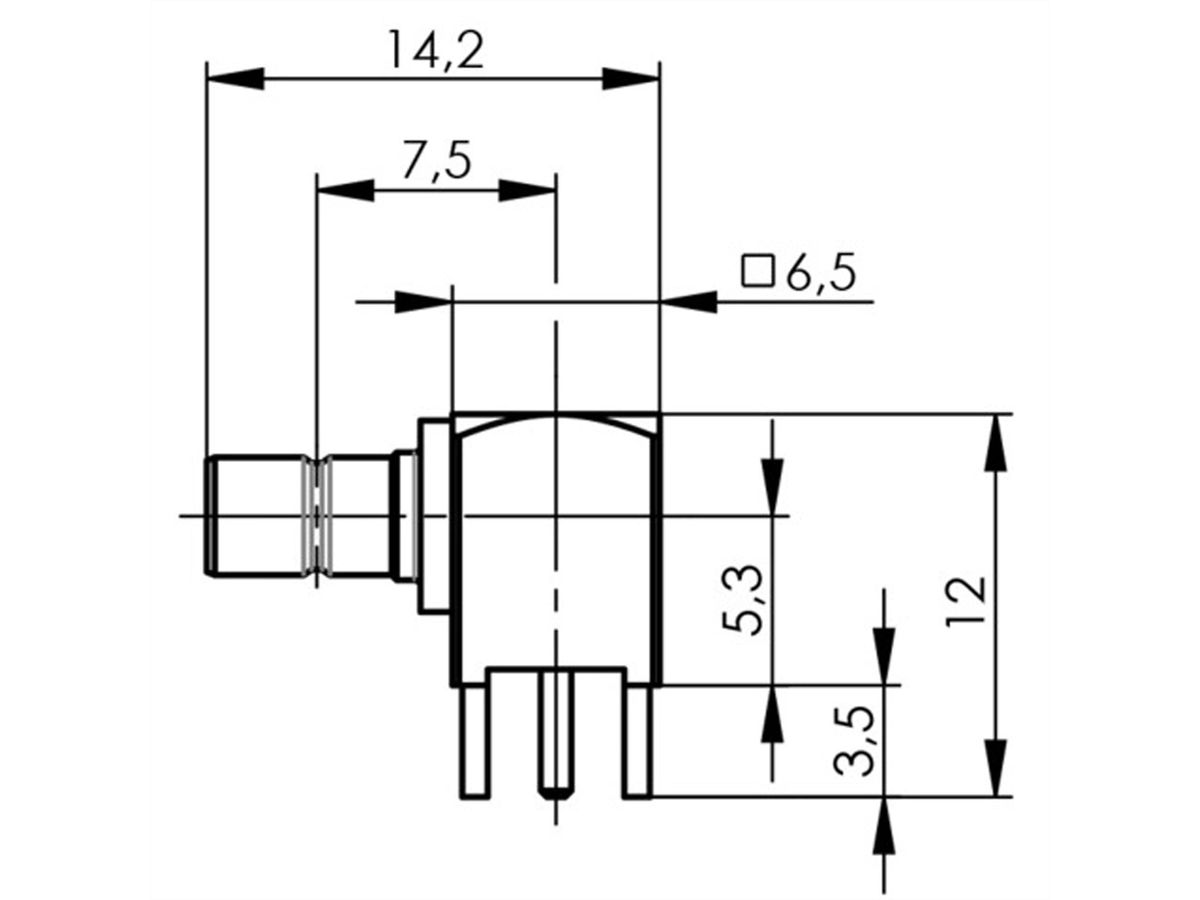

TELEGÄRTNER Connecteur SMB coudé print
Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !
S'inscrire| N° d'article | 21170400 |
|---|---|
| Marque / Constructeur | TELEGÄRTNER |
| Référence constructeur | 100024863 |
| EAN | 4018359543211 |
| Poids du colis | 0,017 kg |
:strip_icc():strip_exif()/logos/telegaertner.png "TELEGÄRTNER")
Description
Les connecteurs de la série SMB/SMC/SMS sont utilisés dans une grande variété d'appareils électroniques
- Couple de serrage recommandé : SMC 25-35 Ncm
- Durée de vie (connexions) : Version standard : ≥ 100
- Durée de vie (cycles d'accouplement) : version MIL : ≥ 500
- Force d'insertion/force de retrait SMB 14 N
- Force de traction SMS 10 N
- Matériau des pièces de contact à ressort : CuBe2
- Matériau du tube à sertir : Cu
- Matériau de la rondelle de ventilateur : CuSn6
- Matériau Autres pièces métalliques : CuZn39Pb3
- Matériau des pièces isolantes : PTFE
- Matériau du joint : silicone
- Surface du conducteur intérieur : Cu1Ni2Au1.27
- Conducteur extérieur de surface : Or (standard, dernier chiffre...1), Cu1Ni2Au0,8
- Conducteur extérieur de surface : MIL Gold (dernier chiffre ...2), Cu1Ni2Au1.27
- Conducteur extérieur de surface : versions PCB (chiffre final ...7), SnPb8
- Conducteur extérieur de surface : Telealloy (chiffre final ...8) CuSnZn3 (Telealloy), Ag2CuSnZn.5 (Optargen)
- Conducteur extérieur de surface : Nickel (dernier chiffre...9), Cu2Ni5
- Surface des autres pièces métalliques : Or (standard ; dernier chiffre ...1), Cu2Ni5Au0,2
- Surface des autres pièces métalliques : MIL Gold (chiffre final ...2), Cu1Ni2Au0,8
- Surface des autres pièces métalliques : Nickel (dernier chiffre ...9), Cu2Ni5, CuSnZn3
- Classe d'essai selon DIN IEC 60068 Partie 1 : 55/155/21
- Résistance de contact du conducteur intérieur : ≤ 5 mΩ
- Résistance de contact du conducteur extérieur : ≤ 2,5 mΩ
- Résistance d'isolement : ≥ 1 GΩ
- Rigidité diélectrique : 750 V / 50 Hz
- Impédance caractéristique : 50 Ω
- Perte de retour du câble flexible (version droite) à 1 GHz ≥ 20,00 dB
- Perte de retour du câble flexible (version droite) à 3 GHz ≥ 16,50 dB
- Câble flexible à perte de retour (version coudée) à 1 GHz ≥ 14,00 dB
- Câble flexible à perte de retour (version coudée) à 3 GHz ≥ 12,40 dB
- Gamme de fréquences jusqu'à 4 GHz SMB/SMS ; SMC 10 GHz
Remarque: photo non-contractuelle
Caractéristiques
| Constructeur | TELEGÄRTNER |
|---|---|
| Groupe de produits | connecteurs de fils |
| Types de produits | Connecteurs coaxiaux |
| Couleur | argent |
| Nombre de ports | 1 |
| Direction de la prise | coudé |
| Température de fonctionnement min. | -55 °C |
| Température de fonctionnement max. | 120 °C |
| Hauteur du colis | 10 mm |
| Largeur du colis | 20 mm |
| Profondeur du colis | 20 mm |
| Poids du paquet | 0.017 kg |
