Description

La série SMA comprend des connecteurs coaxiaux à vis très couramment utilisés. Selon le modèle, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 ohms. Les connecteurs SMA sont notamment utilisés dans la téléphonie mobile, les satellites et les techniques de mesure.

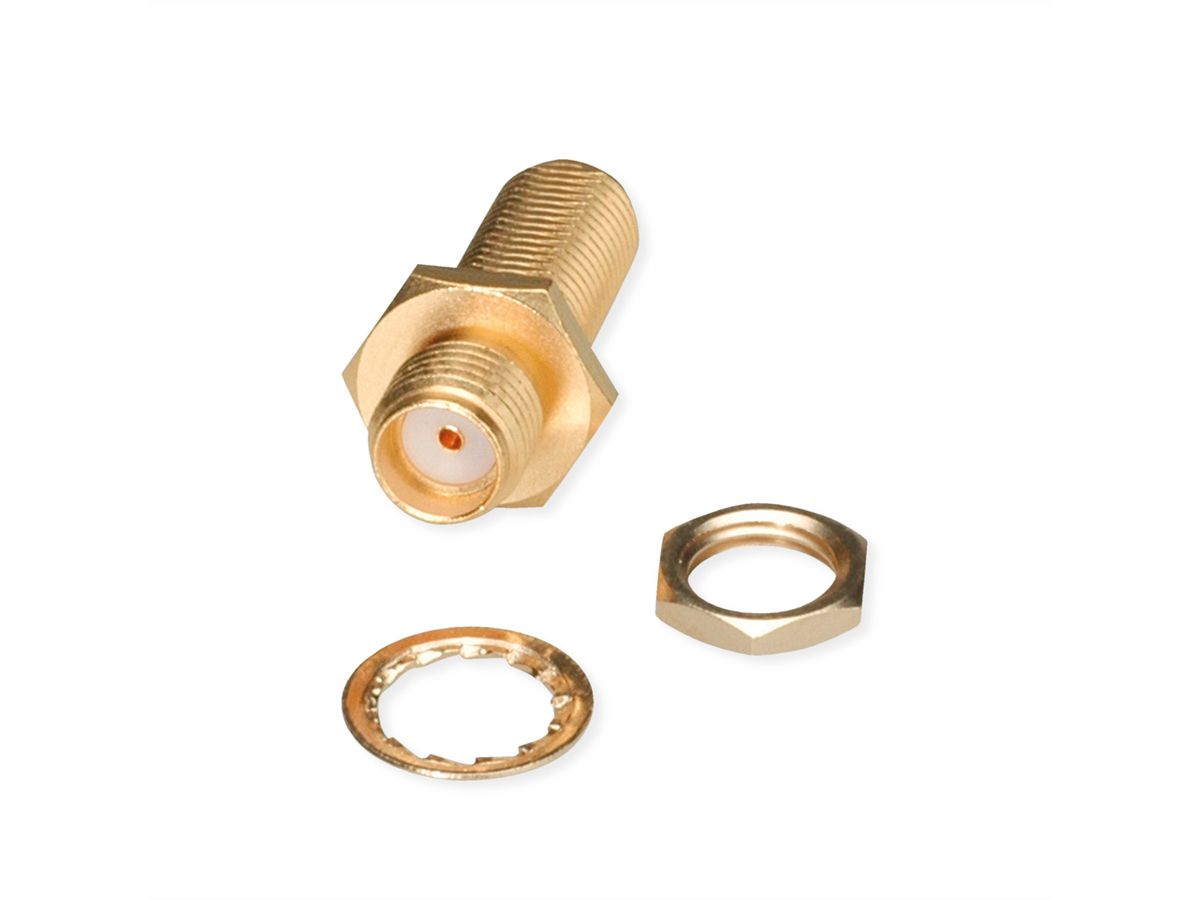

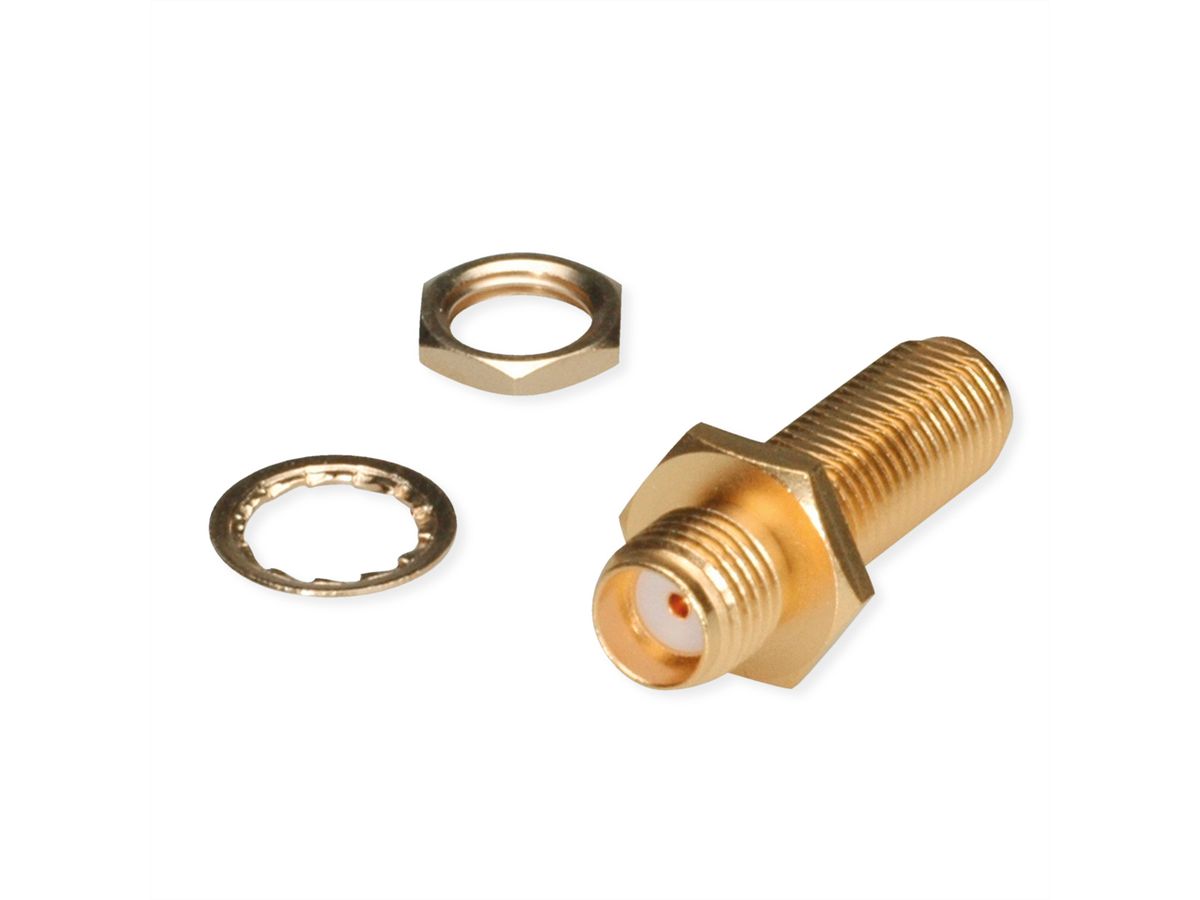

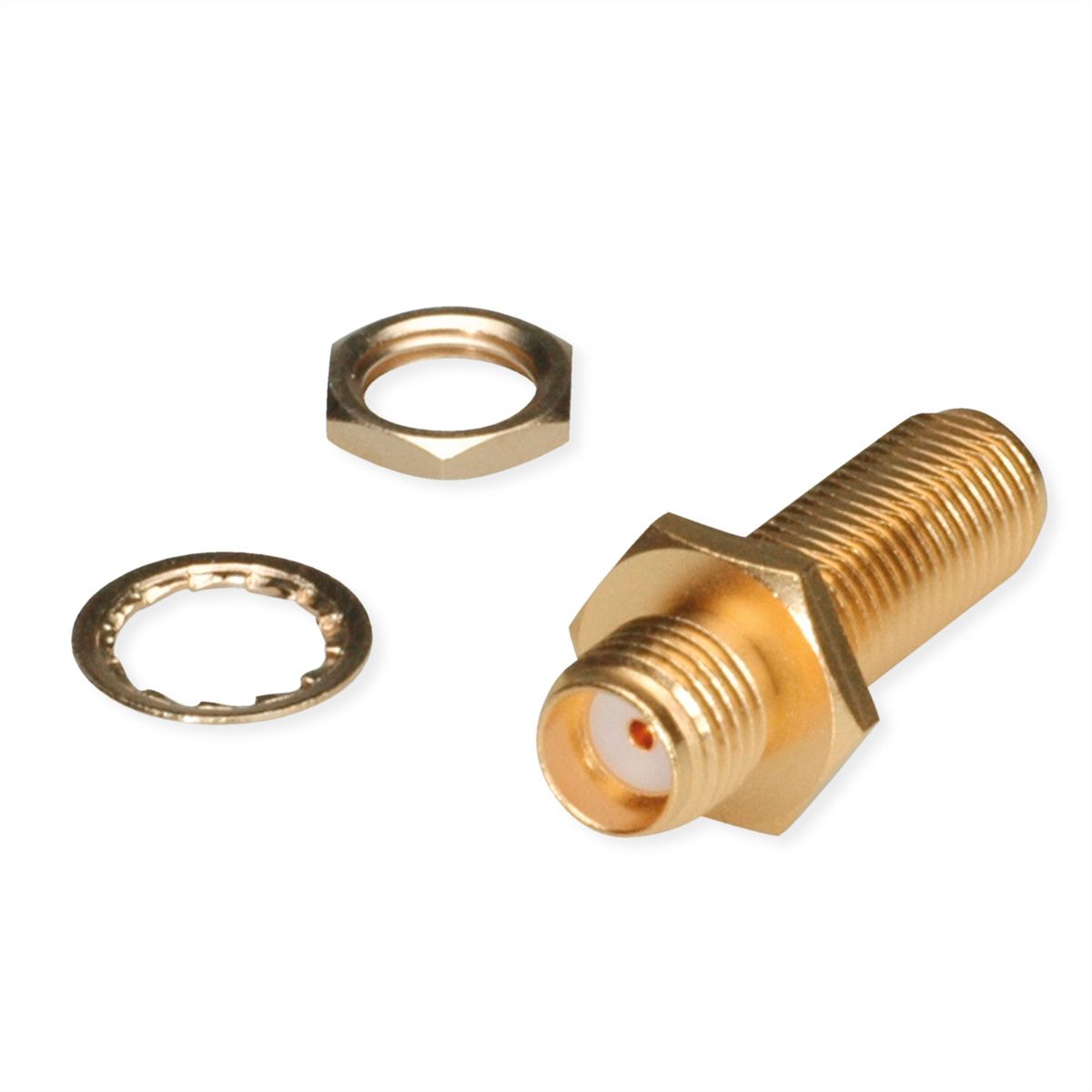

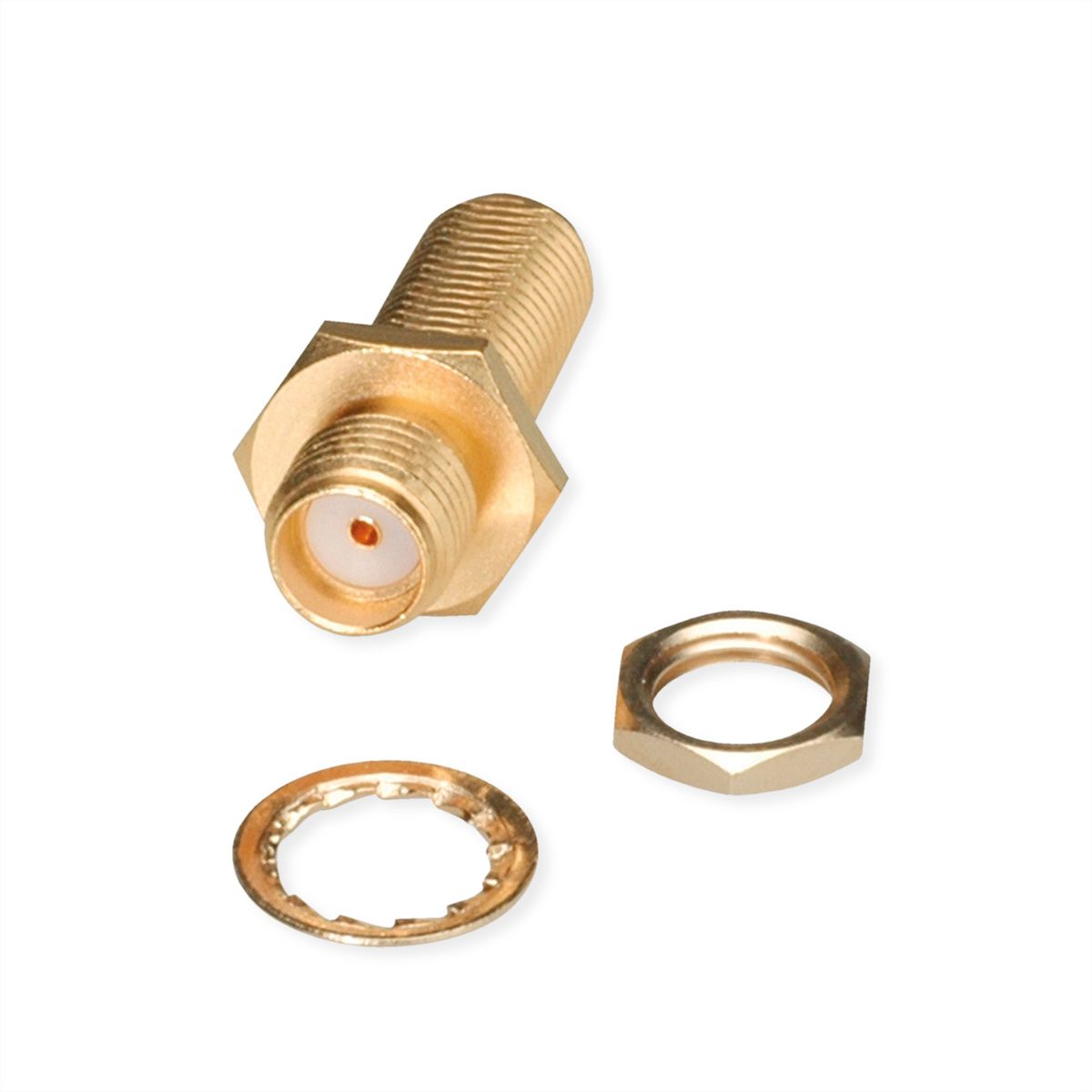

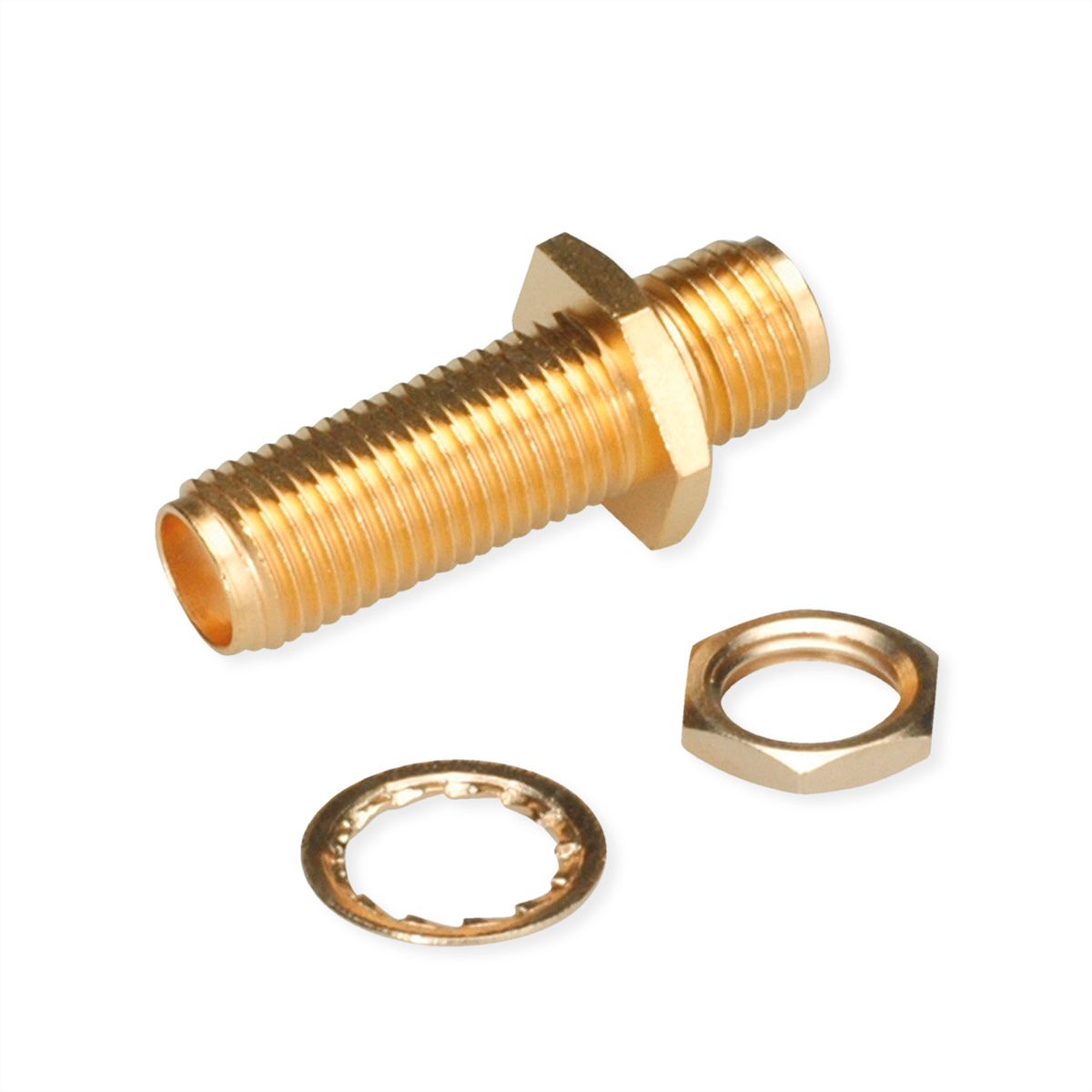

• Désignation de l'article : SMA Adapt str Bkhd f-f (ancienne référence J01154A0041)
• Modèle : f-f
• Affaiblissement de réflexion : typ. : 1 GHz : -40 dB ; 2 GHz : -35 dB ; 6 GHz : -25 dB
• Surface : or

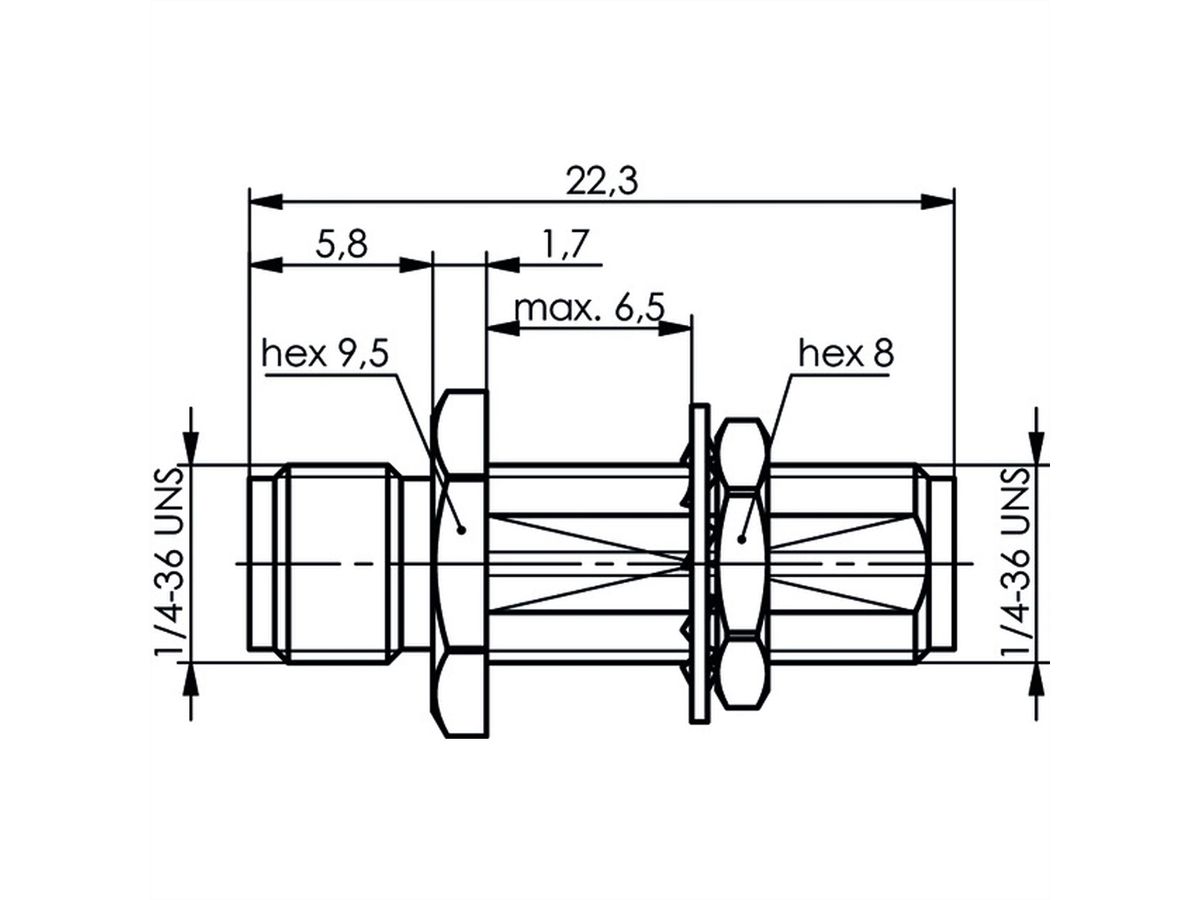

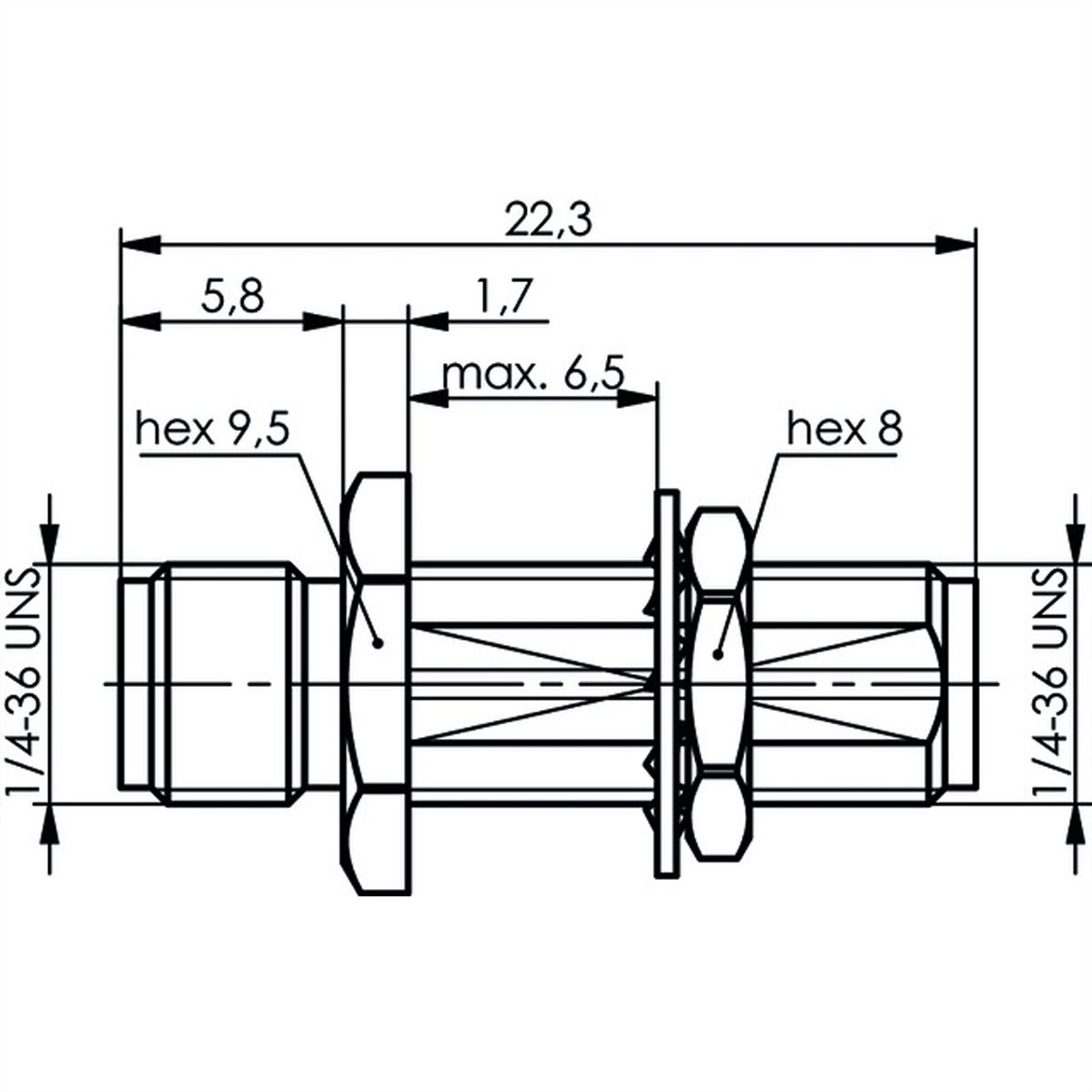

• Cote de montage : Z036

Caractéristiques électriques

• Impédance caractéristique 50 Ω
• Rigidité diélectrique 1 kV/50 Hz
• Tension de service ≤ 335 V/50 Hz
• Résistance de contact conducteur interne ≤ 3 mΩ
• Résistance de contact conducteur externe ≤ 2 mΩ
• Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur	TELEGÄRTNER
Groupe de produits	Connecteurs coaxiaux
Types de produits	SMA Bulkhead Adaptor
Couleur	or
Nombre de ports	1
Type de connecteur face 1	Connecteur SMA
Genre du connecteur face 1	Femelle
Type de connecteur face 2	Connecteur SMA
Genre du connecteur face 2	Femelle
Classe de protection (Code IP)	IP68
Direction de la prise	droit
Impédance caractéristique	50 Ohm
Hauteur du colis	30 mm
Largeur du colis	120 mm
Profondeur du colis	110 mm
Poids du paquet	0.022 kg

Téléchargements

Fiche technique du fabricant - English (37,8 Kio)

Téléchargement
