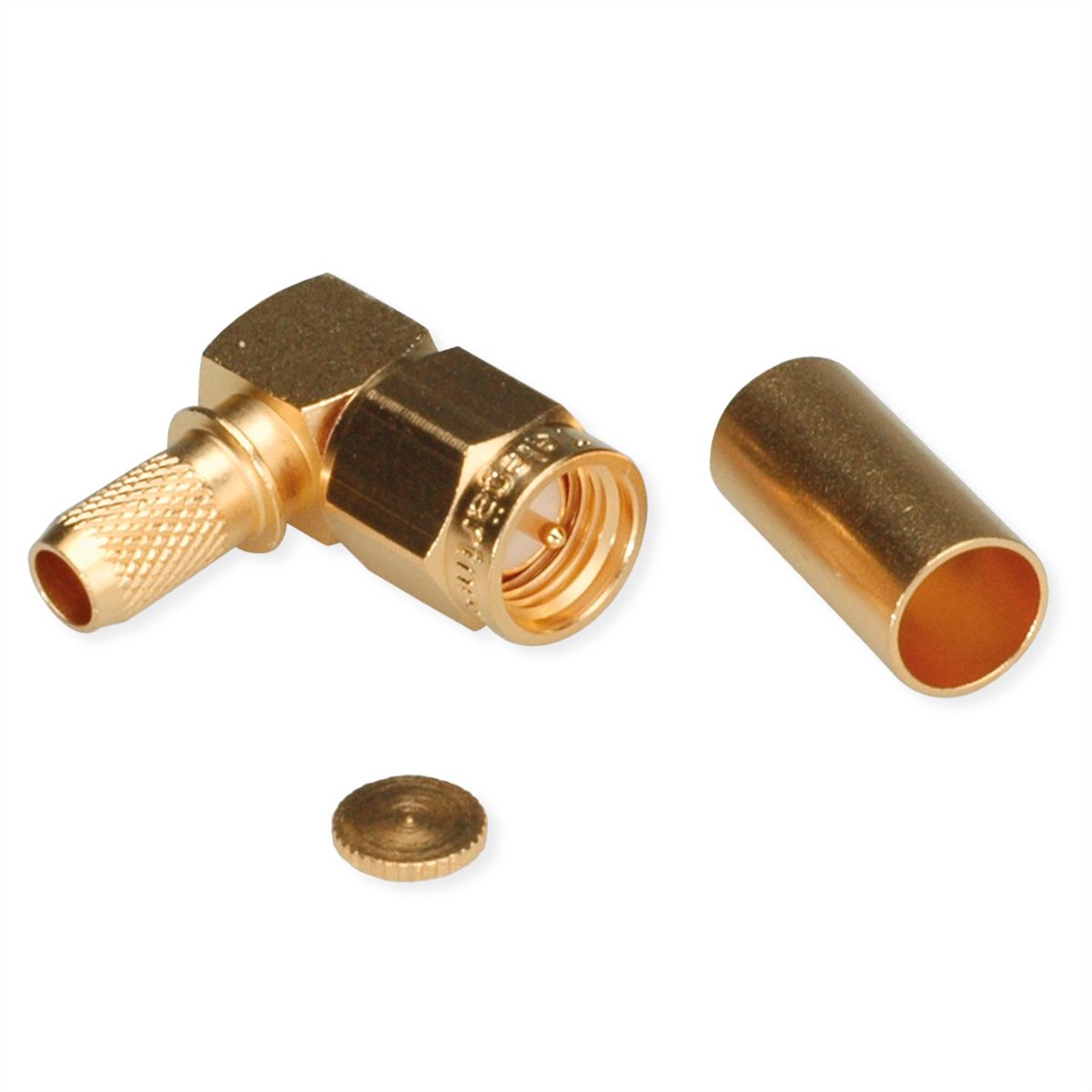

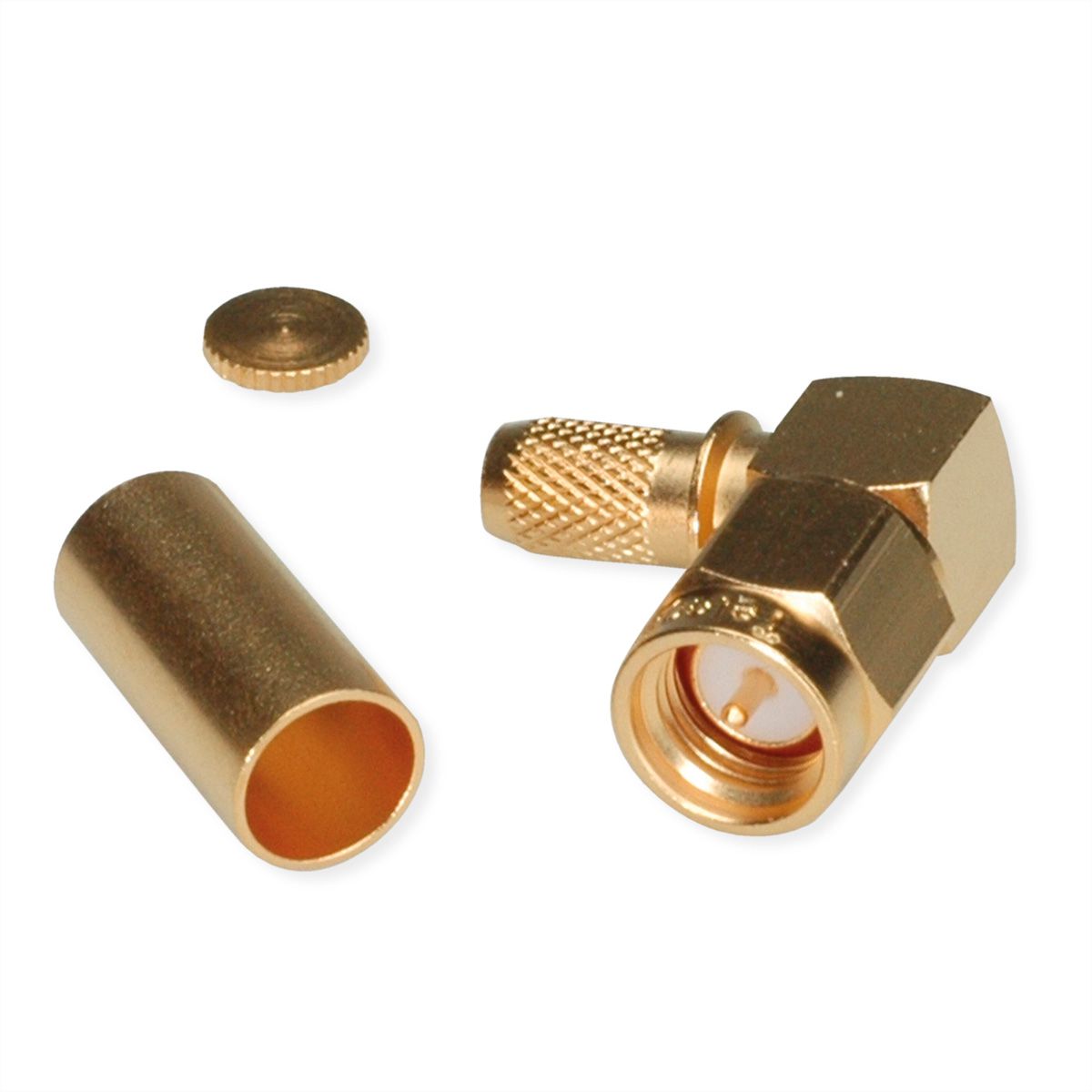

TELEGÄRTNER Connecteur SMA coudé pour RG-223/U, RG-142B/U

N° d'article 21170461 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024614 EAN 4018359119874 Poids du colis 0,006 kg
TELEGÄRTNER
Nouveautés

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible
Commandes avant 15 heures – livraison dès le lendemain
Télécharger le PDF

Description

La série SMA comprend des connecteurs coaxiaux à vis très couramment utilisés. Selon le modèle, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 ohms. Les connecteurs SMA sont notamment utilisés dans la téléphonie mobile, les satellites et les techniques de mesure.

  • Désignation de l'article : SMA Plg 90 sd/cr G5 Au (ancienne référence J01150A0081)
  • Groupe de câbles ; câbles : G5 (RG-223/U) ; RG-142B/U ; 1,0/2,95 AF, RG-223/U, RG-400/U, RG-142B/U
  • Remarques : soudure/sertissage
  • Affaiblissement de réflexion : typ. : 1 GHz : -39 dB ; 2 GHz : -35 dB ; 4 GHz : -28 dB
  • Surface : or

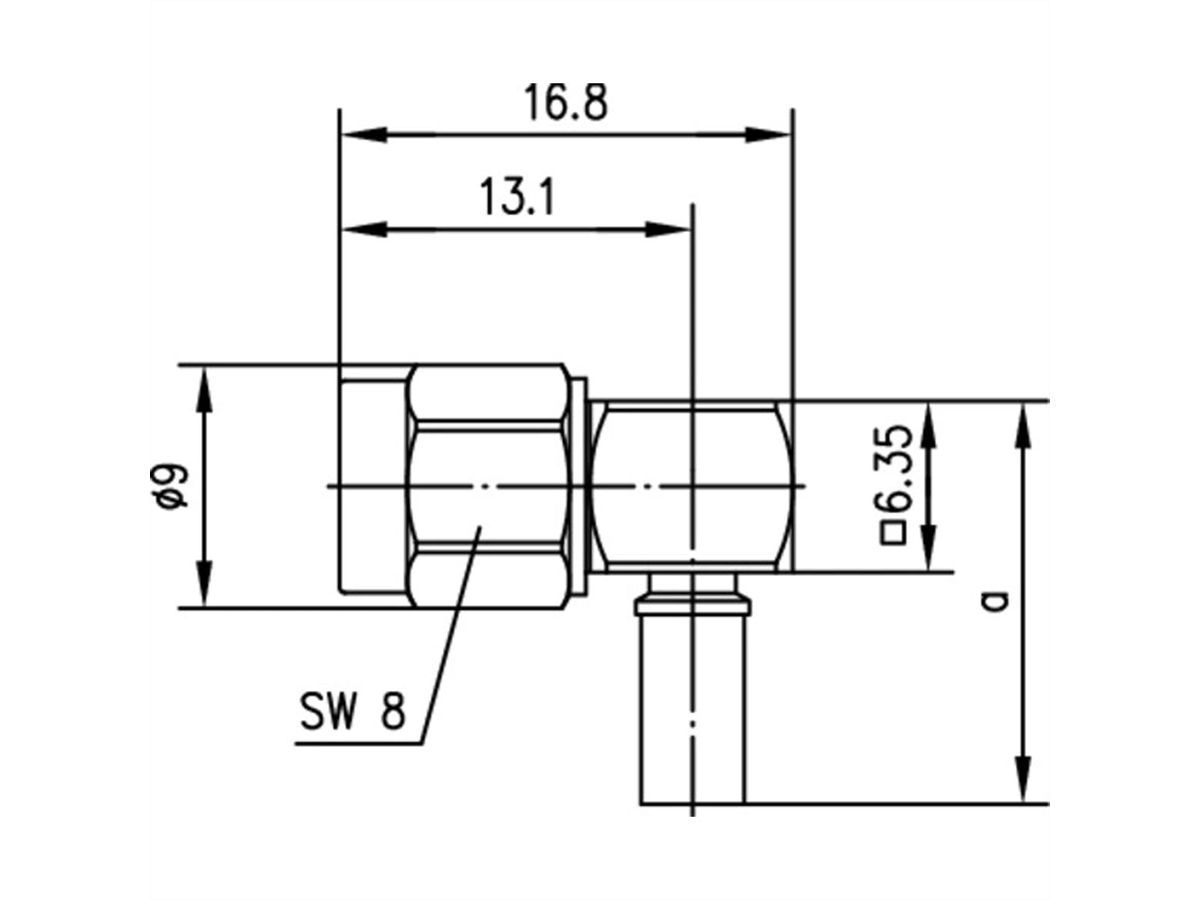

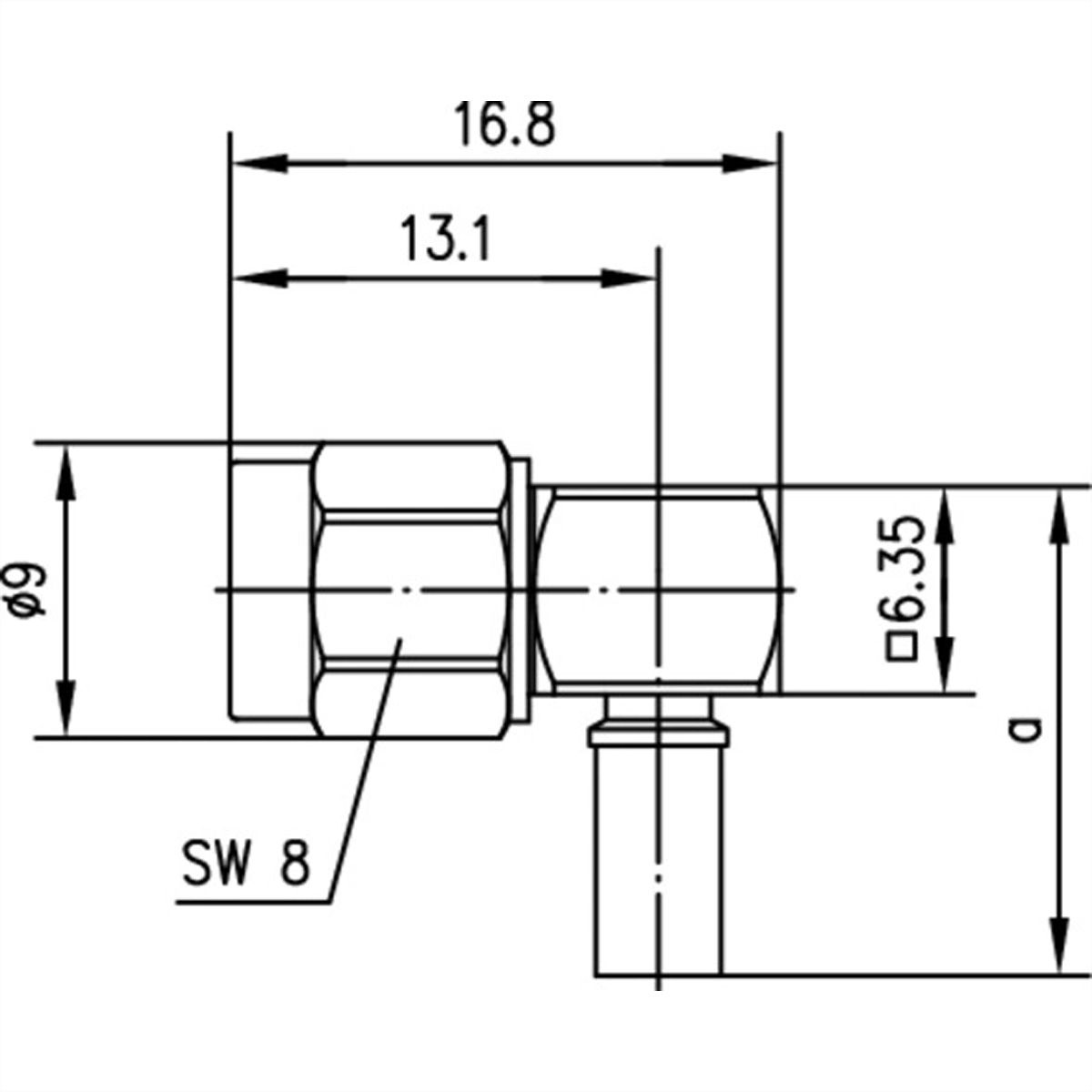

  • Dimensions : a=21,4
  • Montage : C0405
  • Sans groupe de câbles : RG-142B/U
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA Angle Plug Crimp
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Mâle
Type de connecteur face 2
Raccordement à souder / à sertir
Classe de protection (Code IP)
IP68
Direction de la prise
coudé
Impédance caractéristique
50 Ohm
Hauteur
17 mm
Largeur
17 mm
Profondeur
37.4 mm
Poids
5 g
Hauteur du colis
20 mm
Largeur du colis
80 mm
Profondeur du colis
110 mm
Poids du paquet
0.006 kg

Téléchargements

Fiche technique du fabricant - English (44,5 Kio)
