Description

La série SMA comprend des connecteurs coaxiaux très couramment utilisés avec des capuchons à vis. Selon la version, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 Ω. Les connecteurs SMA sont utilisés dans les communications mobiles, les satellites et la technologie de mesure, entre autres applications.

• Désignation de l'article : SMA Plg str sd/cr G7 Au (ancienne référence J01150A0011)
• Groupe de câbles ; câble : G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0,48 L/1,5 AF)
• Remarques : soudure/sertissage
• Surface : or

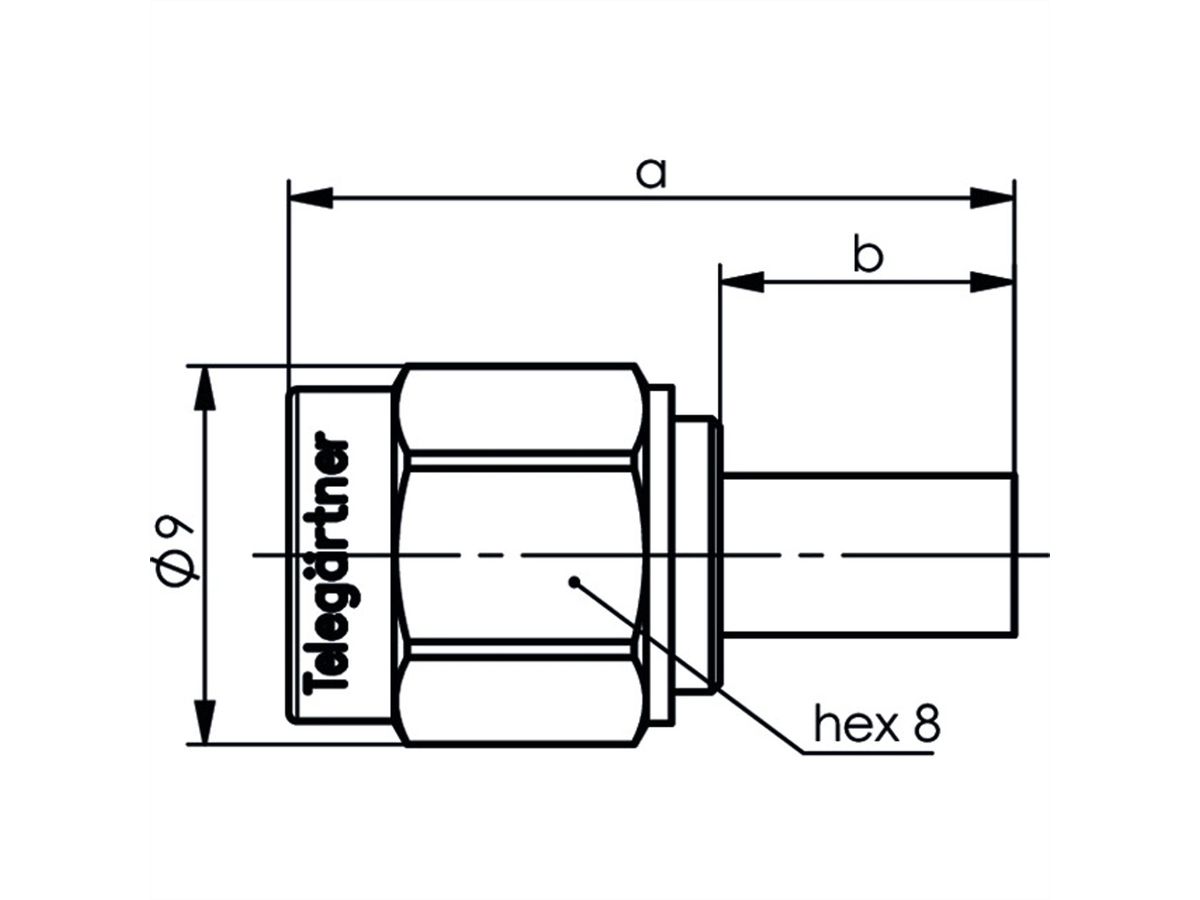

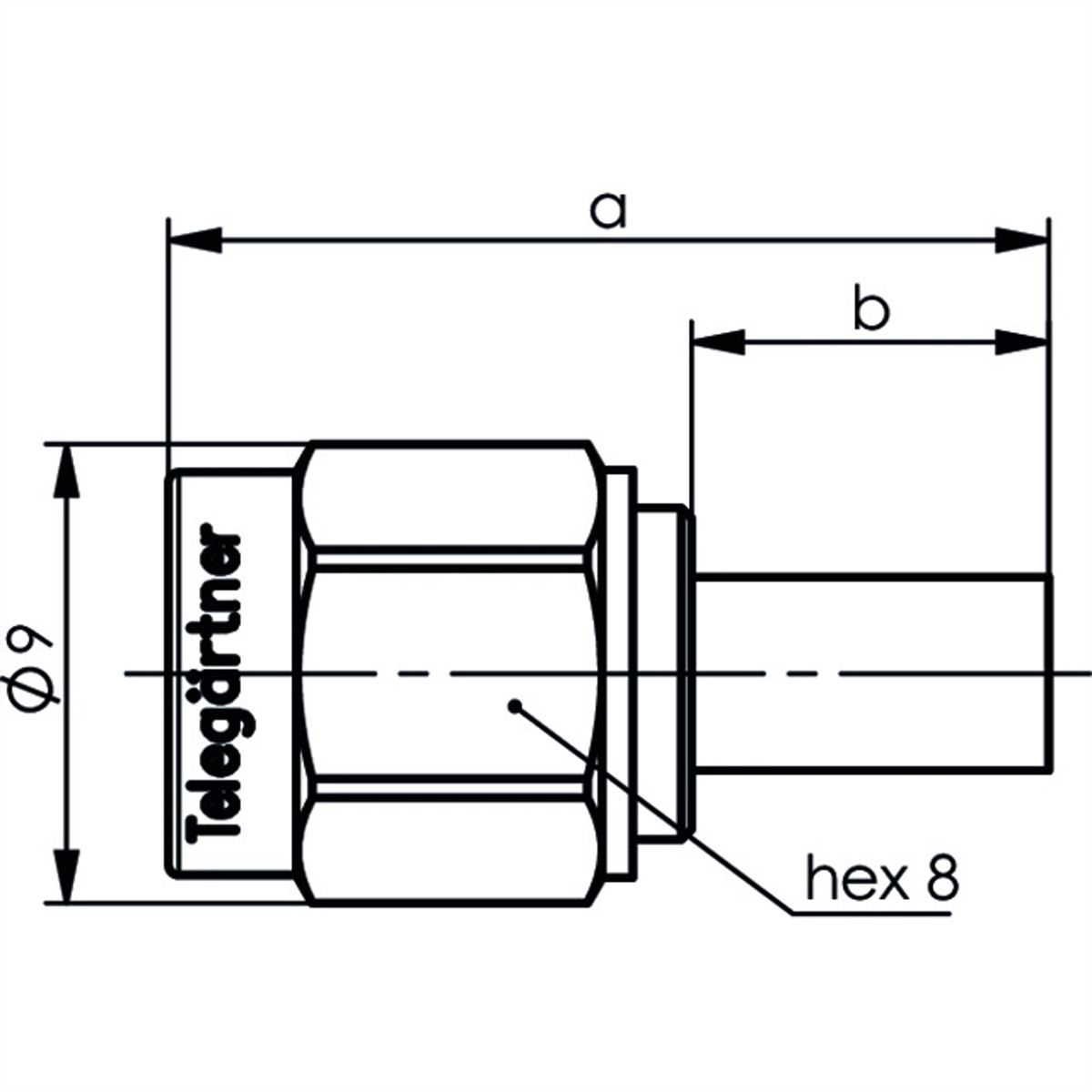

• Dimensions : a=17, b=7
• Montage : C0103

Caractéristiques électriques

• Impédance caractéristique 50 Ω
• Rigidité diélectrique 1 kV/50 Hz
• Tension de service ≤ 335 V/50 Hz
• Résistance de contact conducteur interne ≤ 3 mΩ
• Résistance de contact conducteur externe ≤ 2 mΩ
• Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur	TELEGÄRTNER
Groupe de produits	Connecteurs coaxiaux
Types de produits	SMA Straight Plug Crimp
Couleur	or
Nombre de ports	1
Type de connecteur face 1	Connecteur SMA
Genre du connecteur face 1	Mâle
Type de connecteur face 2	Raccordement à souder / à sertir
Classe de protection (Code IP)	IP68
Direction de la prise	droit
Impédance caractéristique	50 Ohm
Hauteur du colis	50 mm
Largeur du colis	100 mm
Profondeur du colis	70 mm
Poids du paquet	0.016 kg
