Description

La série MCX comprend des connecteurs HF miniatures à encliquetage. Ces connecteurs peuvent être utilisés jusqu'à une fréquence de 6 GHz. La série MCX est proposée dans une version avec une impédance caractéristique de 50 ohms. Les câbles sont raccordés par soudure ou sertissage. En raison de leur petite taille, les connecteurs de la série MCX sont utilisés dans les petits appareils de mesure et les terminaux de communication.

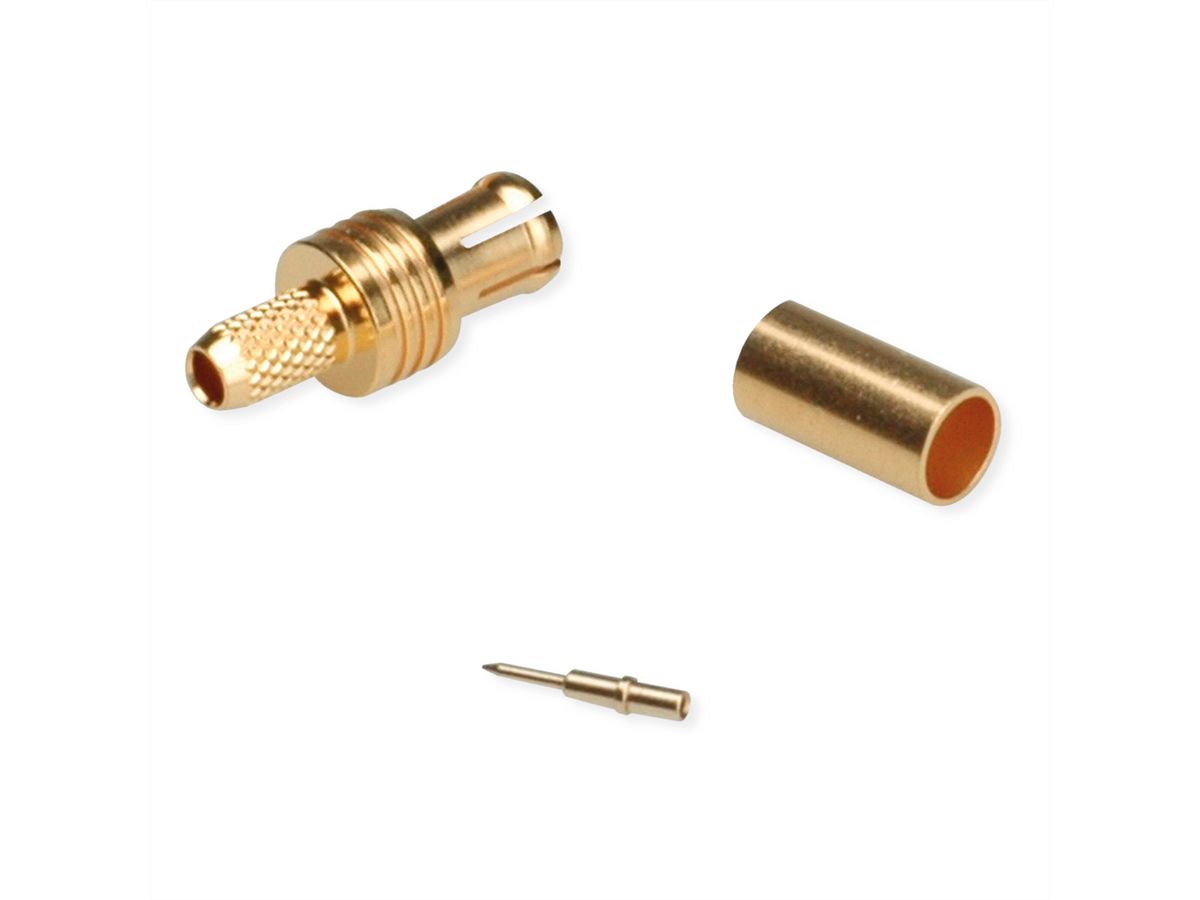

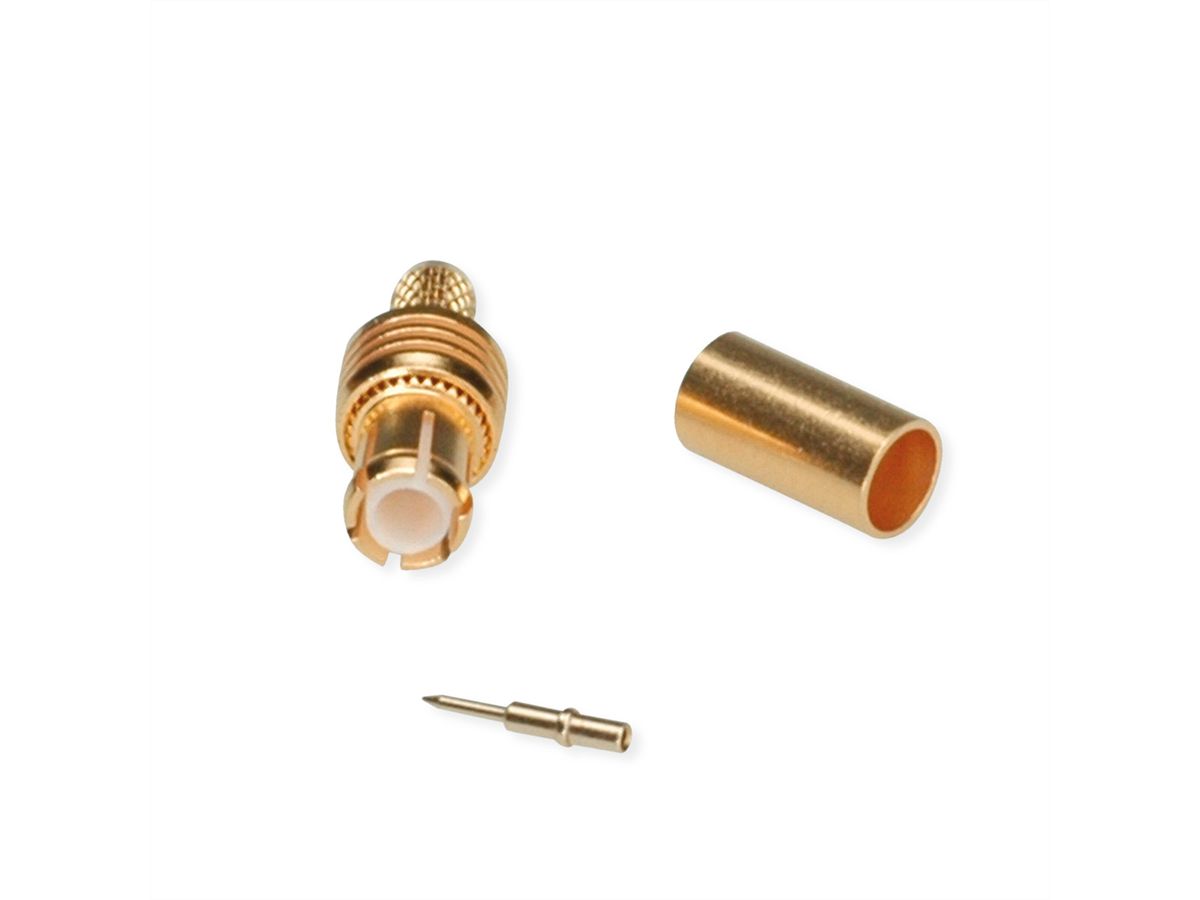

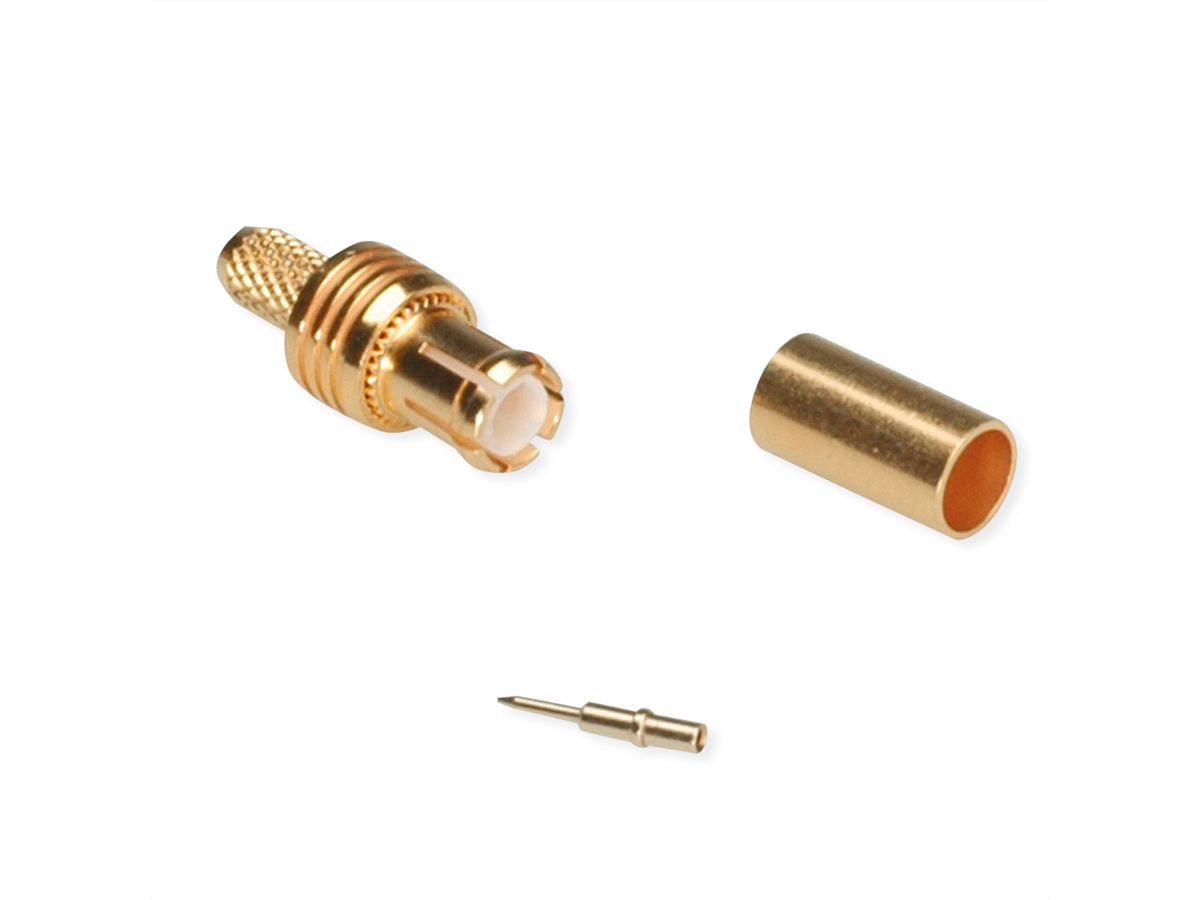

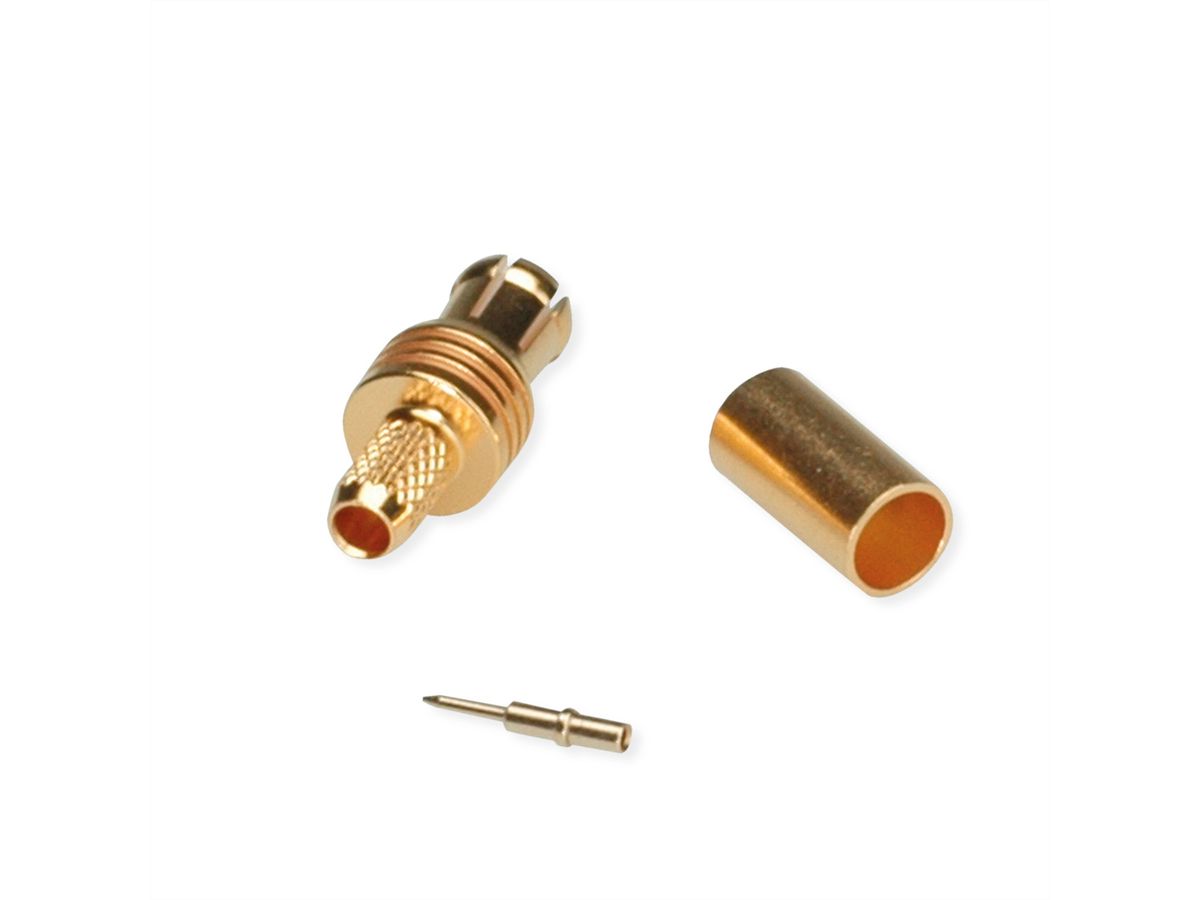

• Désignation de l'article : MCX Plg str cr/cr G7 (ancienne référence J01270A0161)
• Groupe de câbles ; câbles : G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
• Surface : or
• Montage : C2116

Caractéristiques

Constructeur	TELEGÄRTNER
Groupe de produits	Connecteurs coaxiaux
Types de produits	MCX Straight Plug Crimp
Couleur	or
Nombre de ports	1
Type de connecteur face 1	Connecteur MCX
Genre du connecteur face 1	Mâle
Type de connecteur face 2	Raccordement à sertir
Direction de la prise	droit
Impédance caractéristique	50 Ohm
Hauteur du colis	20 mm
Largeur du colis	70 mm
Profondeur du colis	100 mm
Poids du paquet	0.006 kg

Téléchargements

Fiche technique du fabricant - English (436,6 Kio)

Téléchargement
