Description

Grâce à leur conception, de très bonnes valeurs électriques de perte de retour (VSWR) et d'intermodulation sont obtenues. Les connecteurs de la série N sont résistants aux vibrations et sont utilisés dans la transmission de signaux et de données. Les connecteurs N sont particulièrement adaptés aux connexions coaxiales pour la transmission de puissance moyenne à hautes fréquences.

• Couple d'embrayage recommandé 4 - 6 Nm
• Durée de vie (connexions) ≥ 500
• Matériau : Pièces de contact à ressort CuBe2, CuNi1Pb1P(C97)
• Matériau : Conducteur extérieur CuZn39Pb3
• Matériau : Autres pièces métalliques CuZn39Pb3
• Matériau : Pièces isolantes PTFE
• Matériau : Joints silicone, NBR
• Surface : Conducteur intérieur Cu2Ag5
• Surface : conducteur extérieur CuSnZn3 (Telealloy) ; Ag2CuSnZn0,5 (Optargen)
• Surface : Autres pièces métalliques CuSnZn3 (Telealloy), Cu2Ni5
• Classe d'essai selon DIN IEC 60068 Partie 1 55/155/21

• Résistance de contact du conducteur intérieur ≤ 1,5 mΩ
• Résistance de contact du conducteur extérieur ≤ 1 mΩ
• Résistance d'isolement ≥ 5 GΩ
• Rigidité diélectrique 2,5 kVeff/50 Hz
• Impédance caractéristique 50 Ω
• Perte de retour : Version droite ≥ 30,5 dB/1 GHz
• Perte de retour : Version angulaire ≥ 30,5 dB / 1 GHz
• Tension de fonctionnement ≤ 1 kVeff/50 Hz
• Gamme de fréquences jusqu'à 11 GHz

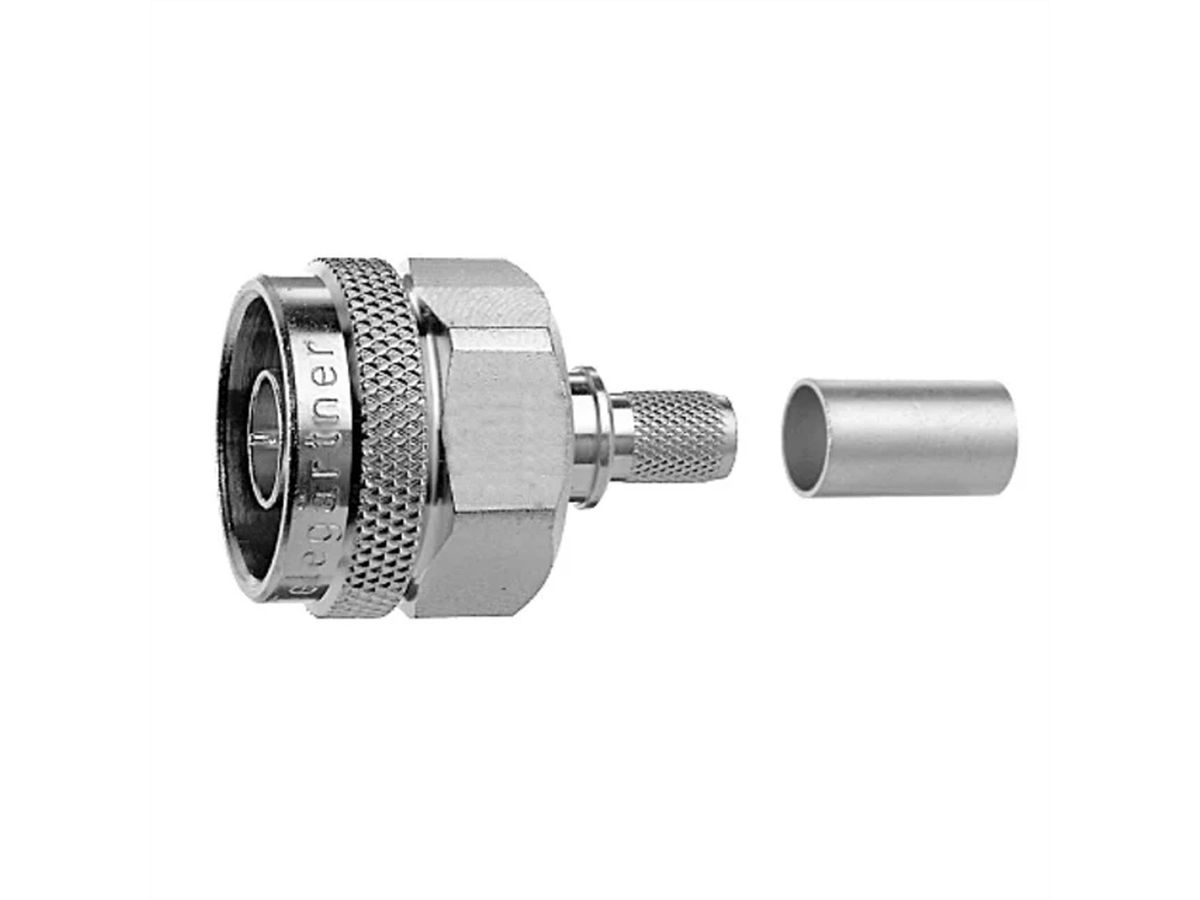

Remarque: photo non-contractuelle
