Description

Ces connecteurs répondent aux exigences d'étanchéité transversale dans la face d'accouplement entre la fiche et la prise à l'état accouplé selon IP 68.

• Couple d'embrayage recommandé 0,46 - 0,69 Nm
• Durée de vie (connexions) ≥ 500
• Matériau : Pièces de contact à ressort CuBe2 ; CuNi1Pb1(C97)
• Matériau : Conducteur extérieur CuZn39Pb3
• Matériau : Autres pièces métalliques CuZn39Pb3
• Matériau : Pièces isolantes PTFE/PE
• Matériau : Joints en silicone
• Surface : Conducteur intérieur Cu1Ni2Au0,8
• Surface : Conducteur extérieur Cu2Ni5
• Surface : Autres pièces métalliques Cu2Ni5

• Résistance de contact du conducteur intérieur ≤ 10 mΩ
• Résistance de contact du conducteur extérieur ≤ 2,5 mΩ
• Résistance d'isolement ≥ 5 GΩ
• Rigidité diélectrique 1,5 kVeff/50 Hz
• Impédance caractéristique 50 Ω/(75 Ω)
• Perte de retour : Version droite (valable uniquement pour 50 Ω) ≥ 16,5 dB/11 GHz
• Tension de fonctionnement ≤ 500 Veff/50 Hz
• Gamme de fréquences jusqu'à 11 GHz

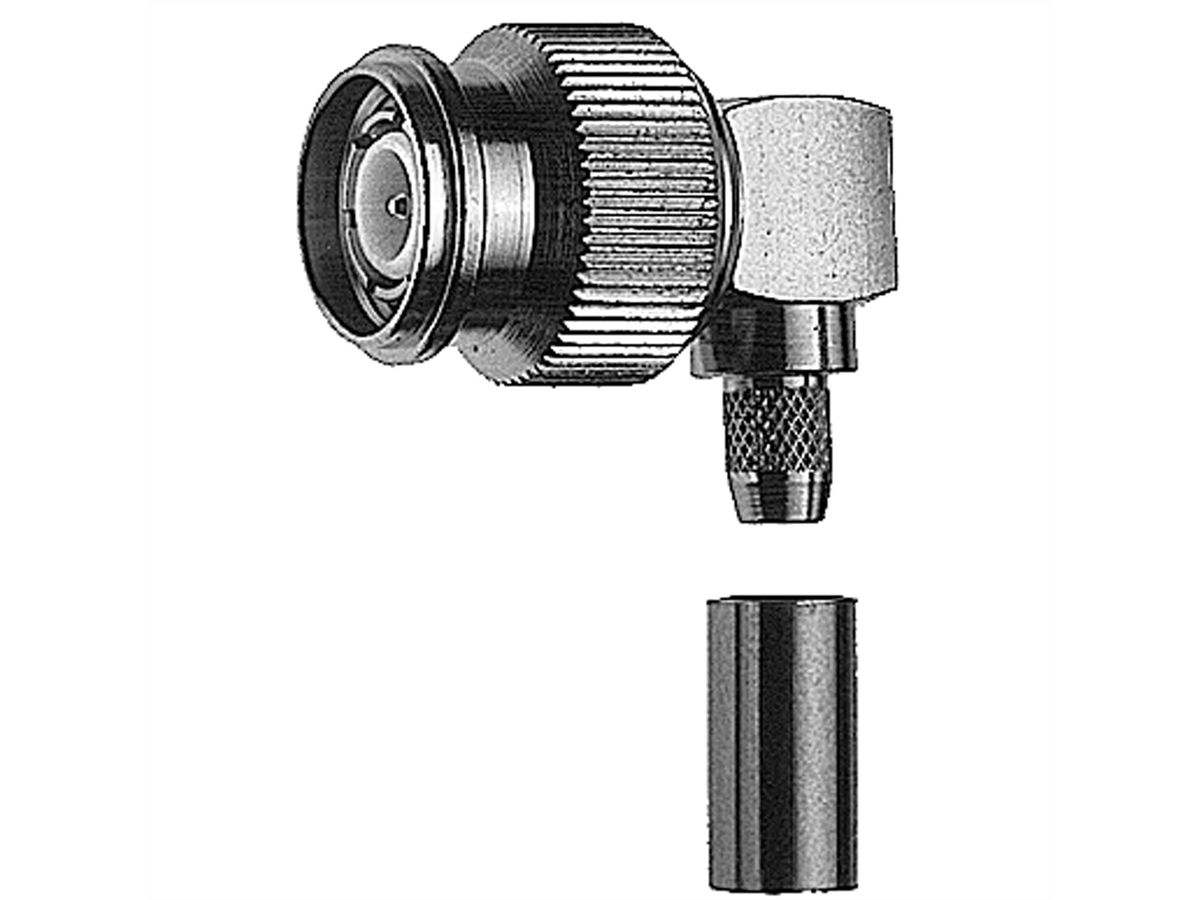

Remarque: photo non-contractuelle

Spécifications

Constructeur	TELEGÄRTNER
Groupe de produits	connecteurs de fils
Types de produits	Connecteurs coaxiaux
Couleur	argent
Nombre de ports	1
Direction de la prise	coudé
Hauteur du colis	30 mm
Largeur du colis	90 mm
Profondeur du colis	120 mm
Poids du paquet	0.02 kg

Téléchargements

Fiche technique du fabricant - English (41,8 Kio)

Téléchargement
