Description

Ces connecteurs répondent aux exigences d'étanchéité transversale dans la face d'accouplement entre la fiche et la prise à l'état accouplé selon IP 68.

• Couple d'embrayage recommandé 0,46 - 0,69 Nm
• Durée de vie (connexions) ≥ 500
• Matériau : Pièces de contact à ressort CuBe2 ; CuNi1Pb1(C97)
• Matériau : Conducteur extérieur CuZn39Pb3
• Matériau : Autres pièces métalliques CuZn39Pb3
• Matériau : Pièces isolantes PTFE/PE
• Matériau : Joints en silicone
• Surface : Conducteur intérieur Cu1Ni2Au0,8
• Surface : Conducteur extérieur Cu2Ni5
• Surface : Autres pièces métalliques Cu2Ni5
• Cycles d'accouplement (conducteur interne plaqué or) 1000 (0,8 µm)
• Matériau : écrou-raccord en laiton
• Matériau : conducteur extérieur en laiton
• Matériau : conducteur intérieur en laiton
• Matériau : tube à sertir en cuivre
• Matériau : Isolation PTFE
• Surface : écrou-raccord nickelé
• Surface : Conducteur extérieur en nickel
• Surface : Conducteur intérieur en or (0,8 µ)
• Surface : Tube à sertir nickel

• Résistance de contact du conducteur intérieur ≤ 10 mΩ
• Résistance de contact du conducteur extérieur ≤ 2,5 mΩ
• Résistance d'isolement ≥ 5 GΩ
• Rigidité diélectrique 1,5 kVeff/50 Hz
• Impédance caractéristique 50 Ω/(75 Ω)
• Perte de retour : Version droite (valable uniquement pour 50 Ω) ≥ 16,5 dB/11 GHz
• Tension de fonctionnement ≤ 500 Veff/50 Hz
• Gamme de fréquences jusqu'à 11 GHz
• Résistance de contact du conducteur intérieur (à l'état neuf) ≤ 0,9 mΩ
• Résistance de contact : conducteur extérieur (à l'état neuf) ≤ 0,2 mΩ
• Résistance d'isolement 5 GΩ
• Rigidité diélectrique 1,5 kV
• Impédance caractéristique 50 Ω / 75 Ω
• Tension de fonctionnement 500 Veff / 50 Hz
• Gamme de fréquences (types 50 Ω) 11 GHz
• ROS (50Ω) ≤ 1,25 / 1 GHz

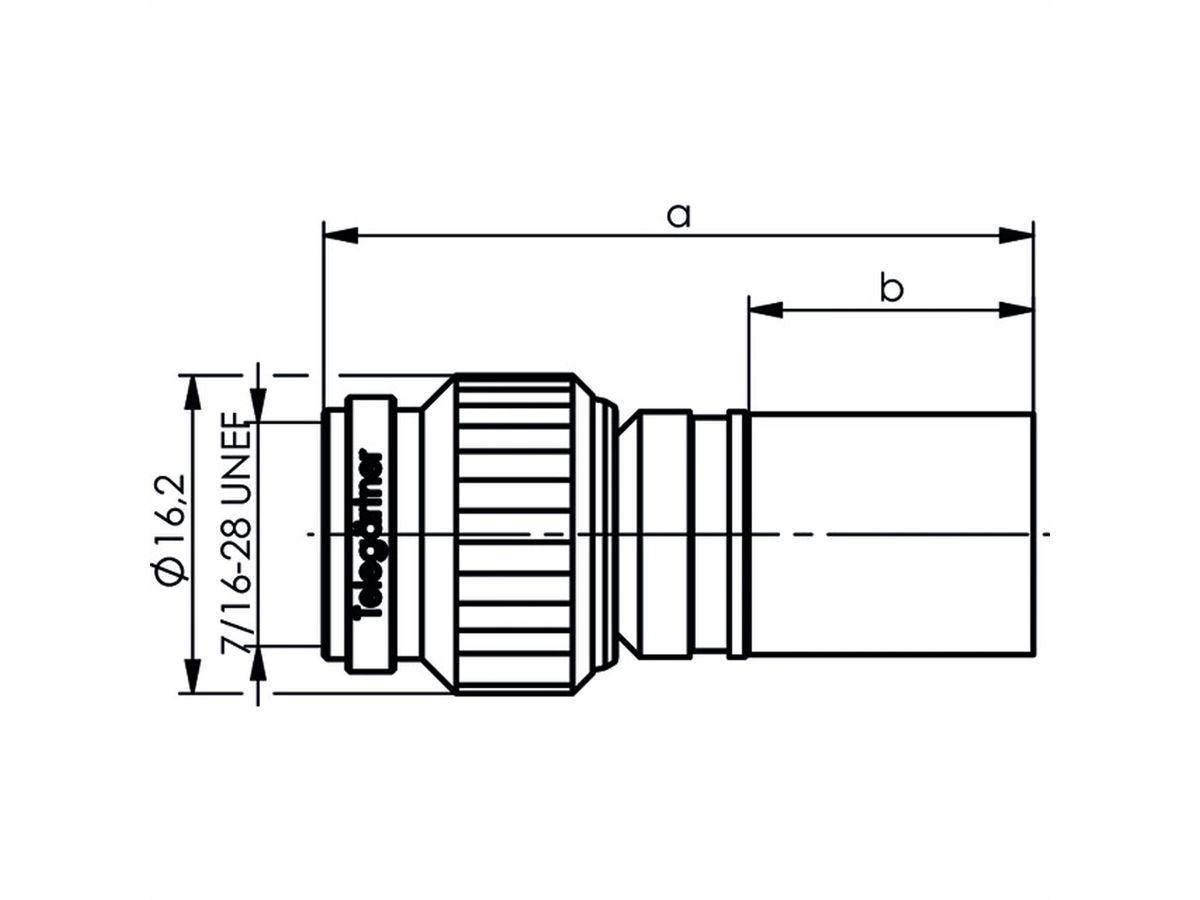

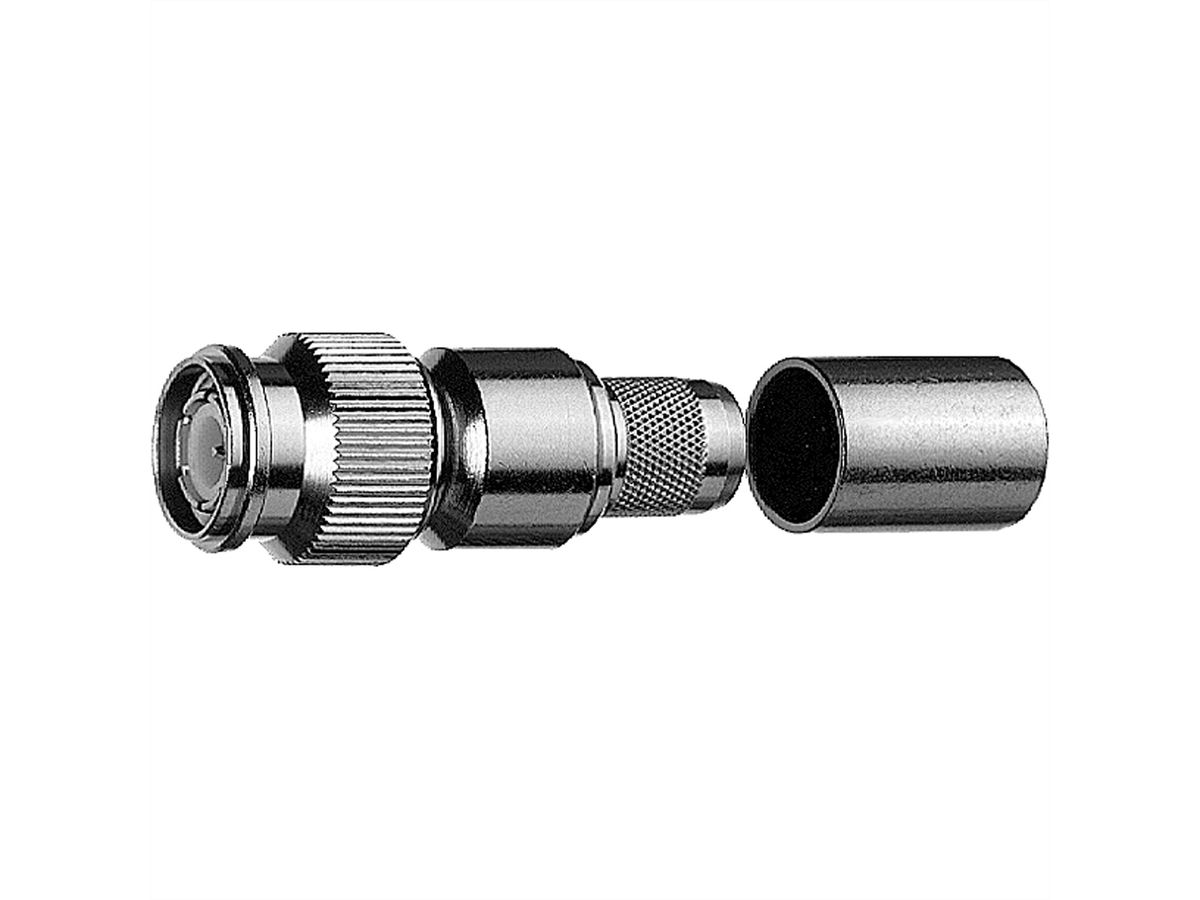

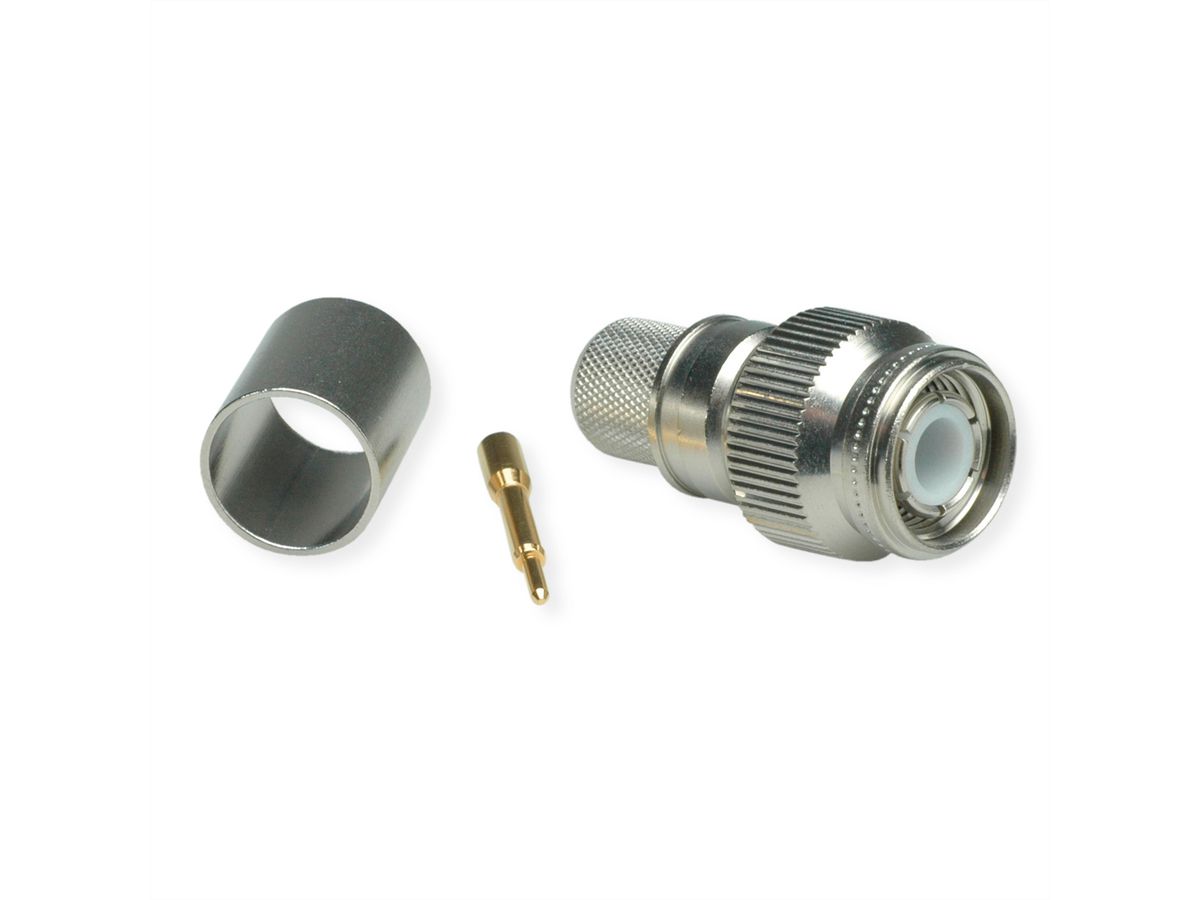

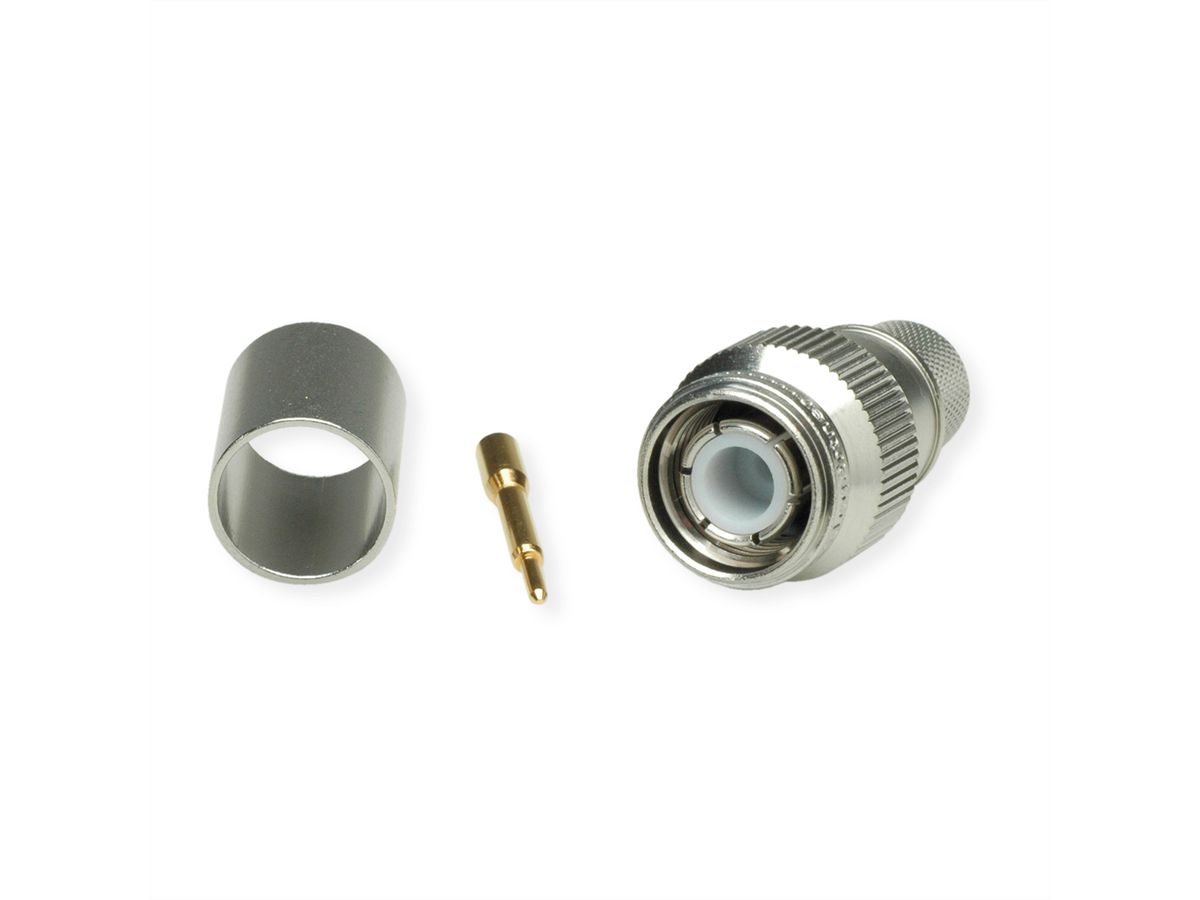

Remarque: photo non-contractuelle
