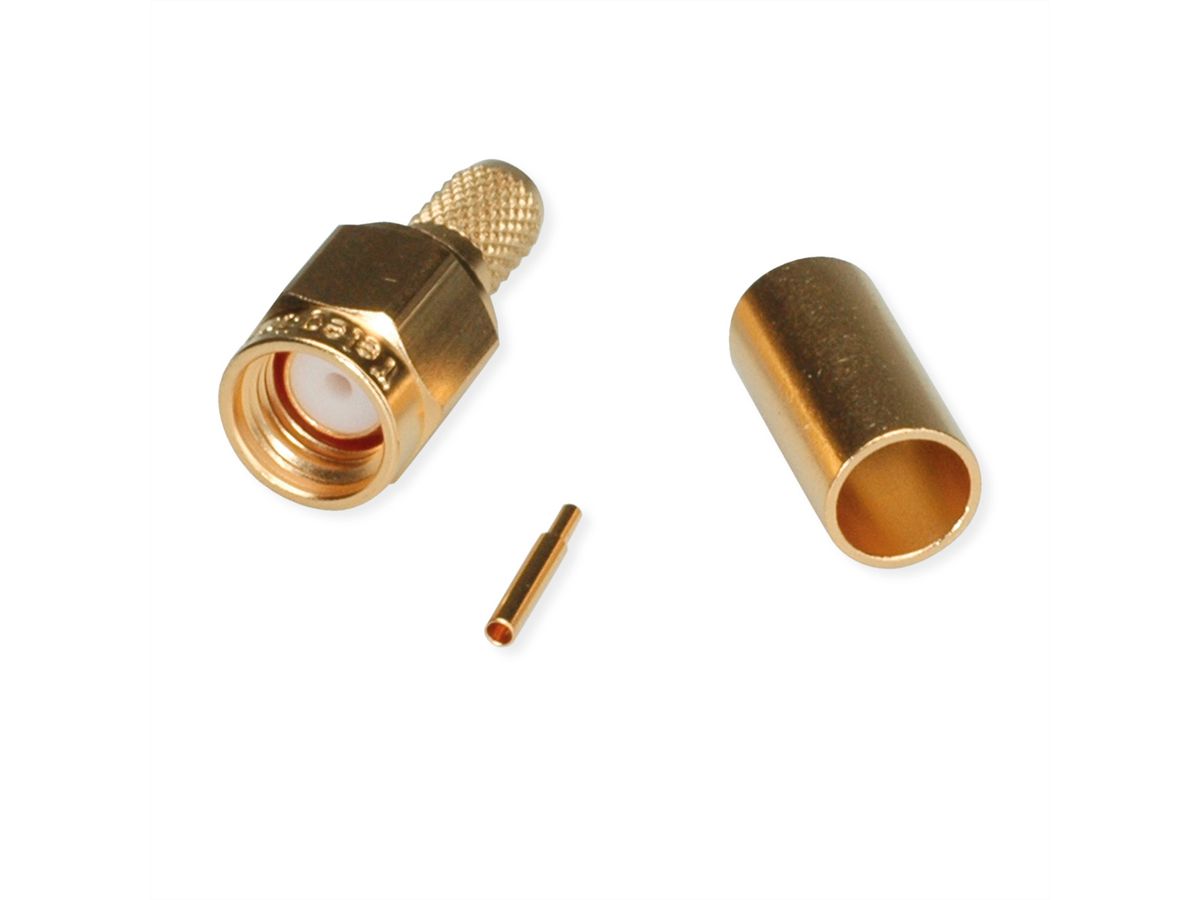

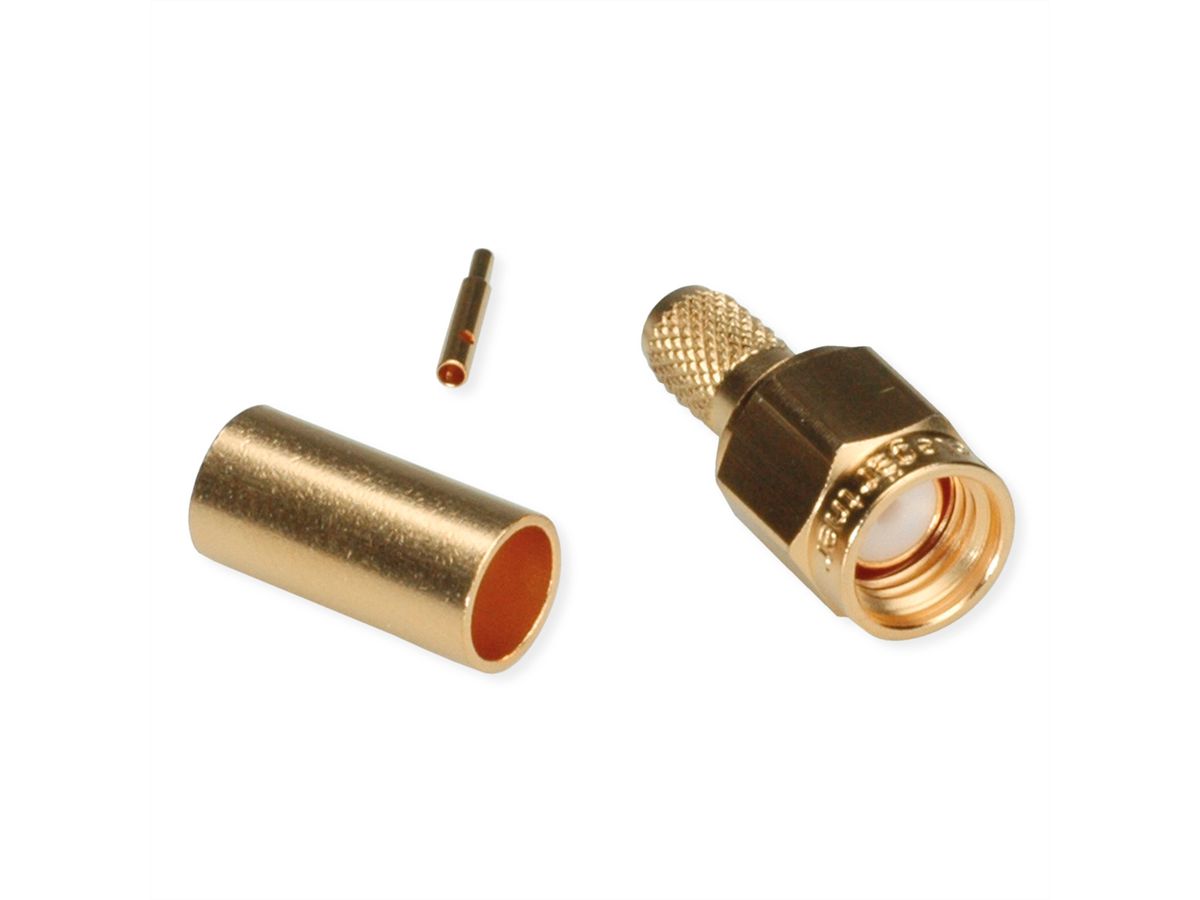

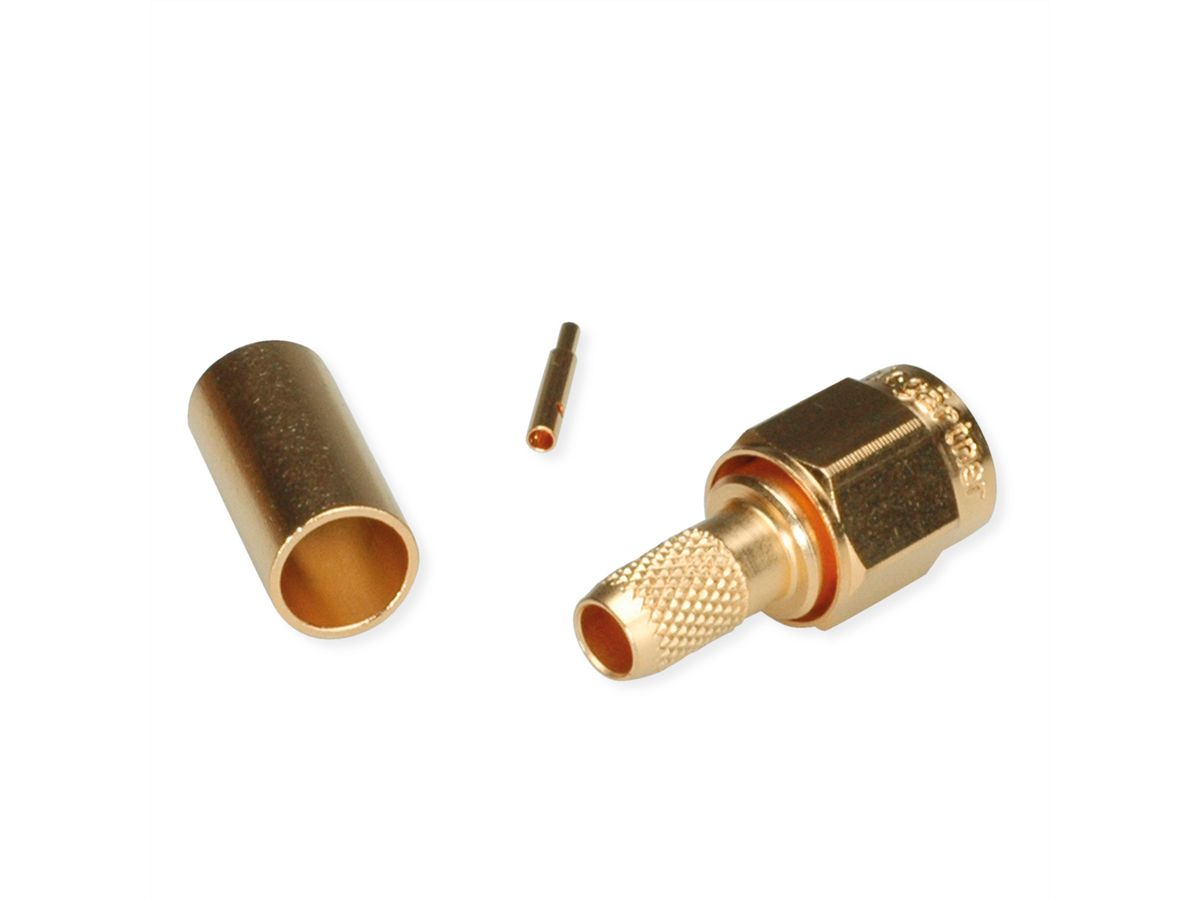

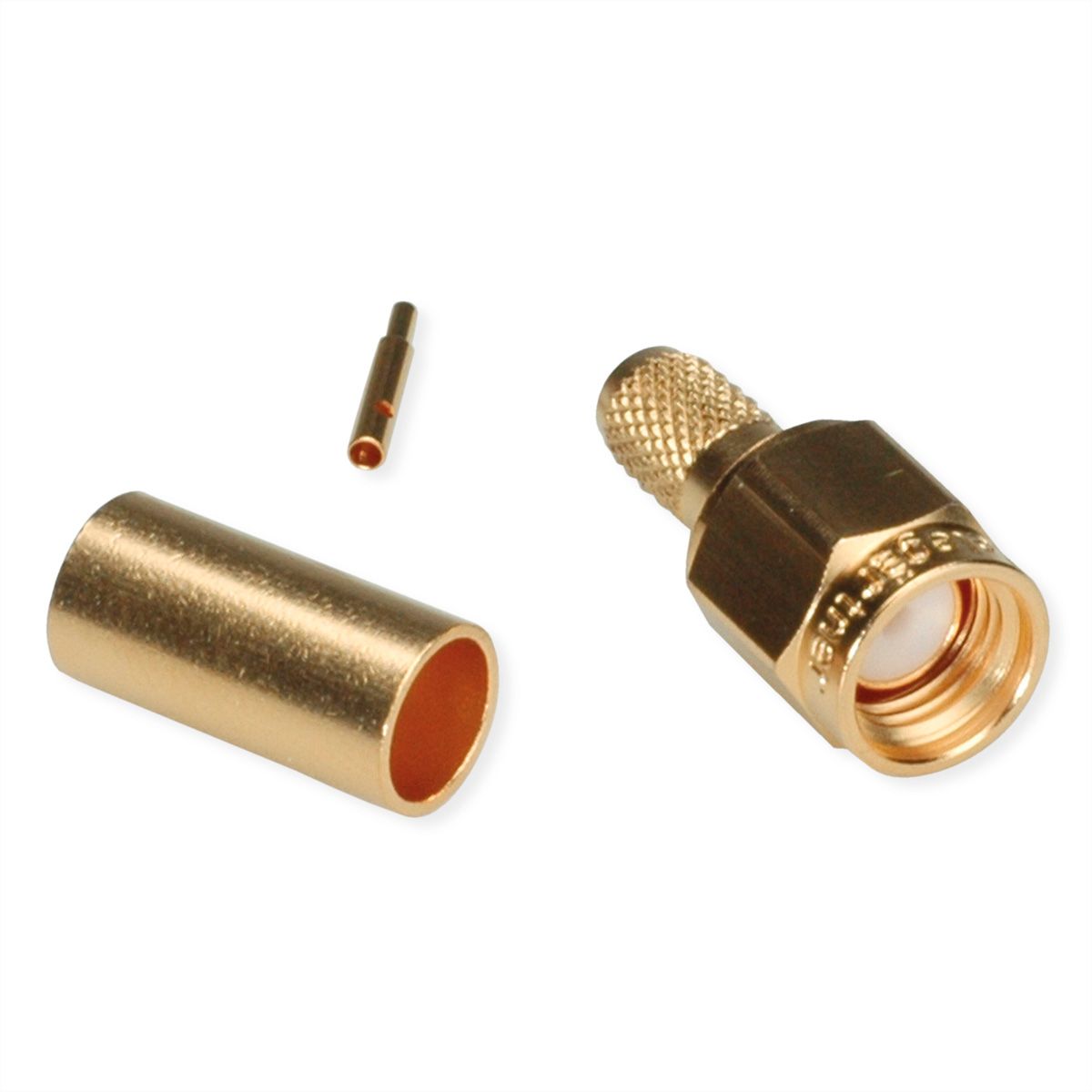

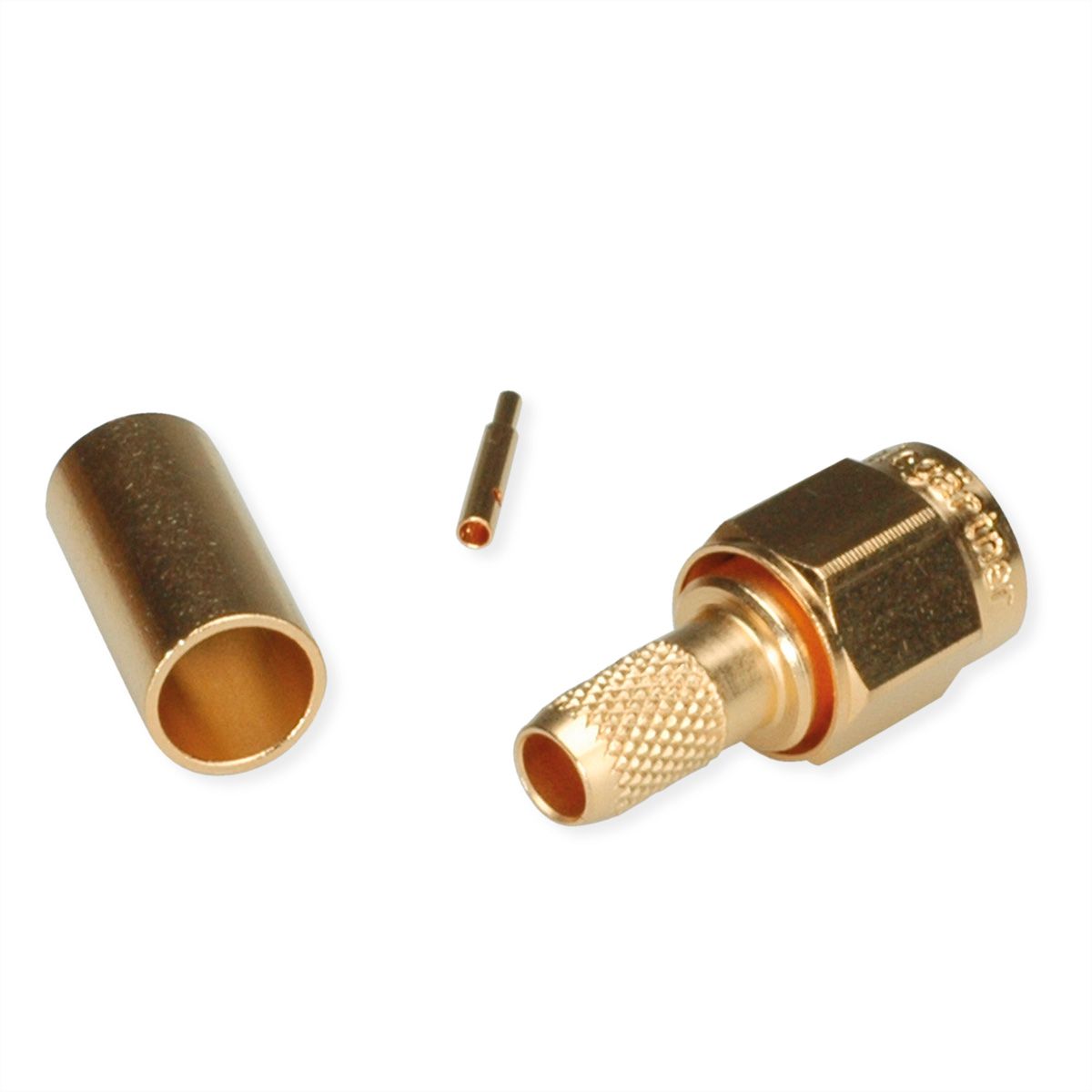

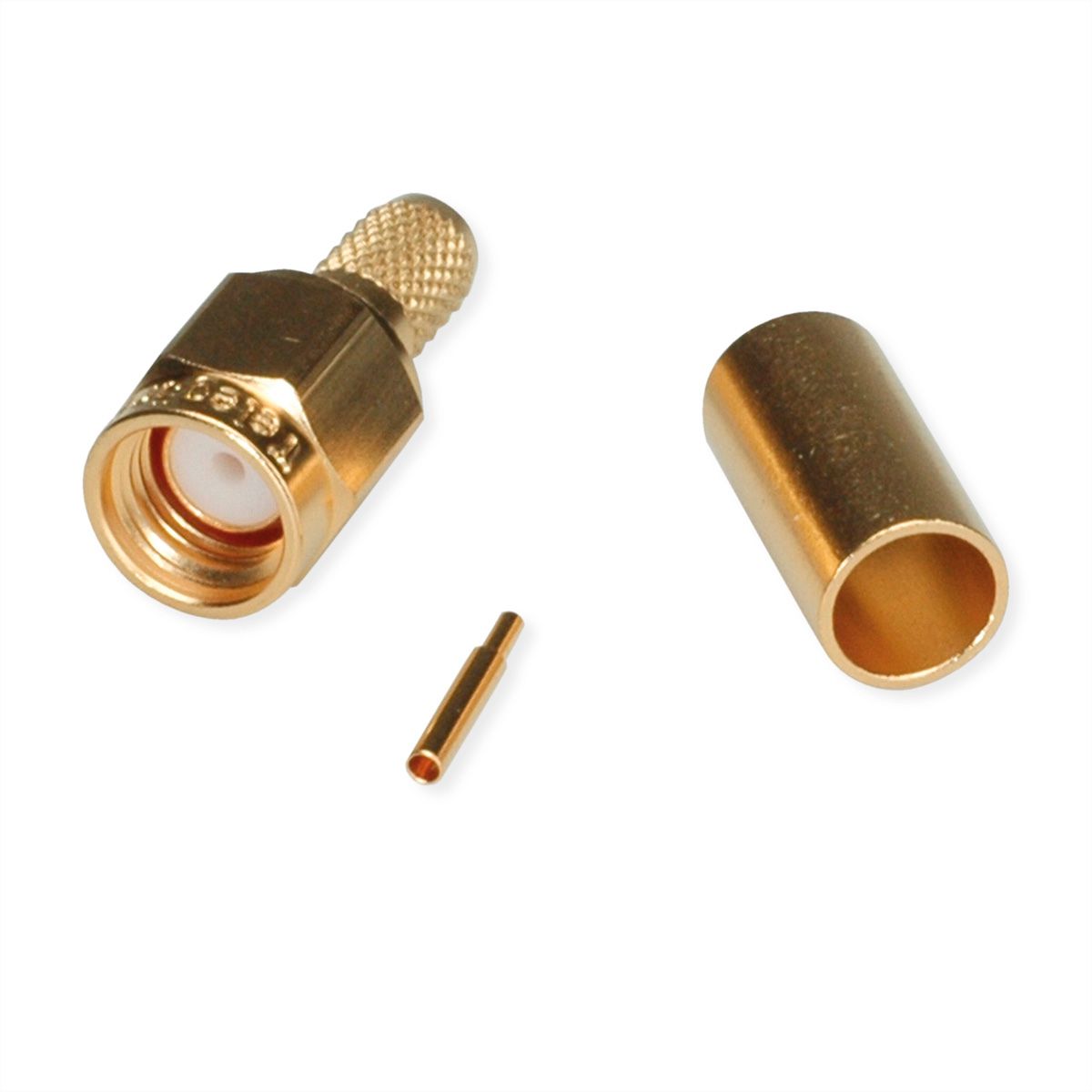

TELEGÄRTNER Connecteur à sertir SMA pour RG-58C/U, connexion à souder/sertir plaquée or

N° d'article 21170462 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024605 EAN 4018359119713 Poids du colis 0,005 kg
TELEGÄRTNER

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible env. 12 août 2026
Télécharger le PDF

Description

La série SMA comprend des connecteurs coaxiaux à vis très couramment utilisés. Selon le modèle, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 ohms. Les connecteurs SMA sont notamment utilisés dans la téléphonie mobile, les satellites et les techniques de mesure.

  • Désignation de l'article : SMA Plg str sd/cr G1 Au (ancienne référence J01150A0041)
  • Groupe de câbles ; câbles : G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
  • Remarques : soudure/sertissage
  • Surface : or

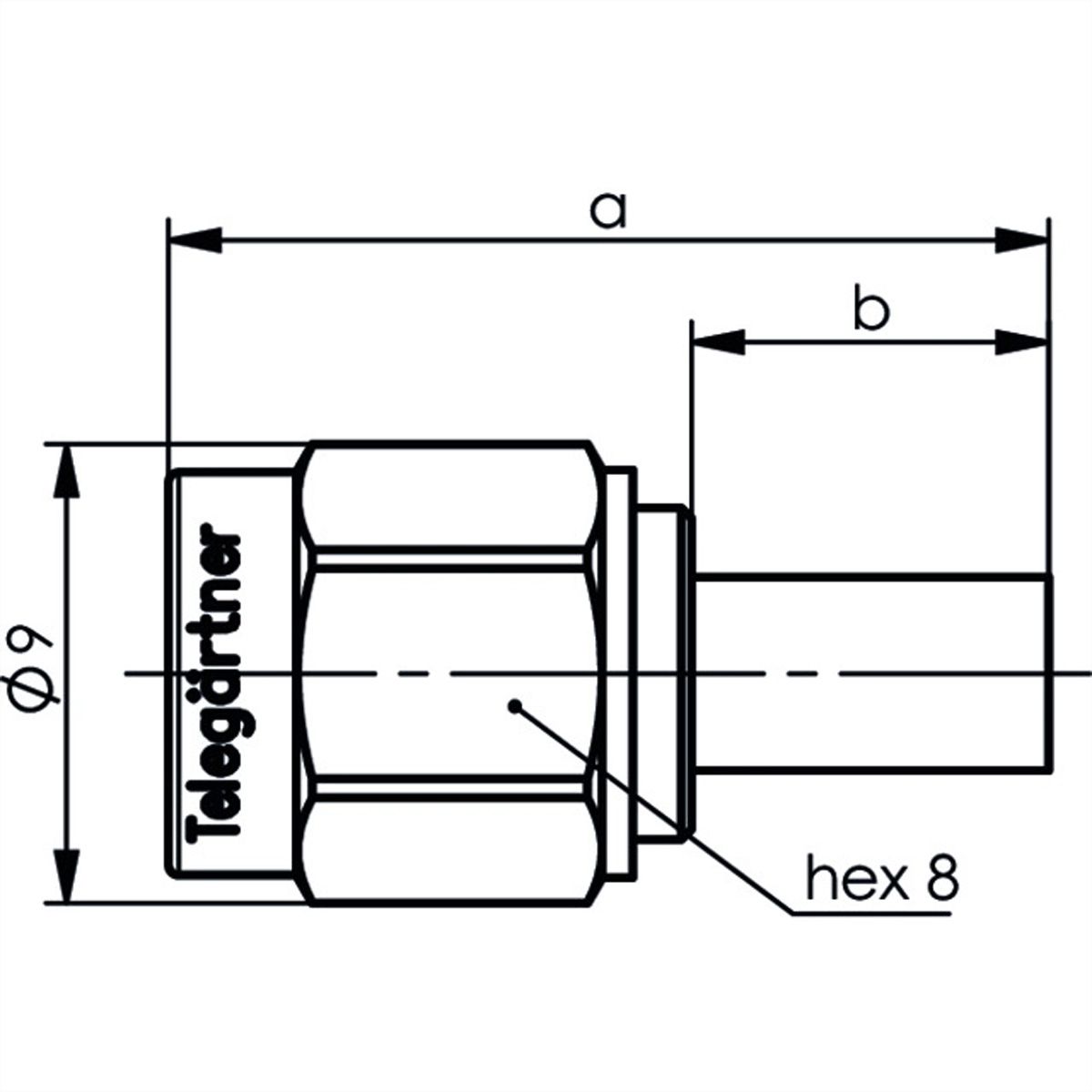

  • Dimensions : a=23,3, b=13
  • Montage : C0105
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA Straight Plug Crimp
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Mâle
Type de connecteur face 2
Raccordement à souder / à sertir
Classe de protection (Code IP)
IP68
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Hauteur
9 mm
Largeur
9 mm
Profondeur
23.3 mm
Poids
4 g
Hauteur du colis
50 mm
Largeur du colis
60 mm
Profondeur du colis
130 mm
Poids du paquet
0.005 kg

Téléchargements

Fiche technique du fabricant - English (75,4 Kio)
