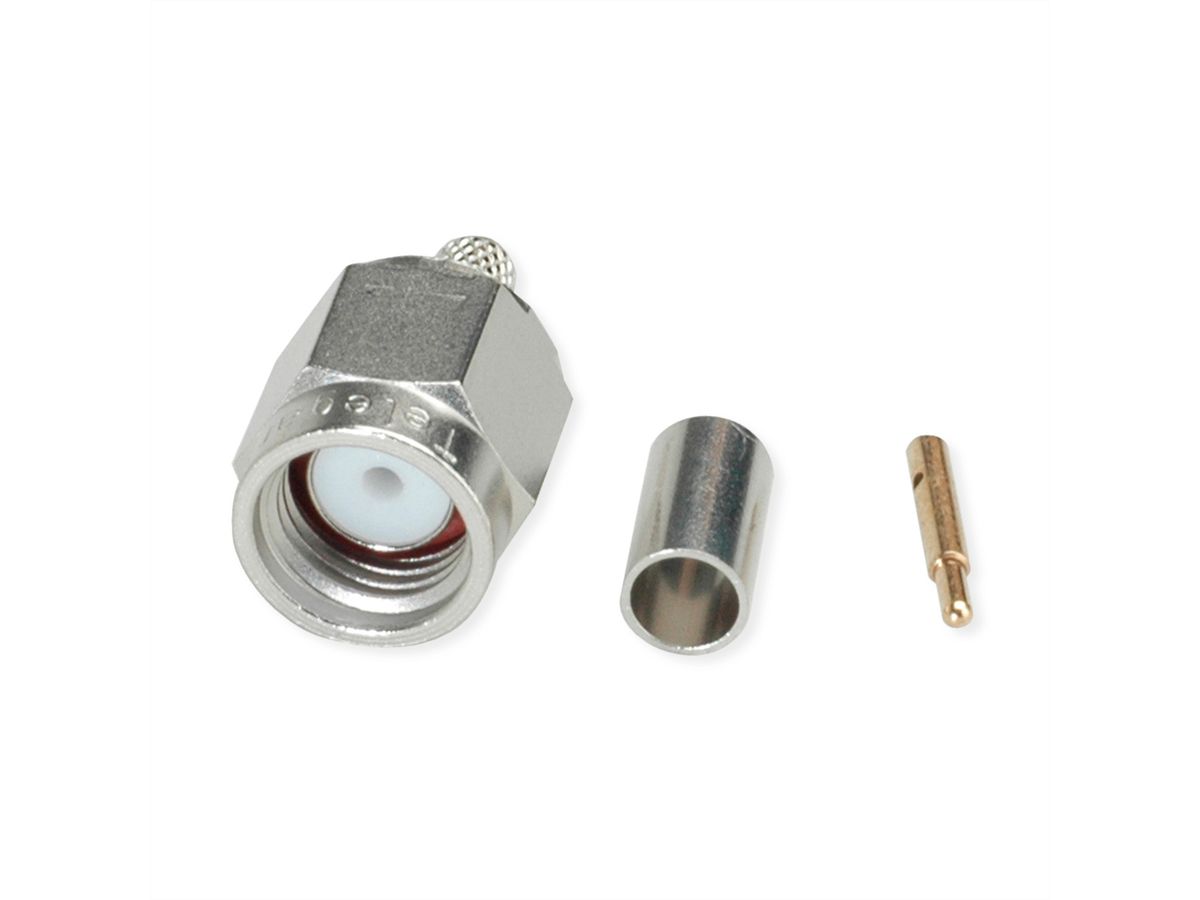

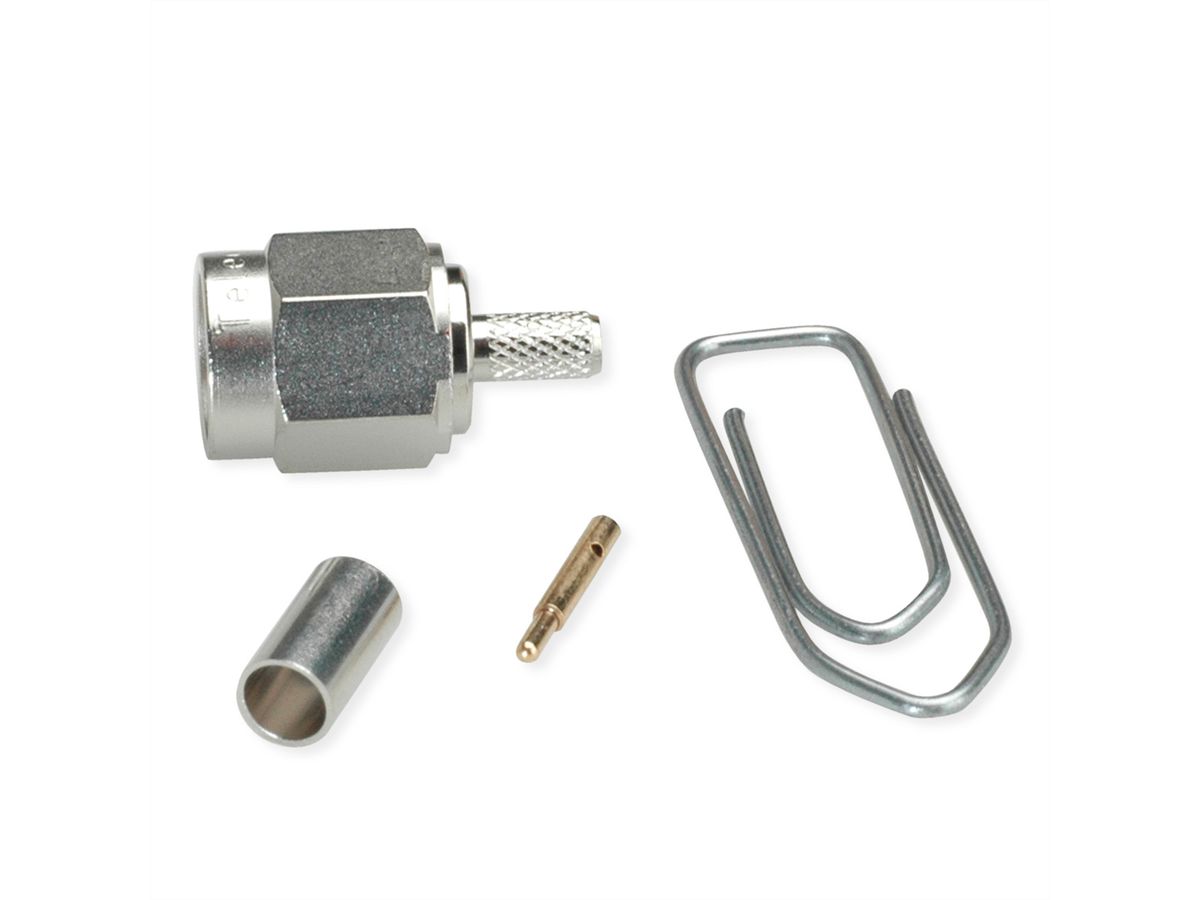

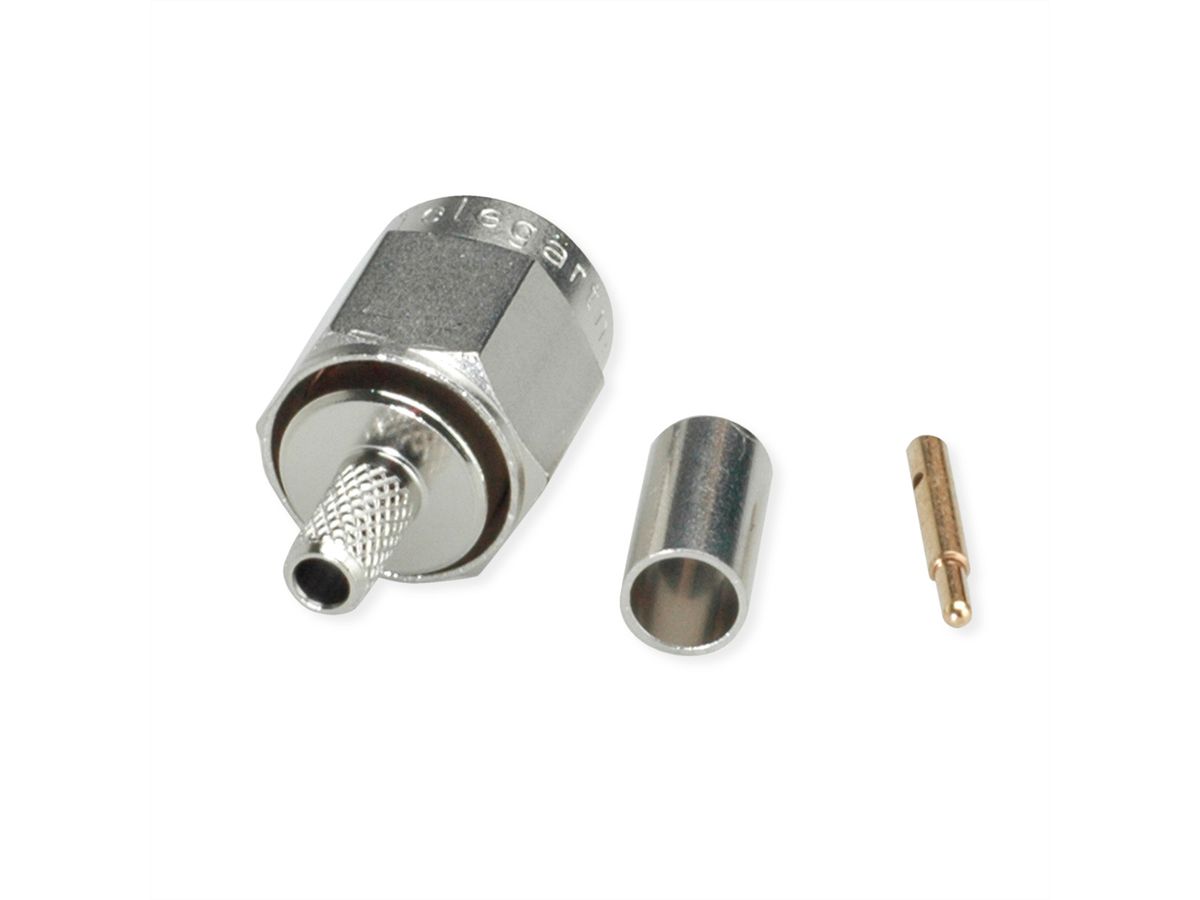

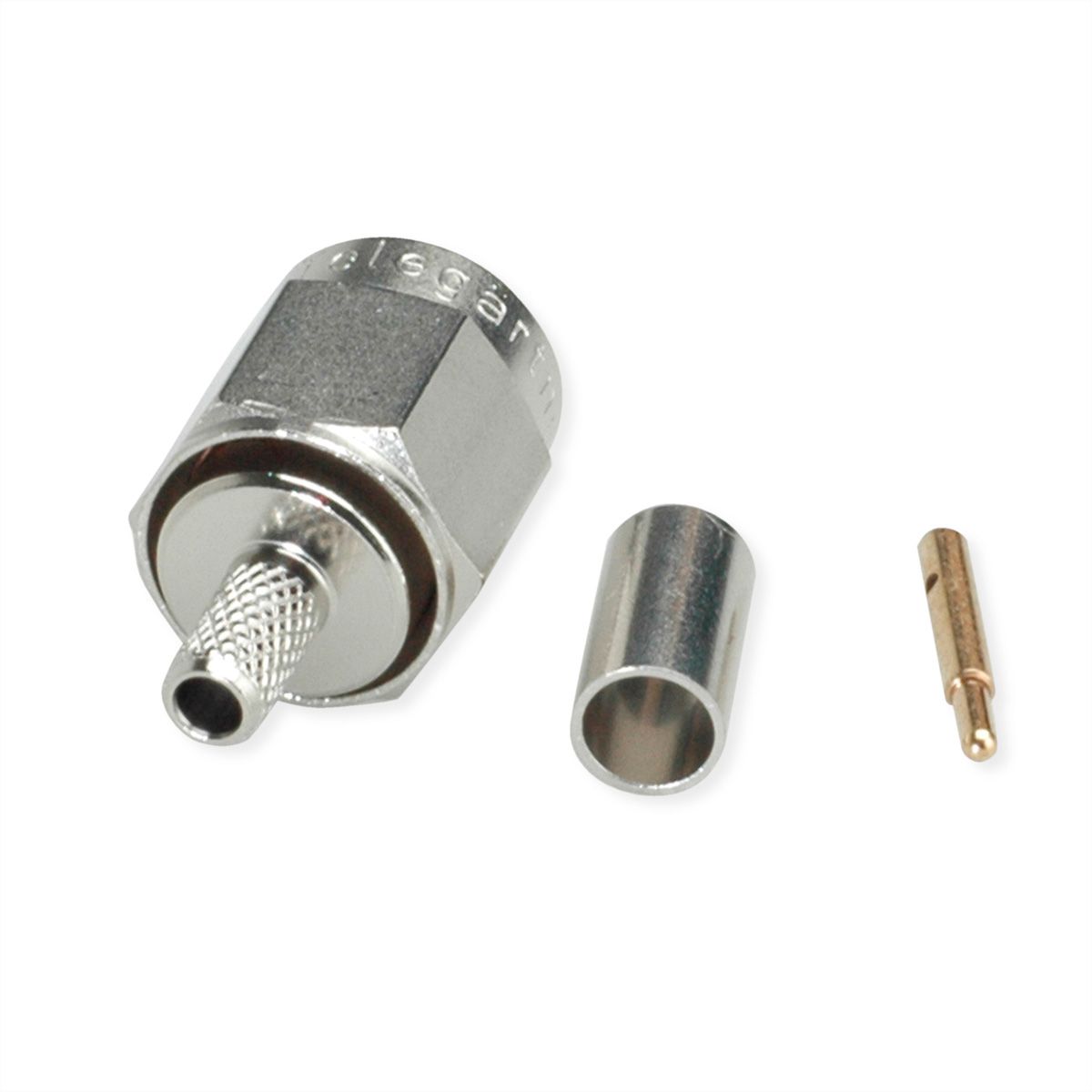

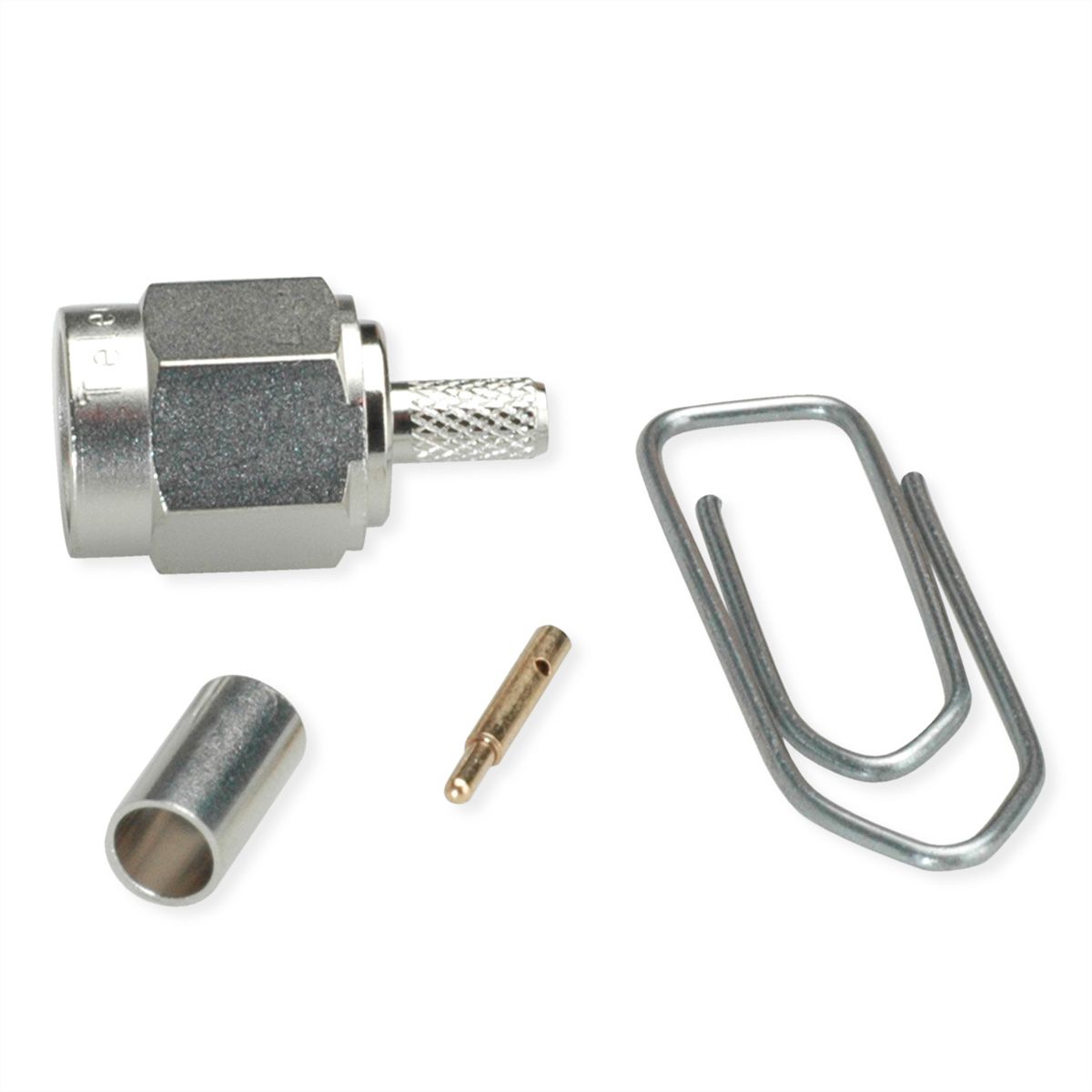

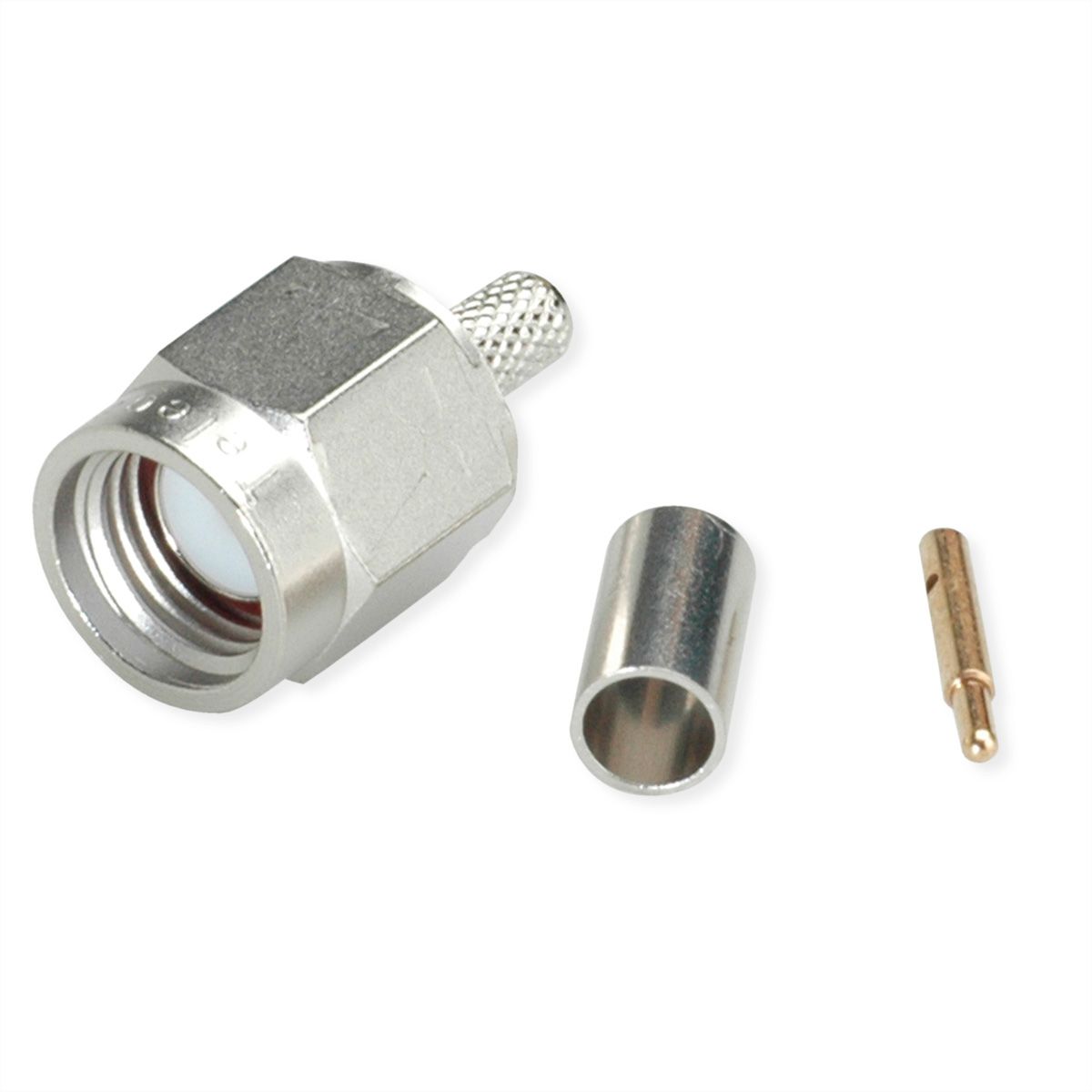

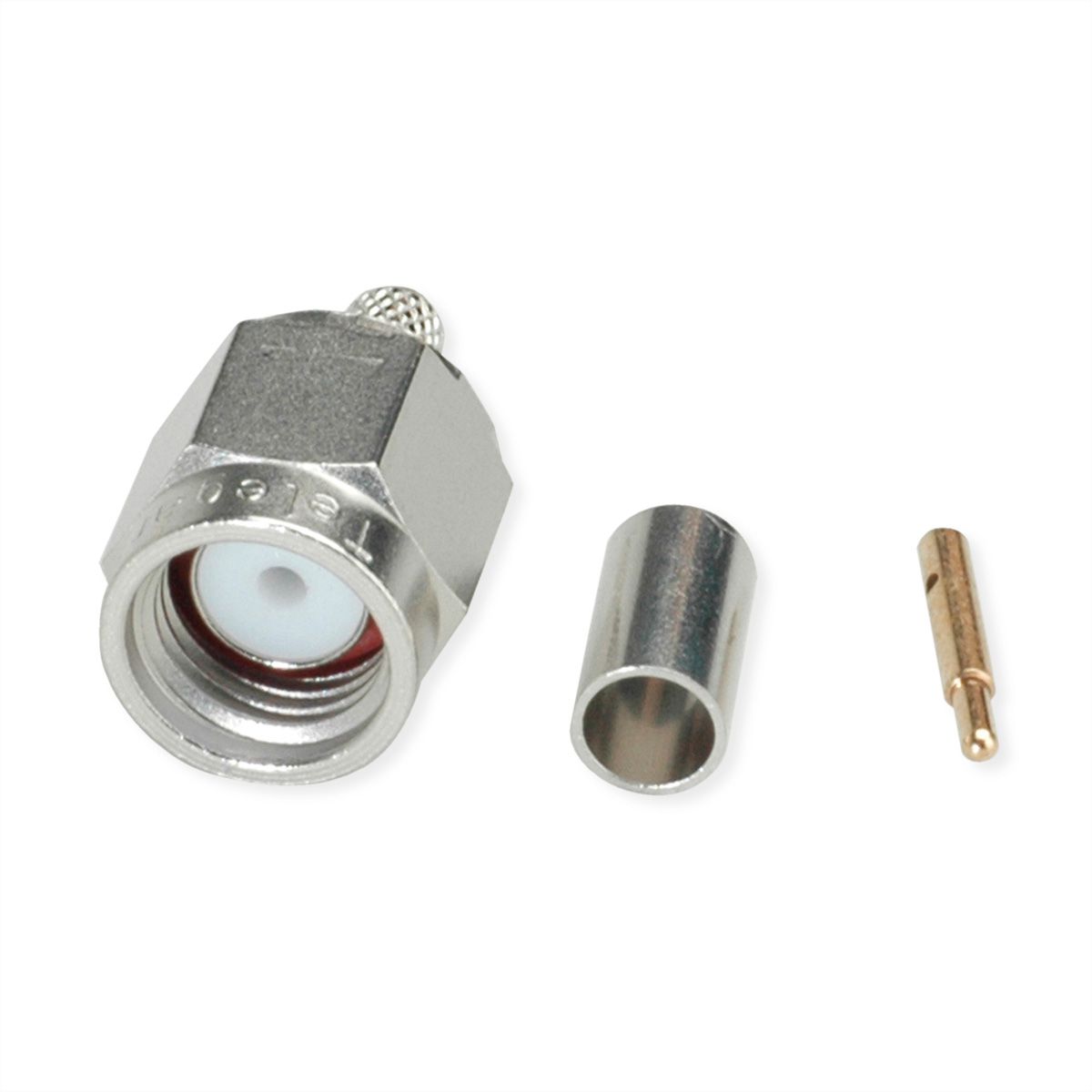

TELEGÄRTNER Connecteur à sertir SMA pour RG 316/U

N° d'article 21170467 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024597 EAN 4018359119607 Poids du colis 0,008 kg
TELEGÄRTNER
Nouveautés

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible
Commandes avant 15 heures – livraison dès le lendemain
Télécharger le PDF

Description

La série SMA comprend des connecteurs coaxiaux très couramment utilisés avec des capuchons à vis. Selon la version, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 Ω. Les connecteurs SMA sont utilisés dans les communications mobiles, les satellites et la technologie de mesure, entre autres applications.

  • Désignation de l'article : SMA Plg str sd/cr G7 Ni (ancienne référence J01150A0019)
  • Groupe de câbles ; câble : G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0,48 L/1,5 AF)
  • Remarques : soudure/sertissage
  • Surface : nickel

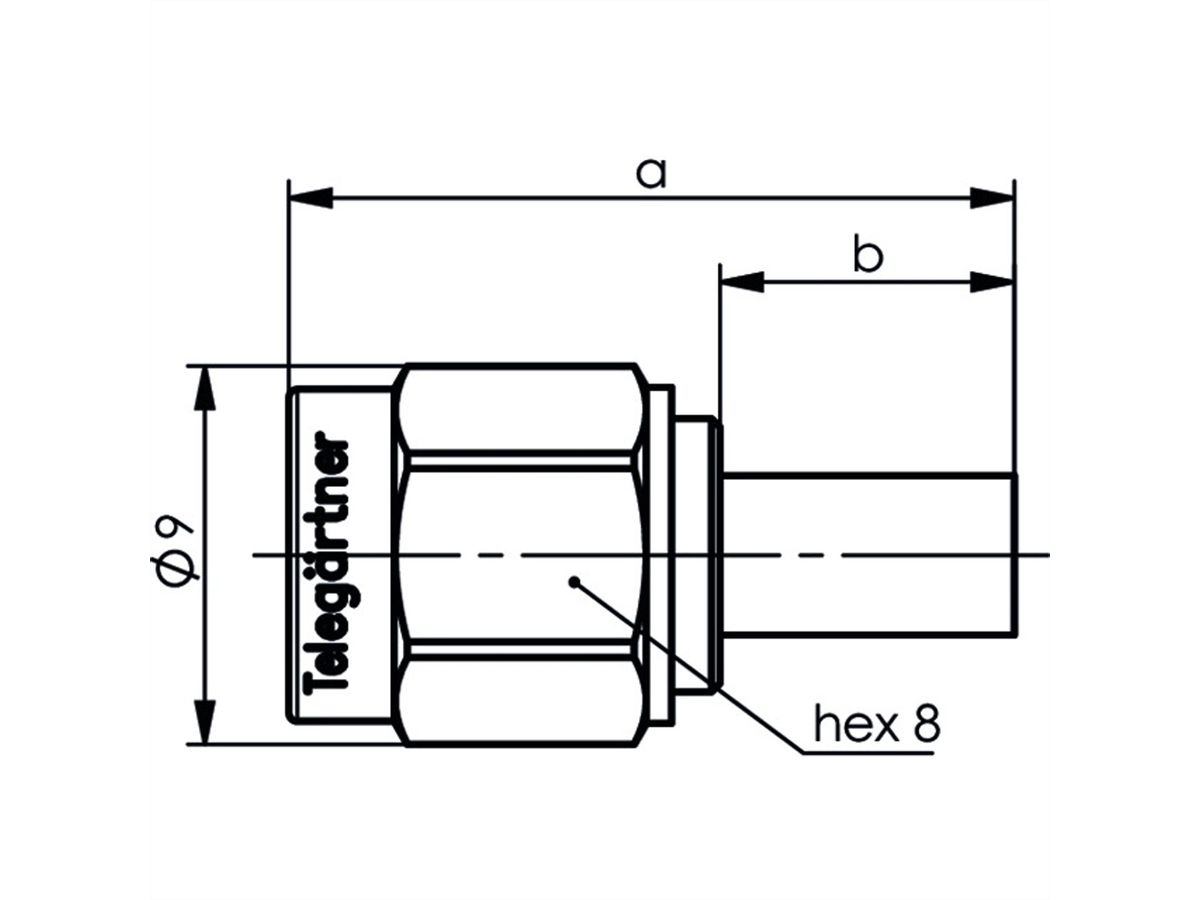

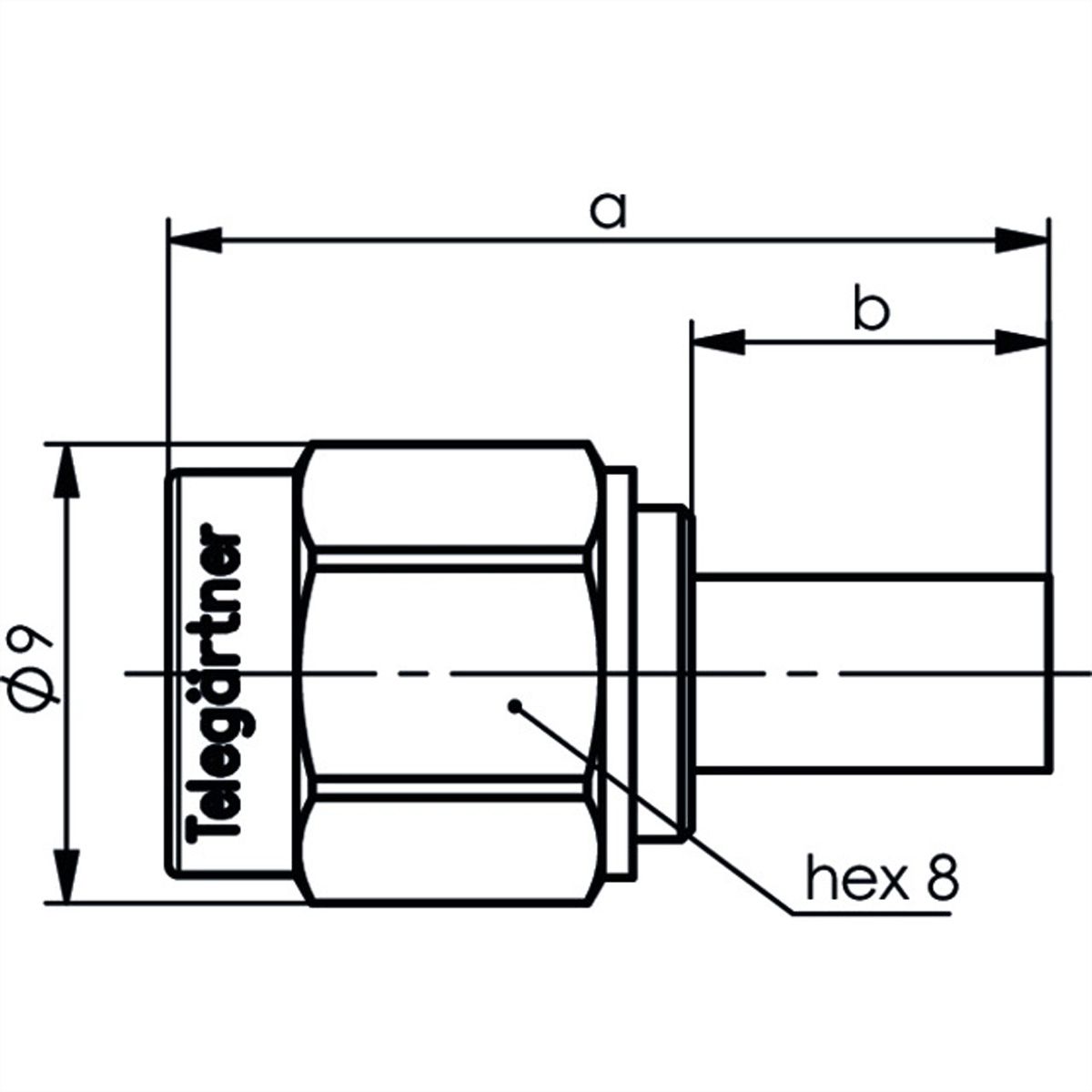

  • Dimensions : a=17, b=7
  • Montage : C0103
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA Straight Plug Crimp
Couleur
argent
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Mâle
Type de connecteur face 2
Raccordement à souder / à sertir
Classe de protection (Code IP)
IP68
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Gamme de fréquence (max.)
18 GHz
Hauteur
9 mm
Largeur
9 mm
Profondeur
17 mm
Poids
3 g
Hauteur du colis
40 mm
Largeur du colis
70 mm
Profondeur du colis
130 mm
Poids du paquet
0.008 kg

Téléchargements

Fiche technique du fabricant - English (433,7 Kio)
