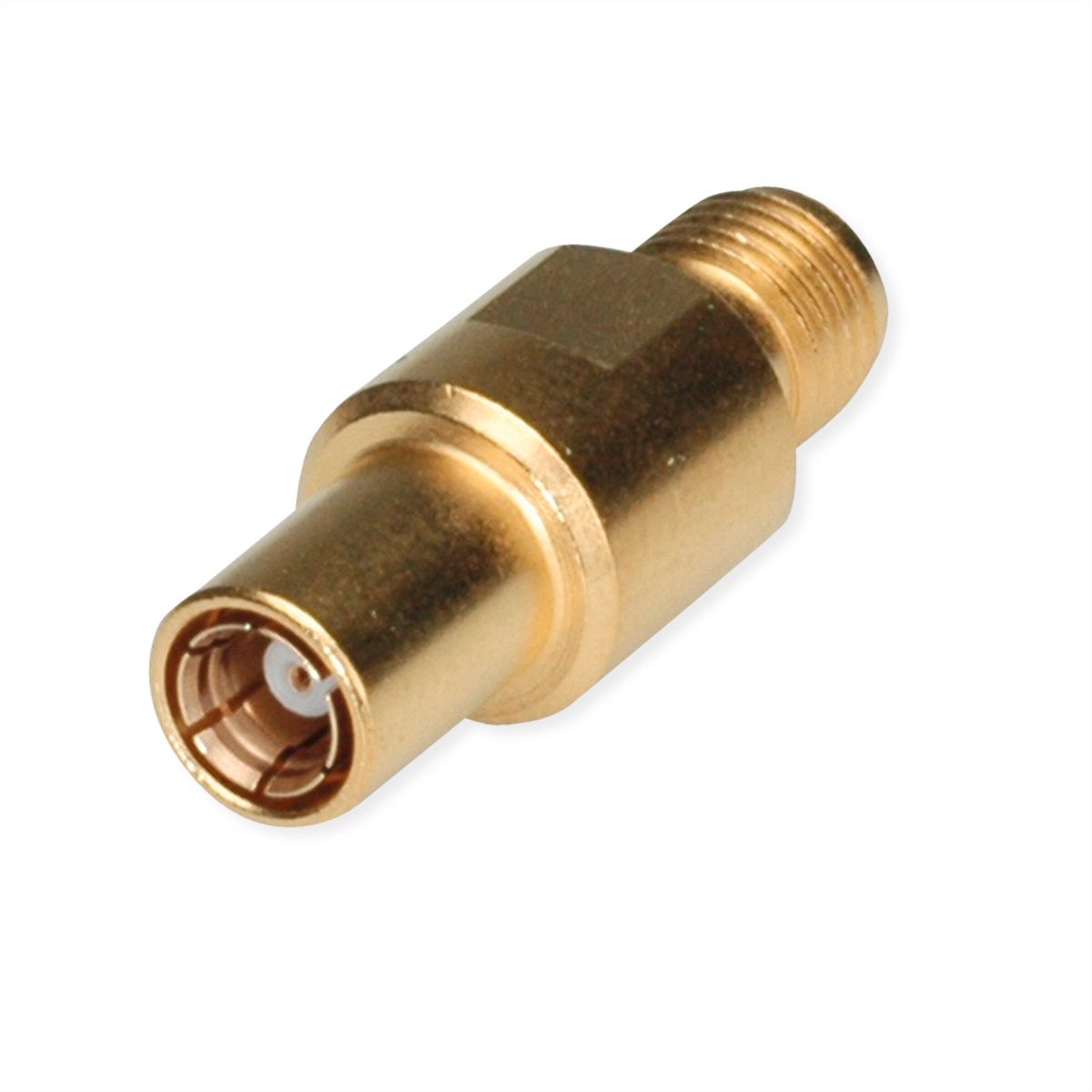

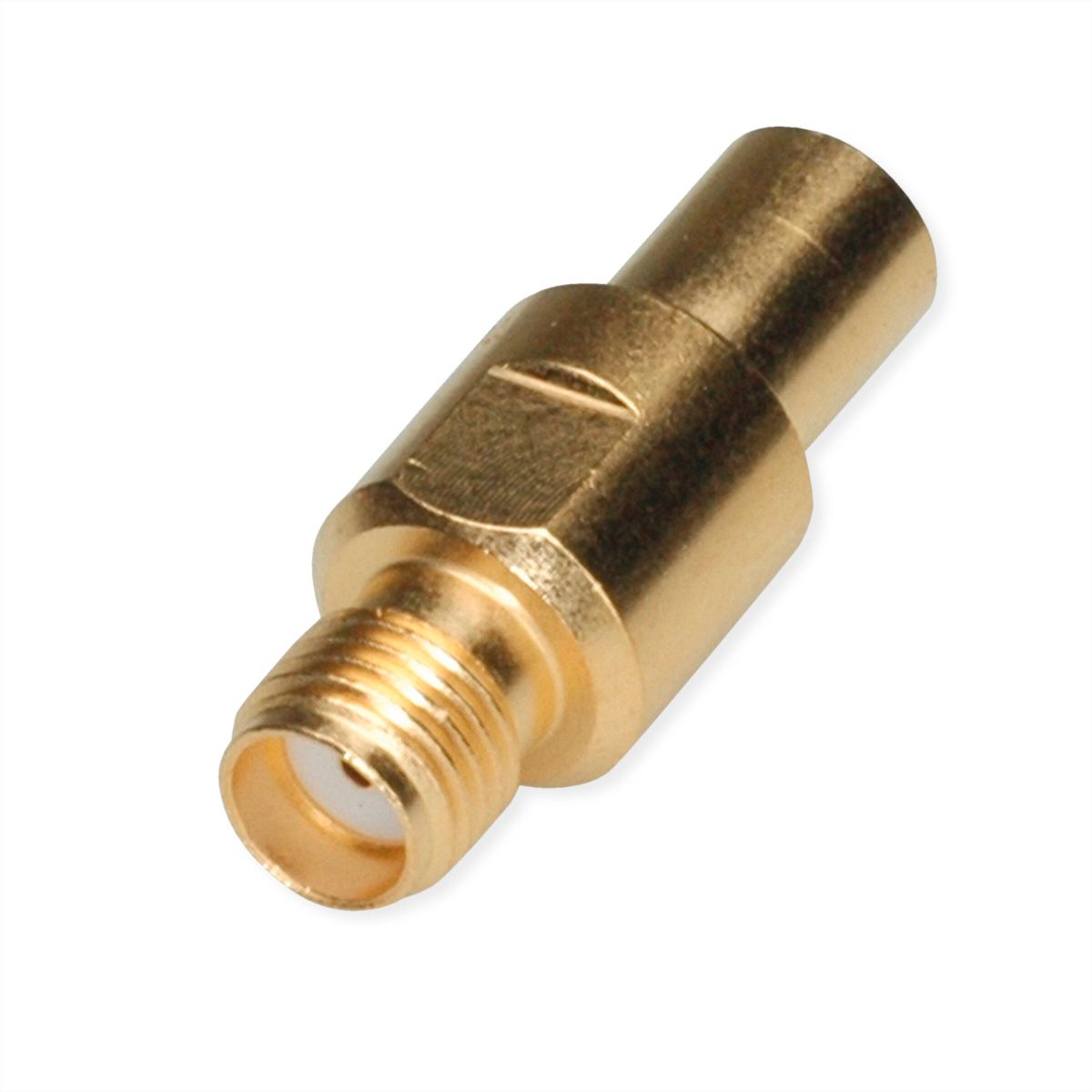

TELEGÄRTNER Adaptateur SMA femelle / SMB femelle

N° d'article 21170433 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024808 EAN 4018359262525 Poids du colis 0,032 kg
TELEGÄRTNER

Inscrivez-vous pour accéder à vos prix et commander. Livraison uniquement aux entreprises, administrations et professionnels de l'informatique. Pas de vente aux particuliers !

S'inscrire
Disponible
Commandes avant 15 heures – livraison dès le lendemain
Télécharger le PDF

Description

La série SMA comprend des connecteurs coaxiaux à vis très couramment utilisés. Selon le modèle, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 ohms. Les connecteurs SMA sont notamment utilisés dans la téléphonie mobile, les satellites et les techniques de mesure.

  • Désignation de l'article : Adapt str SMAf - SMBf (Ancienne référence J01155A0041)
  • Modèle : SMA (f) / SMB (f)
  • Fréquence max. : 4 GHz
  • Affaiblissement de réflexion : typ. : 1 GHz : -32 dB ; 3 GHz : -28 dB ; 4 GHz : -25 dB
  • Remarques : laiton doré
  • Cycles d'enfichage : ≥ 100
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Caractéristiques

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA to SMB Adaptor
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Femelle
Type de connecteur face 2
Connecteur SMB
Genre du connecteur face 2
Femelle
Classe de protection (Code IP)
IP68
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Gamme de fréquence (max.)
4 GHz

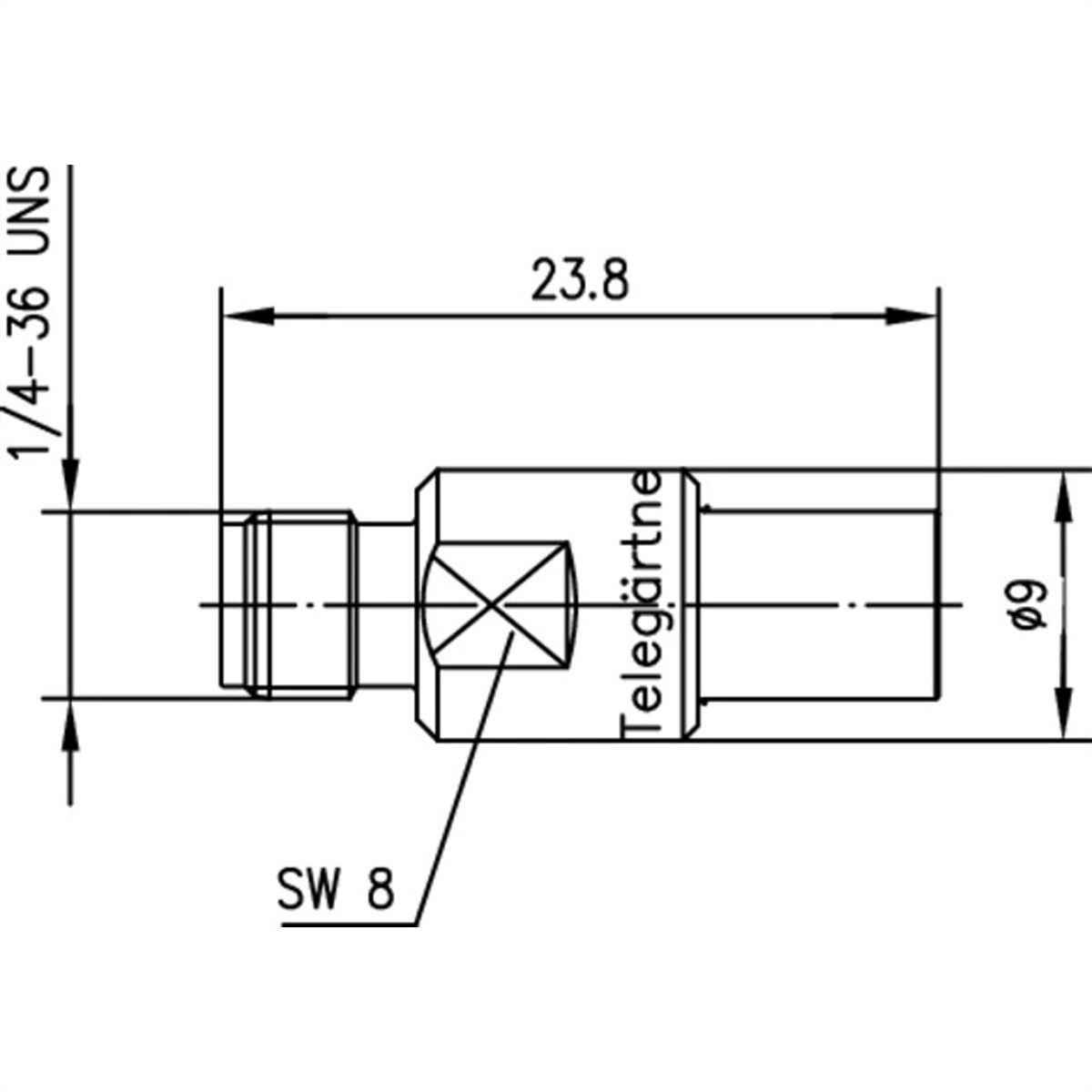

Hauteur
9 mm
Largeur
9 mm
Profondeur
23.8 mm
Poids
6.62 g
Hauteur du colis
50 mm
Largeur du colis
90 mm
Profondeur du colis
110 mm
Poids du paquet
0.032 kg

Téléchargements

Fiche technique du fabricant - English (59,0 Kio)
