Description

La série FME comprend des connecteurs coaxiaux à vis utilisés jusqu'à une fréquence de 2 GHz. L'impédance caractéristique est de 50 ohms. Les câbles sont raccordés par sertissage ou soudure, selon le modèle. Les connecteurs de la série FME sont souvent utilisés dans la téléphonie mobile, en particulier dans les véhicules, notamment en raison de leur conception compacte.

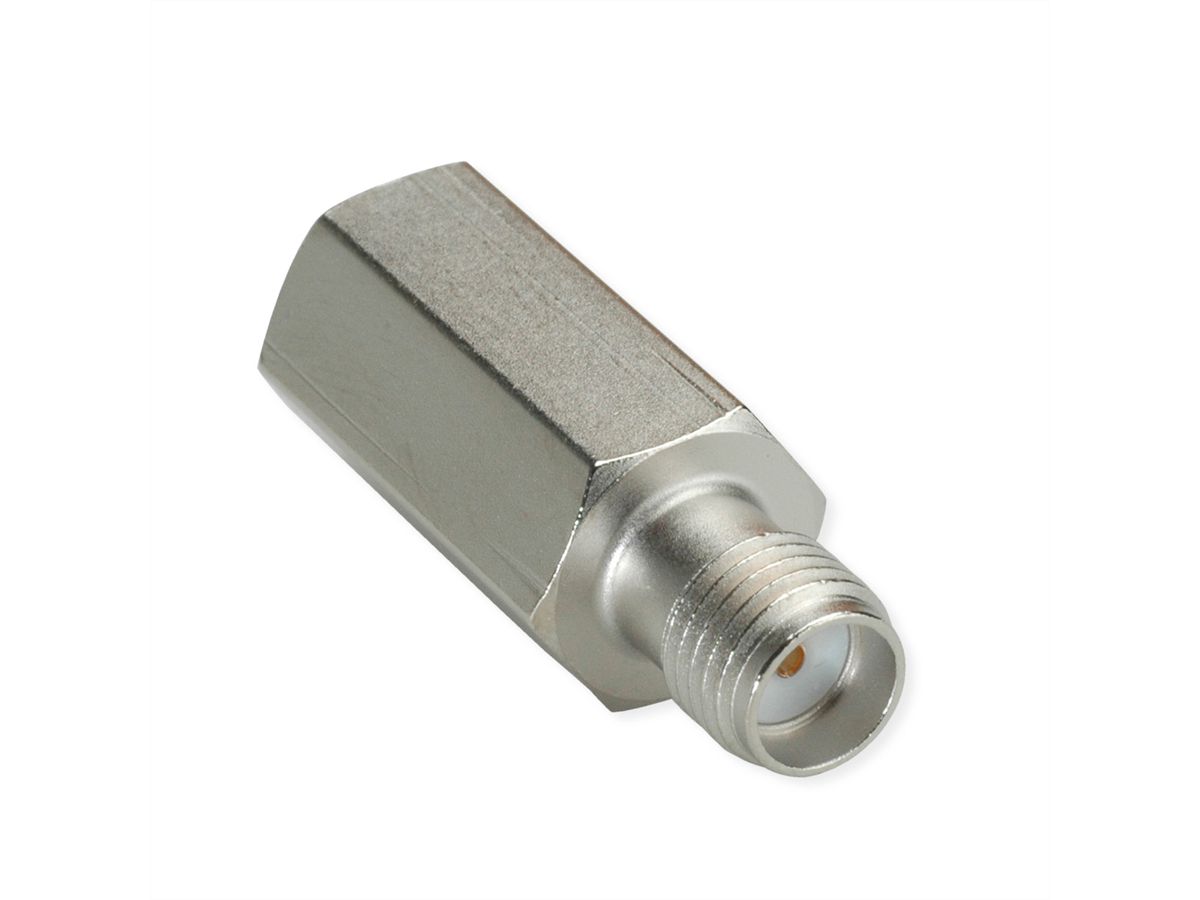

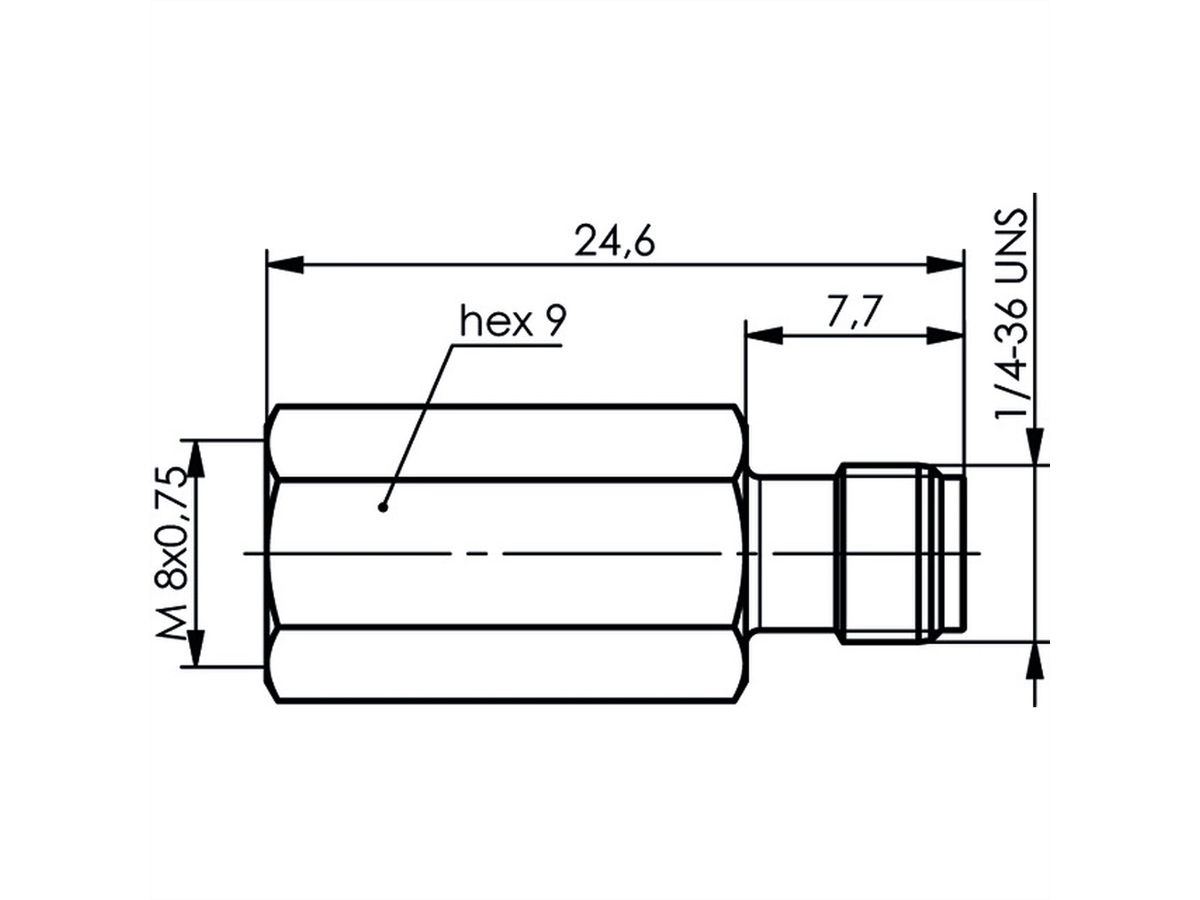

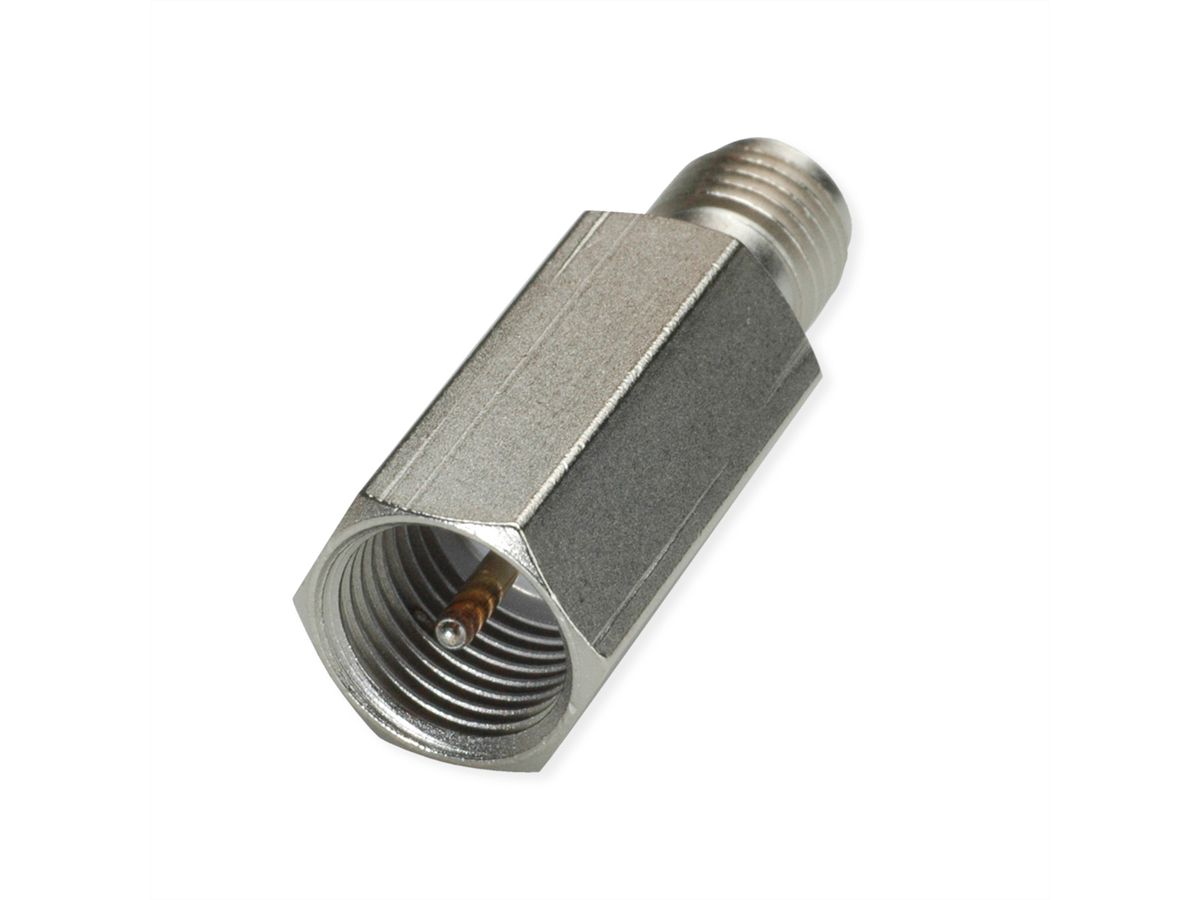

• Désignation de l'article : Adapt str FMEm - SMAf (ancienne référence J01703A0000)
• Modèle : FME (m) / SMA (f)
• Fréquence max. : 2 GHz

Caractéristiques électriques

• Résistance de contact conducteur interne ≤ 10 mΩ
• Résistance de contact conducteur externe ≤ 5 mΩ
• Résistance d'isolement ≥ 5 GΩ
• Rigidité diélectrique 1 kVeff/50 Hz
• Impédance caractéristique 50 Ω
• Tension de service ≤ 100 Veff/50 Hz
• Affaiblissement d'insertion ≤ 0,2 dB/1,8 GHz
• Affaiblissement de réflexion ≥ 20 dB/1,8 GHz
• Plage de fréquences jusqu'à 2 GHz

Caractéristiques

Constructeur	TELEGÄRTNER
Groupe de produits	Connecteurs coaxiaux
Types de produits	FME to SMA Adaptor
Couleur	argent
Nombre de ports	1
Type de connecteur face 1	Connecteur FME
Genre du connecteur face 1	Mâle
Type de connecteur face 2	Connecteur SMA
Genre du connecteur face 2	Femelle
Direction de la prise	droit
Impédance caractéristique	50 Ohm
Gamme de fréquence (max.)	2 GHz
Hauteur du colis	20 mm
Largeur du colis	90 mm
Profondeur du colis	130 mm
Poids du paquet	0.034 kg

Téléchargements

Fiche technique du fabricant - English (73,7 Kio)

Téléchargement
