Description

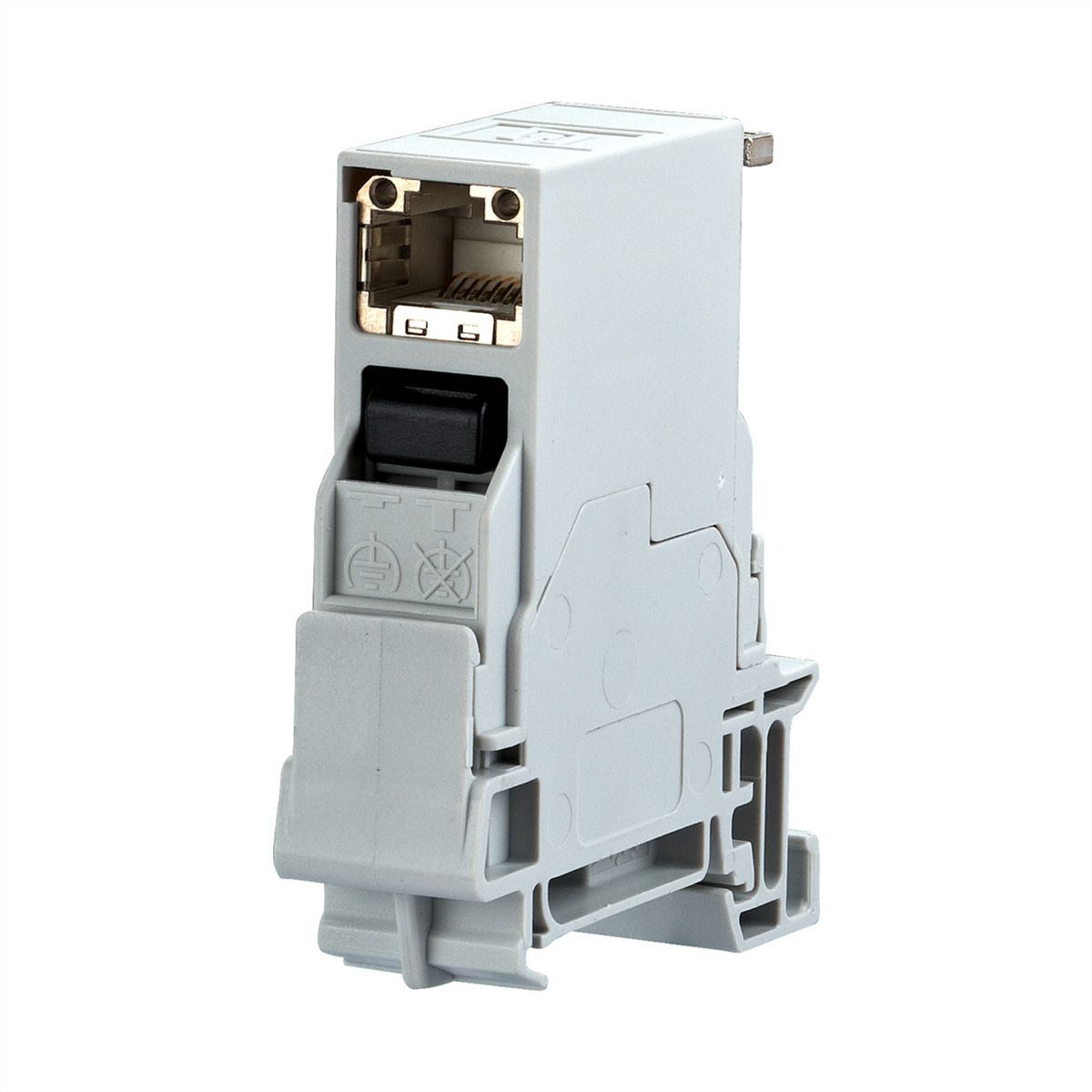

Unité de raccordement pour montage sur rail DIN TH35 selon DIN EN 60715 dans des répartiteurs électriques pour l'installation du bâtiment et industrielle

• Equipée d'un E-DAT Industry RJ45 field jack insert
• Sens d'embrochage vertical, angle de 90° par rapport au rail DIN
• Respect de la classe EA selon ISO/IEC 11801, DIN EN 50173-1
• Convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE, 4PPoE) et HDBaseT
• Raccordement simplifié de câbles de données avec 2 à 4 paires AWG 24/1 à 22/1 et conducteurs multibrins en cuivre à 7 brins AWG 26/7 sur contacts à déplacement d'isolant IDC
• La largeur utile de 1UL (unité de division) permet de monter 12 unités au maximum dans les répartiteurs électriques standard
• En cas de montage comme appareil de la classe de protection I, la liaison équipotentielle est effectuée via un ressort de mise à la terre commutable intégré directement sur le rail DIN qui doit être raccordé via des borniers de contact correspondants sur la mise à la terre du bâtiment
• Versions : câblage selon T568A, T568B ou PROFINET

Caractéristiques

Constructeur	METZ CONNECT
Groupe de produits	Composants réseau
Types de produits	Réseau industriel
Couleur	gris
Type de protection	blindé
Qualité de transmission	Cat6A / Class EA
Nombre de ports	1
Power over Ethernet (PoE)	PoE+ (IEEE 802.3at)
Type de connecteur face 1	RJ-45
Genre du connecteur face 1	Femelle
Type de connecteur face 2	RJ-45
Genre du connecteur face 2	Femelle
Direction de la prise	vertical
Température de fonctionnement min.	-40 °C
Température de fonctionnement max.	70 °C

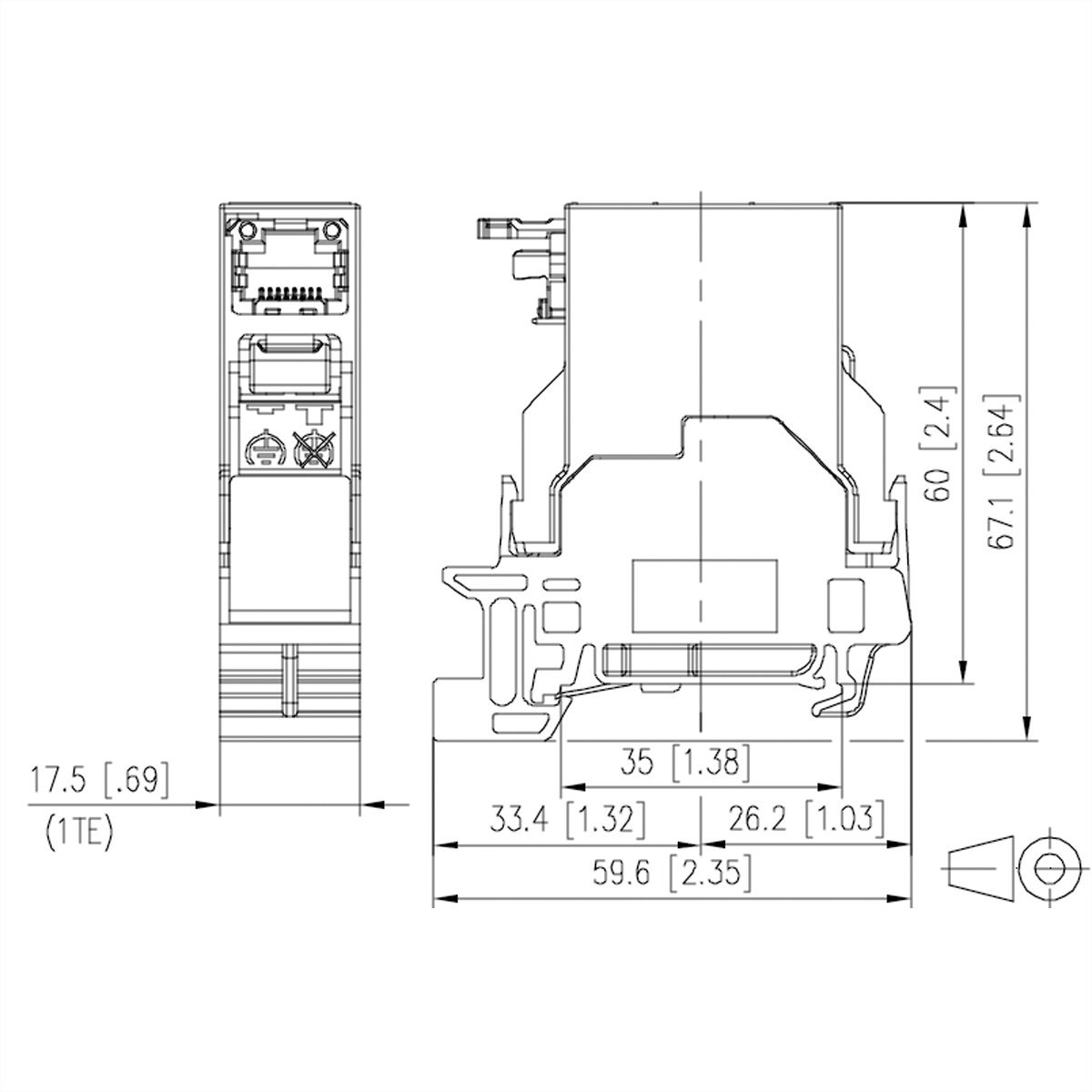

Hauteur	67.1 mm
Largeur	17.5 mm
Profondeur	59.6 mm
Poids	43 g
Hauteur du colis	20 mm
Largeur du colis	120 mm
Profondeur du colis	140 mm
Poids du paquet	0.054 kg

Téléchargements

Fiche technique du fabricant - Français (254,8 Kio)

Téléchargement

Fiche technique du fabricant - English (260,3 Kio)

Téléchargement

Fiche technique du fabricant - Deutsch (260,4 Kio)

Téléchargement

Accessoires

BTR E-DAT Industry RJ45 field jack insert Cat.6 Class EA, T568A

N° d'article	21173012
Référence constructeur	1401100810MI

None EUR TVA incluse



BTR E-DAT Industry RJ45 coupler insert Cat.6 Class EA

N° d'article	21173013
Référence constructeur	1401200810MI

None EUR TVA incluse
