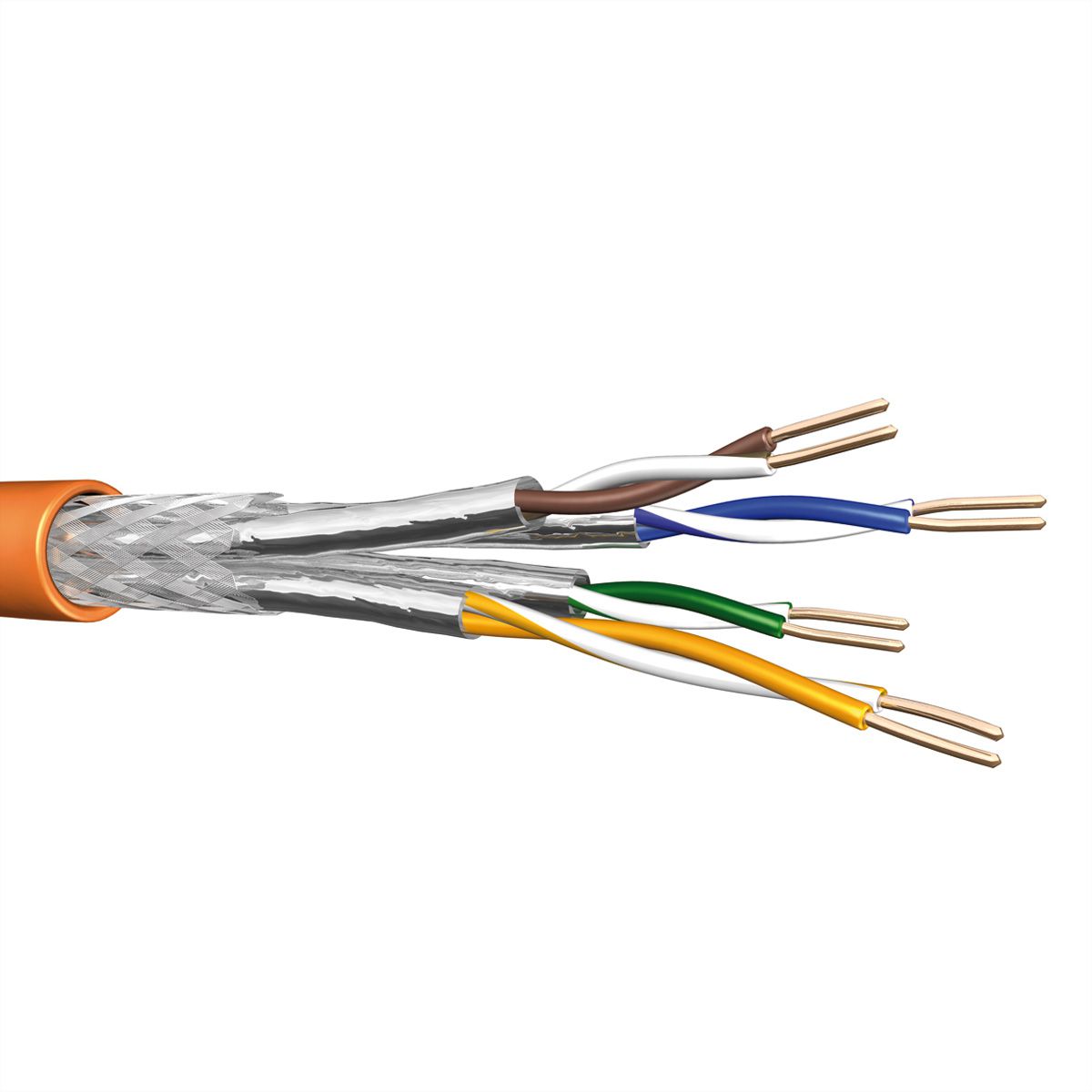

DRAKA UC900 SS23 Câble S/FTP H AWG 23, orange, Cca, le mètre

Câble de données pour le câblage cat.7 - maintenant avec la classe de protection contre le feu Cca.

Draka Câble de données UC900 SS23 pour le câblage Cat.7

• Blindage à une seule paire avec un blindage tressé commun
• Code couleur : wbl/blw, wor/orw, wgn/gnw, wbr/brw

• Construction

Conducteur : fil de cuivre nu Ø 0.56 mm (AWG23)
Isolation : polyéthylène Foam-Skin, Ø 1,4 mm
Câblage : 2 noyaux par paire
Câblage : 4 paires (PiMf) jusqu'au noyau
Blindage des paires : feuille composite plastique revêtue d'aluminium
Blindage général : Tresse en cuivre étamé (couverture d'environ 65 %)
Gaine de protection : FRNC, orange RAL 2003

• Propriétés électriques à 20°C±5°C

Résistance de boucle <= 150 Ohm/km
Déséquilibre de la résistance <= 2 %.
Résistance d'isolement (500 V) >= 5000 MOhm*km
Capacité à 800 Hz (valeur indicative) 43 nF/km
Déséquilibre de capacité (paire/terre) <= 1500 pF/km
Vitesse de propagation relative environ 79%
Temps de propagation du signal <= 425 ns/100m
Différence de temps de transit <= 9 ns/100m
Tension d'essai (DC, 1 min) fil/fil et fil/écran : 1000 V
Résistance de couplage à 1 MHz <= 5

à 10 MHz <= 5 mOhm/m
Résistance de couplage à 30 MHz <= 10 mOhm/m
Résistance de couplage à 100 MHz <= 20 mOhm/m

Remarque: photo non-contractuelle
